NDK晶振,NX8045GB-10.000000MHZ晶振,NX8045GB石英晶体

频率:4~40MHZ

尺寸:8.0*4.5mm

车载音响晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NDK晶振,NX8045GB-10.000000MHZ晶振,NX8045GB石英晶体

制造商 NDK晶振 产地 日本 产品编码 NX8045GB-10.000000MHZ
频率 10MHZ 负载 8pF
温度范围 -40°c~+85°c
频率偏差

  ±20ppm

封装
陶瓷面两脚贴片 尺寸 8.0*4.5*1.8mm

2

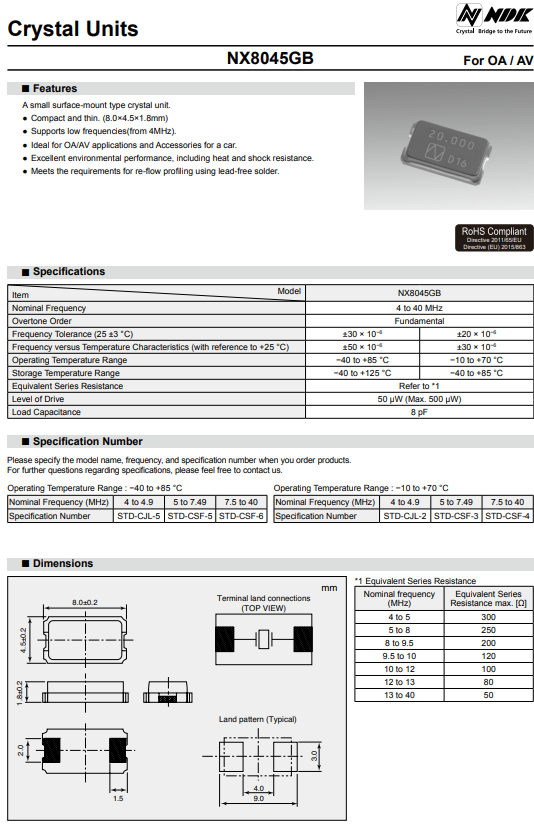

NDK晶振

单位

NX8045GB

石英晶振基本条件

标准频率

f_nom

4~40MHZ

标准频率

储存温度

T_stg

-40°C +85°C,-40°C  +125°C

裸存

工作温度

T_use

-10°C +70°C,-40°C  +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20 × 10-6,±30 × 10-6


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.kdscrystal.com/

频率温度特征

f_tem

±30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

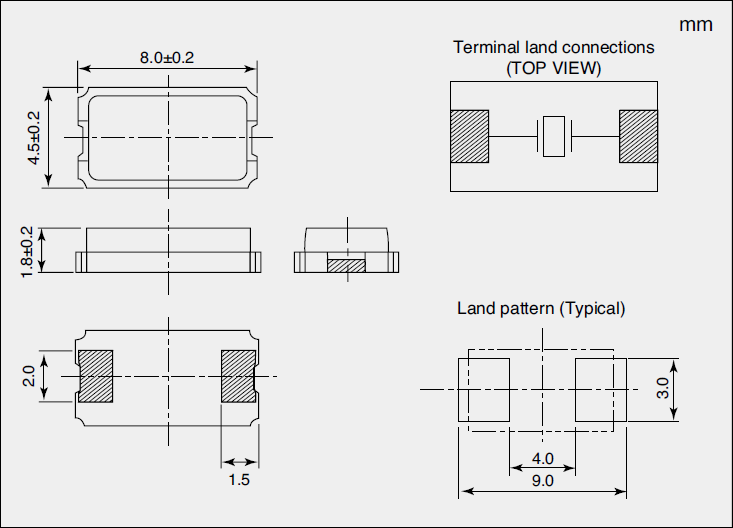

NX8045GB_8.0_4.5

4

使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.

石英晶振产品的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

卤化合物

请勿在卤素气体环境下使用无线通讯设备晶振,即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏网络晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

通电

不建议从中间电位和/或极快速通电,否则会导致

无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关压电陶瓷谐振器产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个SMD晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

5

NDK晶振集团会针对以下5个产品群,迅速对应市场的动向,强化新产品的开发和市场的投入.

① 产业用高附加价值产品开发小型?高精度的OCXO(恒温晶体振荡器),贴片晶振,超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售.

② 车载用高信赖产品

在ADAS(先进驾驶辅助系统)所使用的车载相机和倒车雷达、远程信息处理等用途,晶体元器件的需求也呈现增加的趋势.因此,我们会开发TCXO(温度补偿晶体振荡器)、ICXO(钟用晶体振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售.

③ SAW器件

为对应通信方式的多样化和新的频率使用,SAW (弹性表面波) 器件的需求也呈扩大的趋势.在SAW器件在移动体通信晶振市场的正式量产展开的同时,我们会活用以往在车载市场和客户间建立起来的信赖关系和经验,让这个日本进口晶振产品也进入车载市场.

④ 一般量产品

面向移动体通信市场,我们会进行TCXO晶振的增产和扩大销售;面向AV/OA市场,我们会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售.

NX8045GB
