医疗电子是典型的生命安全相关赛道,从院内大型影像诊断设备,床边监护仪,到家用便携监测终端,输注泵,康复理疗装备,体外诊断仪器,每一台设备的采样,成像,信号解调,数据无线传输,都建立在稳定纯净的时钟基准之上.时序的微小抖动,频率漂移,都有可能造成生理信号失真,图像伪影,数据同步错乱,直接影响诊断结果的准确性,这也让医疗设备对频控器件提出了远高于普通工业,消费电子的严苛标准:低抖动,低相位噪声,宽温高稳定,低功耗,高长期可靠性,同时满足医疗器械合规,EMC电磁兼容要求.
作为全球知名频控方案厂商,Raltron拉隆深耕石英晶体,TCXO,VCXO,OCXO全系列时序器件研发制造多年,专门面向医疗产业的差异化需求打造医疗级晶振方案,覆盖无源晶体,有源振荡器,高精度温补晶振,超低功耗恒温晶振等完整产品矩阵,适配院内大型医疗装备,床边监测,穿戴式健康终端,体外诊断,超声影像等多元化场景,持续为国内外医疗设备厂商提供可靠的时序底座.深圳市康华尔电子有限公司是Raltron拉隆晶振正规授权代理商,全系列医疗适配晶振常备样品,支持样机测试,小批量试产与长期量产供货,配套原厂技术对接,规格资料,品质追溯服务,有参数咨询,样品申领,报价评估需求,欢迎来电咨询:0755-27838351.
一,医疗设备的时序难题:精度,功耗,可靠性三重考验
现代医疗设备持续向高清成像,连续长时监测,小型化便携化,无线互联方向迭代,不同品类医疗装备,各自面临着独特的时序挑战,很多设备在临床测试阶段暴露的信号异常,图像不稳定,续航不足等问题,根源往往在于时钟器件选型不当:第一,微弱生理信号采集,对时钟噪声极度敏感.心电,脑电,血氧,肌电信号本身幅值微弱,属于小信号采集系统.普通晶振相位噪声,抖动偏大,时钟噪声会直接抬升系统底噪,淹没有效生理信号,造成波形毛刺,基线漂移,干扰医生判读.超声,多普勒血流设备依靠纳秒级精准时序控制超声波发射与回波采样,频漂和抖动会直接带来图像模糊,血流测速误差.第二,便携式,穿戴医疗设备晶振受电池容量约束,需要兼顾高精度与低功耗.胰岛素输注泵,动态血糖监测,家用胎心监护,睡眠监测设备,大多依靠锂电池供电,需要长期连续工作.传统高精度振荡器功耗偏高,会大幅缩短续航;而低功耗通用晶振温度稳定度不足,在人体体温,环境温差变化下频率持续偏移,长时间监测的数据一致性变差.第三,院内环境复杂,电磁干扰,温度交变叠加.医院内CT,DR,高频电刀,各类无线设备密集,电磁环境复杂;同时设备会在急诊,病房,手术室之间转运,环境温度,湿度波动大.普通商用晶振抗温漂,抗干扰能力有限,容易出现瞬时频率跳变,造成无线通信断连,数据丢包,影响医疗数据实时上传.第四,医疗产品生命周期长,对长期老化,稳定性要求苛刻.医疗器械上市周期长,服役年限久,一旦获批量产,往往需要持续供货数年甚至十余年.普通晶振老化速率快,长期运行之后指标逐步劣化,带来后期批量售后风险;同时医疗行业对供应链追溯,可靠性测试,合规文件有着严格审核要求,对供应商批次一致性,长期供货能力提出硬性门槛.第五,高密度小型化设计,对封装尺寸提出限制.掌上超声,微型穿戴监测模块,便携POCT诊断设备PCB空间紧张,器件占位面积直接决定整机体积,需要在极小封装内,同时实现稳定度,相噪,功耗指标,小体积不牺牲性能,成为选型一大难点.
二,Raltron拉隆医疗级晶振核心技术亮点
Raltron面向医疗领域的晶振产品线覆盖广泛,从基础32.768kHz实时时钟晶体,高频无源谐振器,到CMOS有源晶振,TCXO温补晶振,OXL系列低功耗OCXO恒温晶振,覆盖从基础计时到高精度影像测量的全层级需求,每一款产品都针对医疗应用做指标优化:
超低抖动,低相位噪声,保障微弱信号保真采集依托高Q值石英晶片精密研磨,镀膜工艺,抑制寄生谐振,输出时钟信号频谱纯净,RMS抖动控制在极低水平.在超声影像,多普勒血流,多导生理信号采集场景,最大限度压低本底噪声,避免时钟干扰叠加到生理信号上,保障波形,影像清晰稳定,减少伪影,辅助医生精准诊断.
宽温域优异频率稳定度,适配多变临床环境针对病房,手术室,急救转运等温差交变场景,RaltronTCXO与OCXO方案内置高精度温度传感与数字化补偿算法,全温度区间内频率偏移严格受控.无论是推车式监护仪随急救车外出转运,还是家用设备四季环境变化,时钟基准始终稳定,保障长时间连续监测的数据可对比,可溯源.
分级低功耗方案,适配电池供电便携医疗装备区分应用等级推出低功耗版本,无源晶体适合RTC计时,低占空比唤醒场景;OXL系列超低功耗OCXO,打破传统恒温晶振高功耗短板,适合高端POCT,便携式多普勒,移动诊断终端,在提供ppb级高稳定度的同时,控制稳态功耗,延长设备电池续航,减少频繁充电带来的使用中断.
气密可靠封装,优秀抗老化,抗环境能力采用高品质金属/陶瓷气密封装,隔绝水汽,粉尘,降低长期老化漂移速率;结构经过振动,冲击可靠性验证,设备转运,推车移动过程中,抑制机械应力带来的瞬时频偏,满足医疗设备长期不间断值守的要求,降低临床使用期间故障概率.

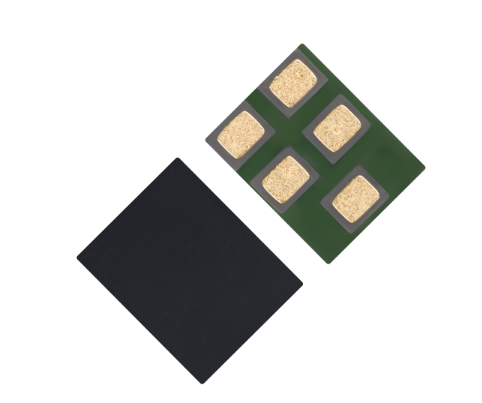

丰富封装选型,适配高密度小型化硬件设计提供1610,2012,3225,5032等多种贴片封装规格,支持SMT自动化贴装,适配掌上超声,微型可穿戴设备晶振模块,小型生化检测卡等紧凑PCB布局,给射频,模拟采集电路留出充足布线空间,方便设备厂商做轻量化,小型化产品迭代.
完整合规资料与稳定量产管控,适配医疗器械审核Raltron原厂每一批次产品都经过温度循环,湿热,振动冲击,通电老化筛选,批次一致性高,可提供规格书,可靠性报告,RoHS,REACH等全套合规文件,便于设备厂商完成医疗器械注册,供应商审核,质量追溯,缩短认证周期.
三,五大核心价值,赋能医疗设备厂商产品升级
3.1纯净时序,夯实诊断数据可信度
低相噪,低抖动的时钟基准,从源头减少信号采集环节的噪声干扰,让心电,血氧,超声影像,血流检测等输出结果更加稳定可靠,减少误判风险,为临床诊断提供扎实的数据支撑.
3.2分级方案灵活选型,平衡精度,体积与功耗
从基础RTC无源晶体,通用有源晶振,到高精度TCXO,低功耗OCXO,完整产品线可以覆盖低端家用健康设备,中端床边监护,高端影像诊断不同层级需求,工程师可以根据产品定位选型,不必在性能,尺寸,续航之间强行取舍.
3.3高可靠长寿命,降低设备全周期运维压力
优秀的老化指标和气密封装,适配医疗设备多年服役周期,减少设备在医院长期使用过程中因时钟漂移引发的故障返修,帮助设备厂商降低售后成本,树立稳定可靠的产品口碑.
3.4小型化贴片方案,助力便携医疗创新
紧凑SMD封装,适配新一代掌上B超,动态监测贴,便携生化检测仪的小型化趋势,助力厂商开发轻量化,可居家使用,可急救携带的医疗装备,拓展基层医疗,居家健康监测场景.
3.5稳定原厂供应链,保障医疗项目持续落地
医疗产品注册周期漫长,一旦定型,对物料长期持续供货要求极高.Raltron拉隆摄像头晶振自有晶片加工,封装老化产线,产能规划稳定,康华尔电子作为授权代理,全程跟进交期,品质,规避断料风险,保障医疗产线稳定排产.
四,典型医疗应用场景
4.1床边多参数监护仪,动态心电记录仪
连续采集心电,呼吸,血氧,脉率信号,依靠稳定时钟保障采样同步,同时支持无线蓝牙/Wi-Fi向护士站上传数据,是Raltron晶振最主流的应用场景.
4.2超声诊断设备,多普勒血流分析仪
彩超,掌上超声,经颅多普勒设备,依靠精准时序控制超声换能器发射与回波采样,低相噪时钟直接决定成像清晰度与血流测速精度.
4.3输注泵,胰岛素泵,麻醉给药设备
精密控制给药时序,时钟稳定性保障给药流速精准可控,同时低功耗设计适配电池供电,保障长时间安全给药.
4.4POCT体外诊断,生化检测仪器
荧光免疫,血气分析设备,依靠时钟控制光学信号采集时序,保障检测结果重复性,适合基层门诊,急诊快速检测设备.
4.5穿戴式健康监测终端,家用康复理疗设备
动态血压,睡眠监测,低频康复理疗仪,兼顾低功耗,小体积,适合居家长期健康管理.
4.6医疗物联网网关,院内无线呼叫系统
院内生命体征数据汇聚网关,护士呼叫系统,保障多设备数据同步上传,通信时隙稳定,减少报警信息延迟,丢失.
第一,产品选型:RTC计时,低功耗唤醒场景优先32.768kHz无源晶体;生理信号采集,无线传输场景优先低抖动有源晶振或TCXO;高端超声,高精度POCT,对稳定度要求极高,可选RaltronOXL低功耗OCXO系列.第二,电源设计:医疗模拟采集通道对电源噪声敏感,振荡器供电引脚就近放置高频去耦电容;高精度TCXO/OCXO恒温晶振建议采用低噪声LDO独立供电,和大功率DCDC,功放电源域隔离.第三,PCB布局:晶振尽量靠近ADC,射频芯片时钟输入引脚,走线短而直;远离开关电感,电源模块,减少电磁耦合干扰,进一步保障相噪指标.第四,EMC设计:医疗设备EMC测试要求严格,晶振区域做好参考地完整铺地,减少时钟辐射,帮助设备顺利通过医用电磁兼容测试.第五,资料支持:康华尔电子可提供原厂规格书,可靠性报告,批次COC证书,配合客户医疗器械注册,供应商现场审核,送检资料准备.
六,深圳市康华尔电子有限公司:Raltron拉隆晶振授权代理,助力医疗电子稳健发展
深圳市康华尔电子有限公司专注高端频控器件分销,是Raltron拉隆晶振正规授权代理商.伴随国内医疗器械,居家健康监测产业快速发展,医疗设备厂商对时序器件的稳定性,纯净度,供应链安全愈发重视,Raltron全系列晶振方案精准契合医疗赛道的核心需求.
公司常备医疗场景主流频率样品,快速响应研发打样,样机验证,注册送样,小批量试产以及长期量产订单.配套服务包含参数选型对比,原厂技术对接,测试问题跟进,交期跟踪,全批次品质追溯.除医疗适配晶振之外,康华尔电子同步供应Raltron全系列工业,通信级晶体,振荡器,VCXO,TCXO,OCXO,覆盖多行业时序需求.
依托原厂稳定渠道,康华尔电子建立医疗物料专项品控流程,严格把控每一批次物料品质,所有Raltron物料均可提供原厂出厂检验报告,满足医疗厂商严苛的质量追溯要求.无论您开发多参数监护仪,掌上超声,输注泵,POCT诊断设备,穿戴健康监测终端,我们都可以结合项目周期提前规划备货,规避物料断供风险,助力医疗产品顺利注册,稳定量产.
如果您正在研发医疗类设备,寻找低抖动,高可靠Raltron晶振方案,欢迎联系我们.如需规格核对,样品申领,报价,交期评估,欢迎联系深圳市康华尔电子有限公司.咨询热线:0755-27838351
医疗设备承载着守护生命的使命,一颗小小的晶振,看似不起眼,却是设备信号采集,成像,数据同步背后看不见的时序基石.Raltron拉隆凭借多年频控技术积累,以低抖动,高稳定,长寿命的医疗级晶振方案,为医疗设备制造商提供可靠的时序支撑,让每一次信号采集,每一幅影像,每一组监测数据都更加可信.
深圳市康华尔电子有限公司作为Raltron拉隆授权代理商,持续深耕医疗电子供应链,以专业选型服务,原厂技术支撑,稳定可靠的供货能力,陪伴国内医疗设备厂商稳步创新,用精准时序,为生命健康保驾护航.
Raltron拉隆晶振为医疗设备制造商注入强劲动力
| RTX-104CHZ1-S-32.000-TR | Raltron | RTX-104 | TCXO | 30 MHz |
| RTX-104DD333-S-32.000-TR-NS3 | Raltron | RTX-104 | TCXO | 32 MHz |
| RTX-2520BHZC-S-32.000-TR | Raltron | RTX-2520 | TCXO | 32 MHz |
| RTX-104DD3C-S-25.000-TR | Raltron | RTX-104 | TCXO | 25 MHz |
| RTX-104DD333-S-30.000-TR | Raltron | RTX-104 | TCXO | 30 MHz |
| RTXE-104ED333-C-30.000-TR | Raltron | RTXE-104 | TCXO | 30 MHz |
| RTXE-2520ED333-C-10.000-TR | Raltron | RTXE-2520 | TCXO | 10 MHz |
| RTXE-2520EF133-C-10.000-TR | Raltron | RTXE-2520 | TCXO | 10 MHz |
| RTXE-2520ED333-C-32.000-TR | Raltron | RTXE-2520 | TCXO | 32 MHz |
| RTXE-104ED333-C-26.000-TR | Raltron | RTXE-104 | TCXO | 26 MHz |
| RTXE-104EF133-C-26.000-TR | Raltron | RTXE-104 | TCXO | 26 MHz |
| RTXE-2520ED333-C-25.000-TR | Raltron | RTXE-2520 | TCXO | 25 MHz |
| RTXE-2520ED333-C-20.000-TR | Raltron | RTXE-2520 | TCXO | 20 MHz |
| RTXE-104ED333-C-50.000-TR | Raltron | RTXE-104 | TCXO | 50 MHz |
| RTXE-104EF133-C-16.000-TR | Raltron | RTXE-104 | TCXO | 16 MHz |
| RTXE-104EF133-C-24.000-TR | Raltron | RTXE-104 | TCXO | 24 MHz |
| RTXE-2520ED333-C-16.000-TR | Raltron | RTXE-2520 | TCXO | 16 MHz |
| RTXE-104EF133-C-12.000-TR | Raltron | RTXE-104 | TCXO | 12 MHz |
| RTXE-2520ED333-C-24.000-TR | Raltron | RTXE-2520 | TCXO | 24 MHz |
| RTX-104BD3C-S-27.000-TR | Raltron | RTX-104 | TCXO | 27 MHz |
| RTX-104BD3C-S-26.000-TR | Raltron | RTX-104 | TCXO | 26 MHz |
| RTX-104BD3C-S-40.000-TR | Raltron | RTX-104 | TCXO | 40 MHz |
| RTX-2520BD3C-S-40.000-TR | Raltron | RTX-2520 | TCXO | 40 MHz |
| RTXE-124ED333-C-50.000-TR | Raltron | RTXE-124 | TCXO | 50 MHz |
| RTV-124EF13P-S-20.000-TR | Raltron | RTV-124 | VCTCXO | 20 MHz |
| RTV-124EF13P-S-12.800-TR | Raltron | RTV-124 | VCTCXO | 12.8 MHz |
| RTX-104AF333-S-40.000-TR | Raltron | RTX-104 | TCXO | 40 MHz |
| CP3225-155.520-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 155.52 MHz |
| CL3225-155.520-2.5-25-X-T-TR | Raltron | CL3225 | XO | 155.52 MHz |
| CP3225-100.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 100 MHz |
| CP3225-100.000-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 100 MHz |
| CP3225-125.000-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 125 MHz |
| CP3225-155.520-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 155.52 MHz |
| CP3225-50.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 50 MHz |
| CP3225-25.000-2.5-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 25 MHz |
| CP3225-156.250-3.3-25-X-T-TR | Raltron | CP3225 | XO (Standard) | 156.25 MHz |
| CL3225-155.520-3.3-25-X-T-TR | Raltron | CL3225 | XO (Standard) | 155.52 MHz |
| CL5032-155.520-2.5-25-X-T-TR | Raltron | CL5032 | XO | 155.52 MHz |
| CP5032-155.520-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 155.52 MHz |
| CP5032-155.520-3.3-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 155.52 MHz |
| CP5032-156.250-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 156.25 MHz |
| CP5032-25.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 25 MHz |
| CP5032-250.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 250 MHz |
| CP5032-50.000-2.5-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 50 MHz |
| CL5032-155.520-3.3-25-X-T-TR | Raltron | CL5032 | XO (Standard) | 155.52 MHz |
| CP7050-125.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 125 MHz |
| CP7050-155.520-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 155.52 MHz |
| CP7050-155.520-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 155.52 MHz |
| CP7050-156.250-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 156.25 MHz |
| CP7050-25.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 25 MHz |
| CP7050-250.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 250 MHz |
| CP7050-100.000-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 100 MHz |
| CP7050-125.000-3.3-25-X-T-TR | Raltron | CP7050 | XO | 125 MHz |
| CP7050-25.000-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 25 MHz |
| CP7050-50.000-2.5-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 50 MHz |
| CP7050-250.000-3.3-25-X-T-TR | Raltron | CP7050 | XO (Standard) | 250 MHz |
| CL3225-50.000-2.5-25-X-T-TR | Raltron | CL3225 | XO (Standard) | 50 MHz |
| CP5032-250.000-3.3-25-X-T-TR | Raltron | CP5032 | XO (Standard) | 250 MHz |
| CL5032-100.000-3.3-25-X-T-TR | Raltron | CL5032 | XO (Standard) | 100 MHz |
| CL7050-155.520-3.3-25-X-T-TR | Raltron | CL7050 | XO (Standard) | 155.52 MHz |
