在现代电子信息体系当中,时序基准是所有射频,探测,通信,导航,测控系统的底层根基.从低轨卫星在轨载荷,相控阵预警雷达,机载电子对抗装备,到毫米波通信基站,高精度计量仪器,深空探测测控链路,整套系统的探测灵敏度,信号信噪比,载波同步能力,测量动态范围,最终都溯源到一颗晶体振荡器的频谱纯净度,频率稳定度,短期时序稳定性与抗环境扰动能力.恒温晶体振荡器(OCXO,OvenControlledCrystalOscillator)凭借恒温槽闭环温控结构,将石英谐振器锁定在晶体拐点温度附近,最大限度抑制环境温度变化带来的频率漂移,长期以来都是高端关键系统首选的基准频率源.而超低噪声OCXO,更是OCXO产品序列里的性能天花板,它不再只满足基础的温稳指标,而是把相位噪声,时域抖动,杂散抑制,阿伦方差,G灵敏度,抗辐照,抗冲击振动等多维度指标同步拉到极限水准,解决传统OCXO近载频噪声偏高,底噪抬升,振动工况下性能劣化,长期漂移难以管控等行业痛点.
当下电子系统正在持续向高频,宽带,弱信号接收,远距离同步,复杂电磁对抗方向演进:6G毫米波通信,星间激光通信,新一代数字阵列雷达,高精度GNSS授时接收机,量子测控配套设备,对于时钟源的要求已经从"频率准"升级为"频谱干净,抖动极低,全工况稳定,长期免校准".很多整机系统在射频链路,信号处理算法,天线结构上投入大量研发资源,最终性能短板却卡在基准时钟的相位噪声上.近距离相位噪声会抬高接收机噪声基底,淹没微弱回波信号;时域抖动会造成高速采样错位,调制解调误码率抬升;温度,振动,辐照带来的频率漂移,会造成载波失锁,同步链路断裂,定位解算发散.这也是为什么越来越多系统设计师,在顶层方案阶段就把超低噪声OCXO作为核心器件进行选型论证,而不是后期再做补救.本文将从OCXO基础原理,相位噪声对关键系统的影响,Q-Tech超低噪声OCXO核心技术架构,代表产品参数解析,多行业落地应用,选型要点,供应链保障等维度展开深度论述,完整阐释Q-Tech超低噪声OCXO振荡器如何赋能关键系统,筑牢整机性能核心.
OCXO的底层逻辑:为什么高端关键系统离不开恒温晶振
晶体振荡器的本质,是利用石英晶体的压电效应,搭建起一个自激振荡环路,输出稳定的正弦波或者方波时钟信号.石英晶体本身具备极高的品质因数Q,天然拥有优于RC,LC谐振回路的频率稳定性,但是石英晶体谐振频率对温度高度敏感,普通无源晶振,普通XO,VCXO,在环境温度波动时频率漂移可以达到ppm甚至数十ppm级别;TCXO温补晶振依靠片上温度传感器和补偿算法做电气补偿,可以把温漂压缩到0.5ppm~5ppm区间,适合导航模块,普通通信设备等中等精度场景.但对于雷达,宇航载荷,高精度测试仪器,ppm级别的漂移依然无法满足需求,OCXO恒温方案由此应运而生.
OCXO的核心思路,是将高Q石英谐振器放置在一个密闭的微型恒温槽内部,配套测温传感器,加热丝,闭环温控芯片,持续把恒温槽内部温度稳定在晶体谐振器的频率拐点温度.石英SC切晶体存在一个温度拐点,在该点附近频率温度系数趋近于零,只要槽内温度稳定,外部环境从-55℃到+125℃剧烈变化,晶体本身的谐振频率几乎不会发生偏移,从而实现ppb量级的温度稳定度,这是TCXO无论算法如何优化都难以企及的稳定等级.
相位噪声和时域RMS抖动是一体两面:频域相位噪声积分之后,得到时域时序抖动.相位噪声差的时钟,时域上表现为时钟边沿不断随机晃动,也就是抖动.在射频收发链路中,本振由OCXO倍频,锁相得到,基准源的相位噪声会直接传递到本振信号上,下变频之后混叠到接收基带信号里,抬高整机噪声底,压缩接收机动态范围,弱目标信号直接被噪声淹没.在相控阵雷达中,上千个阵元通道之间需要严格的相位一致性,基准时钟噪声会转化为通道间相位误差,降低波束赋形精度,雷达角度测量精度;在工业通信设备晶振系统中,相位噪声会造成载波相位模糊,高阶调制(64QAM,256QAM,1024QAM)星座点扩散,误码率上升,频谱效率下降;在授时导航系统中,相位噪声引入载波相位跟踪误差,精密单点定位PPP,RTK高精度定位的收敛速度和定位精度直接受损;在频谱仪,信号源等测量仪器中,仪器自身基准的相位噪声就是测量下限,仪器噪声指标再差,就无法分辨待测器件真实噪声水平,测量结果失真.
所以,超低噪声OCXO,就是在OCXO固有的超高温度稳定度,低老化优势之上,解决频域噪声,时域抖动的短板.它不是简单一款"更好的OCXO",而是一套面向弱信号,高精度,高可靠场景专门优化的时序平台.这也是Q-TechAXIOMULN系列产品的定位:在保留宇航级OCXO稳定度,抗环境能力的基础上,把近距离相位噪声,噪声基底,短期稳定度做到行业第一梯队,兼顾可靠性与频谱纯净度,打破稳定度和噪声之间的传统取舍.
除相位噪声之外,关键系统对OCXO还有一系列硬性约束:G灵敏度(振动灵敏度),也就是受到振动,冲击时频率变化量,单位ppb/g;长期频率老化率,表征长时间不加校准,频率缓慢漂移的速度;抗辐照能力(总剂量TID,单粒子效应SEE),太空环境高能粒子持续轰击,普通晶振电路会出现参数漂移甚至功能失效;冲击,振动,气密封装,筛选等级(MIL-PRF-55310),输出波形(正弦波/HCMOS),多输出定制,供电电压适配等.很多民用低噪声OCXO,相位噪声参数好看,但是不抗振动,不抗辐照,温域窄,无法上星,上机,上舰;很多宇航OCXO稳定度和抗辐照很强,但是相位噪声一般,不适合雷达和射频测量.Q-Tech的核心差异化,就是同时把这一组互相约束的指标做到均衡优异,这也是国内众多关键项目选择Q-TechOCXO的核心原因.
Q-Tech品牌溯源:半个世纪高可靠频率控制技术沉淀
Q-TechCorporation总部坐落在美国加州,自创立起,战略赛道就聚焦高可靠晶体频率源,没有大规模切入消费电子,低端物联网晶振红海市场,长期专注航天,国防,航空电子,高端射频仪器市场,是美国MIL-PRF-55310合格产品清单(QPL)上重要的晶振供应商,通过AS9100航空航天晶振质量管理体系,ISO9001质量体系认证,拥有从晶体毛坯切割,SC切晶片研磨,电极镀膜,振荡电路设计,恒温腔体结构设计,气密封装,筛选测试,辐照测试评估完整自研制造能力.
在行业发展历程当中,Q-Tech深度参与了大量经典航天项目,包括卡西尼土星探测器,火星探路者,国际空间站ISS,GPSIIR/III,伽利略导航,AEHF先进极高频卫星,TDRSS跟踪与数据中继卫星等一大批知名航天型号,产品经受长期在轨真空,高低温交变,宇宙射线辐照,轨道微振动考验,积累海量在轨飞行数据,形成一套成熟的宇航级可靠性设计,筛选,失效分析体系,这是绝大多数普通晶振厂商难以复制的工程经验壁垒Q-TechCor....
AXTAL是Q-Tech位于德国的研发子品牌,专门面向超低相位噪声高端射频时序需求研发,AXIOMULN超低噪声OCXO系列就是AXTAL的旗舰产品,也是Q-Tech面向雷达,射频测量,高端通信推出的主力超低噪声OCXO产品线,和QT4100,QT4200等传统宇航OCXO形成互补:QT4200主打强抗辐照,高抗冲击,TID最高支持100kRad(Si),G灵敏度≤1ppb/g,适配严苛太空载荷;AXIOMULN则把相位噪声作为核心优化目标,同时保留不错的稳定度与环境适应性,面向地面精密雷达,射频计量,毫米波通信,测控接收机等对噪声指标优先级更高的场景,两个系列协同覆盖不同关键系统的差异化需求.
很多整机研发团队在选型时,经常面临一个难题:国内低噪声OCXO供应商可选方案有限,国际主流高端低噪声晶振供货周期长,信息渠道不畅通,原厂技术对接门槛高,缺少稳定现货和样品渠道,定制需求反馈慢.康华尔电子作为Q-Tech正规授权代理,承担的角色不只是简单贸易供货,而是作为国内研发单位和Q-Tech原厂之间的技术桥梁:前期协助工程师梳理指标预算(相位噪声,稳定度,老化,G灵敏度,温区,供电,封装,输出,辐照等级),匹配最合适的AXIOM,QT4200,QT4100等型号;提供完整原厂datasheet,评估板,测试报告,辐照数据,筛选方案;安排原厂技术沟通,支持定制频率,多输出,特殊封装,特殊筛选等级需求;跟进交期,报关,批次溯源,质量追溯,解决高端元器件供应链不稳定的痛点,0755-27838351是康华尔电子技术咨询专线,射频,雷达,航天,仪器方向硬件工程师,时序设计师均可来电沟通方案.
Q-Tech超低噪声OCXO核心技术架构与关键指标解析
Q-Tech超低噪声OCXO检测设备晶振能够实现噪声,稳定度,可靠性三者兼顾,来自晶体材料,恒温腔体,振荡电路,电源降噪,封装结构五大模块协同优化,下面逐层拆解核心技术.
3.1SC切高Q值石英谐振晶片,从源头压低相位噪声基底
晶体谐振器是OCXO的噪声源头,晶体Q值越高,谐振回路选频特性越陡峭,自身热噪声,闪烁噪声越低,短期频率稳定度(阿伦方差)越好.普通OCXO很多采用AT切晶体,成本更低,加工更容易;而Q-Tech超低噪声OCXO全系优选SC切(应力补偿切型)石英晶片.SC切相比AT切有多重优势:应力灵敏度更低,振动,冲击,封装应力带来的频率扰动显著下降;拐点温度更高,恒温槽可以工作在更高温度,同时应力双折射效应弱,抗老化性能更好,天然适合低噪声,低G灵敏度设计.
Q-Tech自有晶片加工产线,对SC切晶片做超精细研磨,抛光,离子刻蚀,降低晶片表面缺陷,减少晶格缺陷带来的1/f闪烁噪声(闪烁噪声是近载频1Hz,10Hz,100Hz偏移处相位噪声的主要来源,也是雷达系统最在意的噪声分量).闪烁噪声很难通过后端电路滤波消除,只能依靠晶体本身工艺抑制,这就是为什么同样叫OCXO,近距离相位噪声差距可以达到十几dB甚至二十dB.AXIOMULN系列典型规格,10MHz版本典型近载频相位噪声<-115dBc/Hz@1Hz偏移,噪声基底低至<-170dBc/Hz@2.1kHz偏移,这个指标在商用,工业级,准宇航级低噪声OCXO里处于顶尖水平,能够直接支撑高性能频谱分析仪,数字阵列雷达本振链路需求.
同时,SC切晶体搭配低应力电极工艺,减少金属膜层和石英之间的应力蠕变,压低长期老化速率.老化代表频率随时间单向漂移,老化指标优异意味着设备可以做到数年免校准,对于部署在偏远阵地,在轨卫星,深埋地下测控站的装备,运维成本,停机风险大幅降低.
3.2新一代闭环恒温控制系统,实现ppb级全温域稳定度
OCXO温控系统设计是另一大核心难点.传统温控方案存在温控滞后,超调,温度纹波大的问题,恒温槽内部微小的温度波动,都会直接转化为频率调制,新增噪声边带,反而拖累相位噪声.Q-Tech在AXIOMULN和QT系列OCXO当中,采用了经过迭代的毫秒级PID闭环温控架构,搭配高精度埋入式铂电阻测温,测温点紧贴晶体基座,而不是放在腔体外壳,实时感知晶体本体温度,而不是腔体外壳温度,温控响应速度更快,稳态温度纹波极小,避免温控环路本身引入额外噪声.
腔体采用隔热多层结构,低导热隔热材料,降低外部环境温度扰动的渗透;加热丝布局经过热仿真优化,腔体内部温度梯度极小,避免晶体内部温差造成应力梯度.最终实现温度-频率稳定度可达5~20ppb级别(-40℃~+85℃,宽温定制版本可覆盖-55~+125℃).这个稳定等级意味着,不管设备从寒冷高空,户外低温环境,快速进入密闭高温舱体,OCXO输出频率偏移控制在十亿分之几的量级,锁相环,载波跟踪环不会因为温度跳变而失锁.
温控设计同时做功耗优化,区分预热功率和稳态功耗:低温启动阶段提供足够加热功率,缩短预热稳定时间,满足机动装备快速开机作战,快速捕获信号的需求;稳态工作后自动降低加热功率,减少电源电流波动,电流波动同样会调制振荡频率,恶化相位噪声.
3.3全差分低噪声振荡与缓冲输出电路,抑制电路附加噪声
晶体本身噪声再好,如果振荡放大电路噪声系数高,电源抑制比差,整体相位噪声依然上不去.Q-Tech超低噪声OCXO振荡环路全部采用低噪声晶体管拓扑,优化偏置点,避开器件闪烁噪声拐点;环路增益做精细化匹配,既保证可靠起振,又不会因为增益过高引入非线性,谐波,杂散分量.很多低噪声晶振容易忽略杂散指标,高杂散会在射频链路中产生互调干扰,在多通道相控阵系统中造成伪目标,Q-TechOCXO把杂散抑制控制在优于-100dBc水平,减少额外频谱污染Q-TechCor....
电源降噪是电路设计的重点:OCXO内置片上低噪声LDO和π型滤波网络,提升电源抑制比PSRR,抑制外部供电线上的开关噪声,数字电路串扰噪声.在整机PCB设计当中,数字电源,FPGA,高速DSP很容易通过电源轨污染时钟源,内置滤波架构可以大幅降低后端PCB布局布线压力,降低整机工程师的电源设计难度.

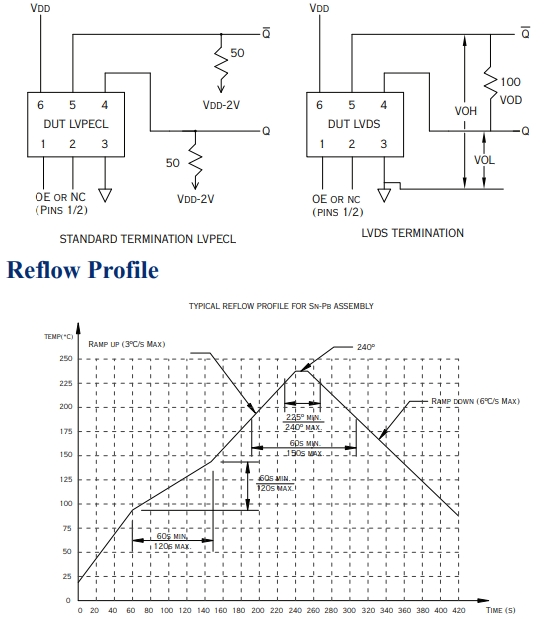

输出缓冲提供两种主流选择:正弦波输出和HCMOS方波输出.正弦波版本,上升沿缓慢,转换噪声更小,适合直接送入锁相环PLL,射频倍频链,追求极致噪声;HCMOS方波版本,适合数字时序同步,FPGA,ADC采样时钟,驱动能力强,多通道分配方便.AXIOMULN还支持定制多路同步输出,一路给射频本振链路,一路给数字同步单元,两路同源,保证通道相位一致性,非常适合阵列雷达,多通道接收机.
3.4抗力学,抗辐照气密封装,适配严苛动态工况
很多实验室环境测试表现优秀的低噪声OCXO,一放到机载,车载,舰载振动平台上性能直接崩盘,根源就是G灵敏度(振动灵敏度)差.振动会周期性挤压晶体基座,产生周期性频率调制,在相位噪声图谱上出现一系列振动杂散线,也就是振动边带,雷达接收机很容易把这些振动调制边带当成真实目标回波,造成虚警.
Q-TechQT4200,AXIOM系列全部采用低G灵敏度SC切晶体+悬浮减振基座设计,晶体采用两点或者四点柔性支撑,隔离外壳传递过来的机械振动与冲击,典型G灵敏度做到≤1ppb/g,远优于普通OCXO5~10ppb/g的水准,在机载机动雷达,无人机载荷,舰载摇摆平台上,振动工况下相位噪声不会明显恶化,保持探测性能稳定.
宇航版本QT4200,QT4100额外强化抗辐照设计:电路选用抗辐照元器件,经过TID总剂量辐照筛选,单粒子SEE评估,可承受最高100kRad(Si)总剂量,支持低轨,中高轨卫星不同辐射环境需求;封装为金属气密焊封,隔绝水汽,有害气体,防止电极氧化,晶片污染,保障十几年在轨长期寿命,符合MIL-PRF-55310宇航筛选规范,支持S级高等级筛选,满足型号可靠性评审要求.
3.5核心产品谱系与典型参数概览

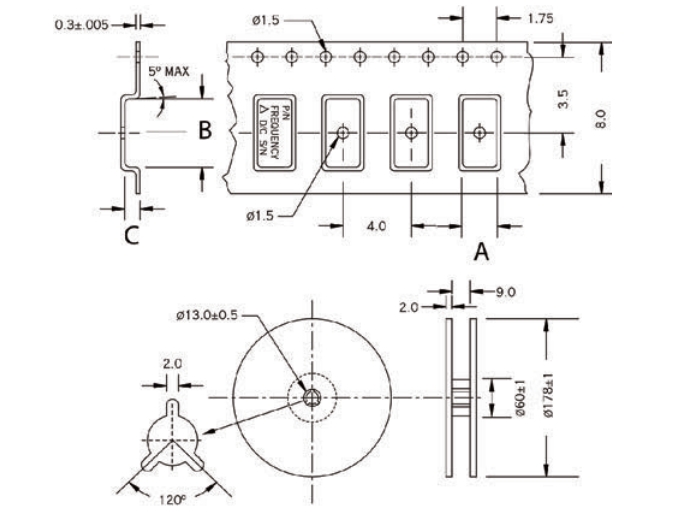

AXIOMULN系列(AXTAL,Q-Tech超低噪声旗舰OCXO)面向雷达,射频计量,通信测试,地面测控,主打极致低相位噪声,频率覆盖10MHz至125MHz,支持定制特殊频点;温稳5~20ppb(-40~+85℃);典型10MHz规格相位噪声<-115dBc/Hz@1Hz偏移,噪声基底<-170dBc/Hz;正弦波/HCMOS输出可选,封装25×25,38×38等规格,可做多输出定制,是国内高性能相控阵雷达,频谱仪器选型最热门型号.
QT4200系列宇航级OCXO空间高可靠型号,SC切晶体,TID抗辐照最高100kRad(Si),G灵敏度≤1ppb/g,抗高冲击振动,正弦波/HCMOS输出,供电3.3V/5V/12V/15V可选,温度稳定度±10ppb起,适配星载通信载荷,导航接收机,深空探测设备,兼顾不错的相噪和顶级抗辐照可靠性.
QT4100系列大封装高稳定OCXO,适合固定地面站,深空测控中心,授时基准站,长期老化指标优异,稳定度区间±10ppb~±200ppb,噪声基底典型-158dBc/Hz@50MHz,适合长时间连续值守,极少停机校准的固定基准源场景.
康华尔电子作为代理,可以根据客户项目指标,在AXIOMULN,QT4200,QT4100之间做横向对比,权衡相位噪声,辐照等级,G灵敏度,功耗,体积,成本,提供最优选型方案,同时提供样品测试,评估技术支持.
多关键系统场景落地:Q-Tech超低噪声OCXO如何赋能整机性能
4.1相控阵雷达与电子对抗系统:压低噪声底,捕捉微弱目标
雷达是对OCXO相位噪声最敏感的场景之一.雷达原理是发射射频脉冲,接收目标反射回波,回波信号往往极其微弱,尤其是隐身目标,小型无人机,低空慢速目标,回波功率远低于发射功率.本振信号的相位噪声边带,会直接叠加在接收频谱上,抬高接收机噪声基底,压缩信噪比.近载频噪声直接限制雷达的最小可检测信号,距离分辨率,多普勒测速精度;振动诱发的G灵敏度杂散,会在动平台雷达上形成密集虚假谱线,造成虚警,增加信号处理算法负担,甚至漏检真实目标.
数字阵列雷达,有成百上千个收发通道,所有通道本振都溯源同一个基准OCXO.基准源的相位噪声,会转化为通道之间相位误差,降低波束合成增益,削弱波束指向精度,造成测角误差.如果基准时钟噪声差,后端无论怎么做通道校正算法,都无法消除时钟引入的固有相位扰动.
搭载Q-TechAXIOMULN超低噪声OCXO作为阵列基准源,可以在源头压低近载频噪声,降低接收机底噪,提升弱目标探测距离;优异的G灵敏度抑制振动边带,机载,舰载雷达在机动飞行,舰船摇摆工况下,虚警率明显下降;ppb级稳定度保证长时间雷达相参积累稳定,相参积累是现代雷达提升信噪比的核心手段,频率漂移会造成长时间相参积累散焦,积累增益损失.在低空安防雷达,机载火控雷达,防空预警相控阵,遥感合成孔径雷达SAR当中,大量项目选择AXIOMULN作为主基准时钟,构建高相参,低噪声射频链路.
电子对抗EW系统,侦察接收机同样受益:宽带侦察接收机需要同时监测大范围频谱,区分敌方微弱通信信号,雷达信号和环境噪声,干净的基准时钟可以提升截获概率,提升测频,测向精度,在复杂电磁对抗环境下抢占电磁频谱感知优势.
4.2航天6G通讯卫星晶振载荷,星地测控链路:高可靠时序支撑长期在轨工作
太空环境是所有电子器件最严苛的试炼场:真空,昼夜交替带来±100℃以上温度交变,高能质子重离子辐照,轨道微振动,长期无人在轨,十几年无法维修.星载OCXO需要同时满足:抗辐照,低老化,低G灵敏度,高稳定度,同时星间通信,星载雷达载荷,GNSS导航载荷对相位噪声同样有硬性要求.
QT4200宇航OCXO是Q-Tech面向新空间(NewSpace)和传统高等级航天型号的主力方案,TID最高100kRad(Si),单粒子加固选项,气密高可靠封装,已经在大量低轨通信卫星,遥感卫星,导航增强卫星上批量使用.在星载相控阵通信载荷当中,OCXO作为本振基准,保障星间激光通信,毫米波星地通信载波稳定,避免多普勒跟踪环失锁;在卫星导航接收机载荷当中,干净的时钟基准降低载波相位跟踪误差,提升星上精密定位,差分播发精度;在深空测控地面站,AXIOMULN超低噪声OCXO作为地面测控基准,支撑上行遥控,下行遥测信号的相参接收,接收来自上亿公里外探测器极其微弱的下行信号.
新空间商业卫星市场快速扩张,很多商业卫星不再盲目追求传统S级最高筛选,而是需要平衡性能,成本,交期,Q-Tech同时提供标准宇航型号,简化筛选新空间版本,康华尔电子可以配合客户的型号规范,提供对应筛选等级,辐照报告,DPA破坏性物理分析资料,满足航天单位供应链准入和评审要求.
4.3毫米波通信,6G试验系统与专网战术通信
5G毫米波,6G预研系统,机载战术通信,微波点对点远距离通信,大量使用高阶调制,MassiveMIMO,波束成形技术.调制阶数越高,对载波相位误差越敏感,相位噪声会让星座图旋转扩散,解调误码率上升,频谱效率下降.TDD时分双工基站,分布式相参通信节点,还要求跨节点之间高精度时间相位同步,基准时钟的抖动和漂移,直接决定同步保持(holdover)性能,当GNSS授时信号被干扰,遮挡丢失之后,OCXO独立维持时序基准,维持基站,通信节点不脱网.
普通通信OCXO相位噪声指标有限,无法满足毫米波射频前端需求,AXIOMULN超低噪声OCXO经常被用于6G实验室原型机,毫米波信道测试仪,保密战术通信电台主基准.干净频谱让通信系统在相同发射功率,相同带宽条件下,传输速率更高,通信距离更远,抗干扰能力更强;低老化,高稳定度保障GNSS失锁之后,长时间holdover同步精度,这对于电磁对抗环境下,隧道,山区,城市峡谷等GNSS拒止场景至关重要.
4.4高端射频测试,计量仪器,科研精密测量设备
频谱分析仪,矢量信号分析仪,矢量网络分析仪,射频信号发生器,相位噪声测试仪的基准时钟,直接定义仪器自身测量下限.一台频谱仪的本底噪声,很大程度由内部OCXO基准决定,如果OCXO相位噪声差,仪器本身噪声很高,就无法准确测量待测器件(放大器,滤波器,锁相环,晶振)真实相位噪声,测量结果被仪器自身噪声掩盖,数据无效.
国内外很多高端计量实验室,射频器件研发实验室,选用AXIOMULN作为仪器内置基准或者外部参考源.AXIOMULN优异的噪声基底和近载频相噪,让仪器拥有更低的测量下限,更大动态范围;极低RMS抖动,支撑高速ADC采样,宽带信号采集分析.在量子物理,原子钟配套,射电天文接收机这类前沿科研装置当中,时序基准的稳定度和纯净度,直接决定实验数据重复性和测量不确定度,Q-Tech超低噪声OCXO是很多科研课题组选型清单当中的重要方案.
4.5高精度授时,同步系统,电力与国防时间同步节点
全国授时网络,独立守时站,国防内部时间同步网,需要在外部卫星授时中断之后,依靠本地高稳定频率源独立守时.OCXO作为二级守时时钟,兼顾优于TCXO的稳定度,相比铷钟成本,功耗优势明显.QT4100这类高稳定OCXO,老化率极低,长期守时漂移缓慢,适合固定地面守时机房,配合PTP,1588时间同步协议,为雷达站,通信基站,测控中心统一授时.
在实际项目选型当中,很多硬件工程师很容易只看datasheet上某一个单点相位噪声参数,忽略配套约束条件,导致样品实验室测试合格,装机之后性能不达标,这里总结几个核心选型误区:
第一,区分静态相位噪声和振动工况相位噪声.很多民用低噪声OCXO在静止,恒温实验室噪声很好,G灵敏度差,一上振动台噪声急剧恶化,雷达,机载项目必须把G灵敏度作为强制指标,优先选择SC切低G灵敏度方案,也就是Q-TechQT和AXIOM系列的优势项.第二,分清相位噪声偏移点:1Hz,10Hz,100Hz属于近距离闪烁噪声,雷达,载波跟踪最关心;1kHz,10kHz,100kHz属于中偏移;1MHz以上是噪声基底,射频倍频链路重点看基底.不能只看10kHz偏移相噪,忽略1Hz近载频指标.第三,区分筛选等级和应用场景:地面实验室仪器,地面固定雷达,可以选用标准工业/准宇航筛选;机载,舰载高振动平台,增加冲击振动筛选;航天型号,明确TID辐照剂量,SEE单粒子要求,MIL-PRF-55310等级,Q-Tech可以按需求做等级定制.第四,功耗与预热时间约束:电池供电,机动便携式设备晶振装备,需要重点评估预热功耗,稳态功耗,预热稳定时间,部分OCXO低温预热功耗很高,电源设计需要预留余量.第五,输出波形匹配链路:PLL倍频射频链路优先正弦波输出,噪声更低;数字同步,ADC时钟选用HCMOS方波输出,驱动能力更强.
康华尔电子作为Q-Tech晶振授权代理,为客户提供全流程配套服务:
指标方案评估:工程师来电0755-27838351,提供项目温区,相噪指标,G灵敏度,辐照,封装,频点,输出需求,免费匹配型号,提供对比方案;
样品申请与测试支持:提供原厂正品样品,配套datasheet,测试曲线,评估参考电路,协助搭建相位噪声测试平台,解读测试数据;
定制需求对接:特殊频率,多路输出,特殊封装,定制筛选,辐照批次测试需求,对接Q-Tech德国AXTAL和美国原厂,跟进定制周期;
批量供货与质量追溯:原厂正规渠道货源,批次资料齐全,出厂测试报告,材质证明,可靠性筛选文件完整,满足科研院所,军工单位供应链审核;
售后技术支持:装机调试阶段时钟链路,电源,PCB布局建议,协助排查时钟噪声,串扰,失锁类问题,解决整机时序设计难题.
很多整机项目时序设计周期紧,缺少低噪声晶振选型经验,直接和原厂沟通存在时差,语言,门槛问题,康华尔电子本地化技术团队可以在国内完成第一轮指标核对,样品管理,问题初步定位,大幅缩短选型周期.
行业趋势展望:时序基准成为高端装备差异化竞争核心
整个射频电子行业的发展方向,是不断向更高频率,更弱信号,更高相参性,复杂动态环境演进:新一代数字阵列雷达持续拓展探测灵敏度边界;6G毫米波,太赫兹通信对本振纯净度要求持续抬升;商业低轨卫星星座大规模部署,对兼顾SWaP,抗辐照,低相噪的OCXO需求爆发;量子测控,射电天文,精密计量等前沿科研领域,不断挑战频率稳定度和噪声的物理极限.
时序器件过去经常被当成被动无源周边小器件,放在原理图不起眼位置;而现在越来越多系统总设计师意识到,射频链路性能上限,锁相环相噪,接收灵敏度,同步保持能力的天花板,牢牢被基准OCXO锁死.在天线,射频芯片,信号处理算法同质化越来越明显的当下,一套优质超低噪声频率基准方案,是装备实现性能差异化,形成核心优势的抓手.
OCXO赛道本身也在持续迭代:更低闪烁噪声SC切晶体工艺,微型化低功耗超低噪声OCXO,抗辐照新空间轻量化OCXO,OCXO+PLL集成本振模块,多通道同源时钟模块成为研发热点.Q-Tech和AXTAL持续迭代AXIOMULN产品线,优化体积功耗,拓展GHz集成本振方案,持续跟进雷达,通信,航天领域下一代装备指标需求.
对于国内研发单位而言,稳定,可信,技术可支撑的高端频率元器件供应链,是型号顺利推进的保障.康华尔电子持续深耕Q-Tech品牌代理业务,打通技术对接,样品验证,批量交付全链路,不只是交付一颗晶振,而是交付一套可以落地的超低噪声时序解决方案,帮助国内关键电子系统从时钟源头筑牢性能根基.
