在数字电子系统中,时钟振荡器是整个硬件的"心跳".无论5G通信基站,无线边缘网关,还是专业高保真音频解码器,流媒体Hi-Fi播放设备,系统性能的上限往往不是主处理器,而是作为时序基准的时钟源.随着5G规模化部署,高清数字音频技术普及,终端设备同时承载通信传输与多媒体音频回放功能,行业对时钟器件提出了矛盾且严苛的双重要求:既要满足5G通信射频链路对超低相位噪声,稳定时序同步的硬性指标,又要保障高保真音频回放场景下的极致低抖动,避免时钟噪声引入音频失真,破坏声音还原度.
第一,5G与高保真音频的并行发展,时钟源成为系统性能瓶颈
1.15G网络设备对参考时钟的底层要求
5G通信相比4G,采用更高阶调制技术(256QAM乃至1024QAM),更大带宽,更低时延,射频收发链路对参考时钟的相位噪声,时序稳定性提出指数级提升的要求.在5G微基站,皮基站,小蜂窝基站,工业无线网关,5G通信模组中,参考时钟作为射频锁相环PLL,时钟抖动衰减器的基准输入,时钟的相位噪声会直接叠加到射频载波之上.
相位噪声越高,载波旁带噪声基底越高,接收端信噪比SNR下降,误码率BER上升.严重时,微小的时钟抖动会造成载波频偏,导致通信连接不稳定,吞吐量下降,甚至出现断连.同时,5G设备大量向小型化,轻量化方向演进,分布式小基站,边缘物联网网关PCB空间寸土寸金,器件封装尺寸,功耗都受到严格限制.传统温补晶振TCXO虽然频率稳定度优秀,但成本高,封装偏大;通用普通CMOS振荡器封装小,但相位噪声,抖动性能不足,无法满足5G高阶调制系统的基准时钟需求.
在5G系统时钟架构中,一级参考时钟输入至时钟同步芯片,再由抖动衰减器进一步净化时钟信号,分发到射频收发器,基带处理器.SkyworksSi55xx,Si540x,Si536x系列是当前5G设备广泛使用的网络同步器与抖动衰减芯片,这类芯片对输入参考时钟的相位噪声,RMS相位抖动存在明确阈值.如果输入时钟源噪声超标,后端抖动衰减电路无法完全消除原始噪声,整个系统时序性能将被前端时钟限制,这也是很多5G硬件项目调试中容易忽略的隐性瓶颈.
1.2高保真音频系统:时钟抖动是音质劣化的核心元凶
高保真音频(Hi-FiAudio)的核心目标是无失真还原原始录音信号,将录音现场的细节,动态,泛音完整重现.数字音频系统里,DAC数模转换器依靠系统主时钟对数字音频流进行采样,时钟抖动(Jitter)会直接转化为音频时域误差,最终表现为可感知的音质劣化.
很多音频工程师会把调试重心放在运放,电源,解码芯片上,却忽视主时钟的重要性.时钟抖动本质是时钟边沿的随机偏移,会造成DAC采样时刻发生微小的随机偏移,在音频频域上转化为底噪,谐波失真,听感上出现声音发闷,细节丢失,声场变窄,动态压缩等问题.对于专业录音设备,高端流媒体播放器,Hi-Fi解码器,专业音频接口,行业对时钟RMS相位抖动的要求达到百飞秒甚至数十飞秒级别.
主流高端音频处理器,如NXPi.MX8MMini,AmlogicA113X2多媒体芯片,以及PI2AES2.0专业级音频IO扩展板,都对主时钟抖动有严苛规格约束.普通商用晶振几十皮秒的抖动,在音频系统中会产生明显的劣化;只有RMS相位抖动控制在几十飞秒量级的时钟源,才能充分发挥高端音频芯片的性能潜力,完整还原音频细节.
同时,现代智能音频设备往往集成无线通信功能,高端蓝牙音频播放器,带语音交互的Hi-Fi音箱同时具备WiFi,5G/4G联网能力.这意味着同一块PCB板上,音频电路与无线射频电路共存.时钟器件需要同时服务音频子系统和通信子系统,传统方案采用两颗独立晶振,增加BOM成本,占用PCB面积,还会带来电源噪声,信号串扰等布局难题.行业迫切需要一款单一器件,同时满足音频超低抖动,通信低相位噪声双重需求,Suntsu全新SUO系列CMOS振荡器正是针对这个融合场景开发.
1.3传统振荡器的行业短板
当前市面上的时钟器件分为几大类,各自存在明显短板.
通用CMOS无源晶振+振荡电路:成本低,但抖动性能差,受PCB寄生参数,电源噪声影响巨大,无法用于高端音频和5G射频基准;
高性能SPXO晶体振荡器:部分型号具备低抖动指标,但是封装偏大,功耗高,单一型号难以同时匹配音频与通信两套系统的频率需求;
TCXO温补振荡器:频率温漂性能强,但是相位噪声,抖动性能不是优势,且价格高,多用于基站高精度授时,不适合音频回放场景;
LVDS差分输出振荡器:抖动优秀,但输出接口是差分,电路设计复杂,需要配套差分接收电路,BOM成本增加,很多音频处理器仅支持单端CMOS时钟输入,兼容性受限.

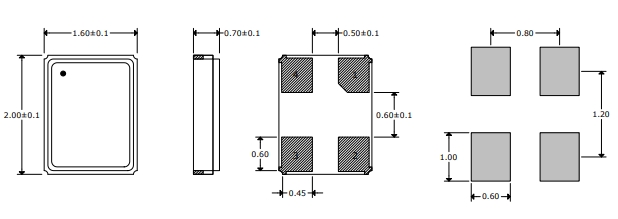

而Suntsu松图晶振SUO22C/SUO32C系列采用CMOS单端输出架构,兼顾优秀的噪声指标,小型封装,宽电压适配,实现一颗器件适配5G通信基准时钟和Hi-Fi音频主时钟两大场景,解决多器件方案带来的设计复杂,成本上升,PCB布局压力等痛点.
第二,时钟核心理论:相位抖动与相位噪声,CMOS振荡器原理
2.1相位抖动与相位噪声的定义及影响逻辑
相位噪声(PhaseNoise)是频域指标,表征振荡器载波附近的噪声功率,单位dBc/Hz,代表偏离载波特定频偏位置,1Hz带宽内噪声功率相对于载波功率的比值.相位抖动(PhaseJitter)是时域指标,代表时钟信号边沿的随机时间偏移,通常用RMS均方根抖动表征,行业针对音频系统常用12kHz~5MHz积分带宽下的RMS相位抖动作为核心评估指标,这也是音频系统噪声最敏感的频段.
两个指标相互关联:相位噪声越好,对应的RMS相位抖动越低.
在5G射频系统:载波附近的近载频相位噪声,直接影响射频接收灵敏度与载波解调质量;远偏移相位噪声决定宽带噪声基底,影响高速数据传输的误码性能;
