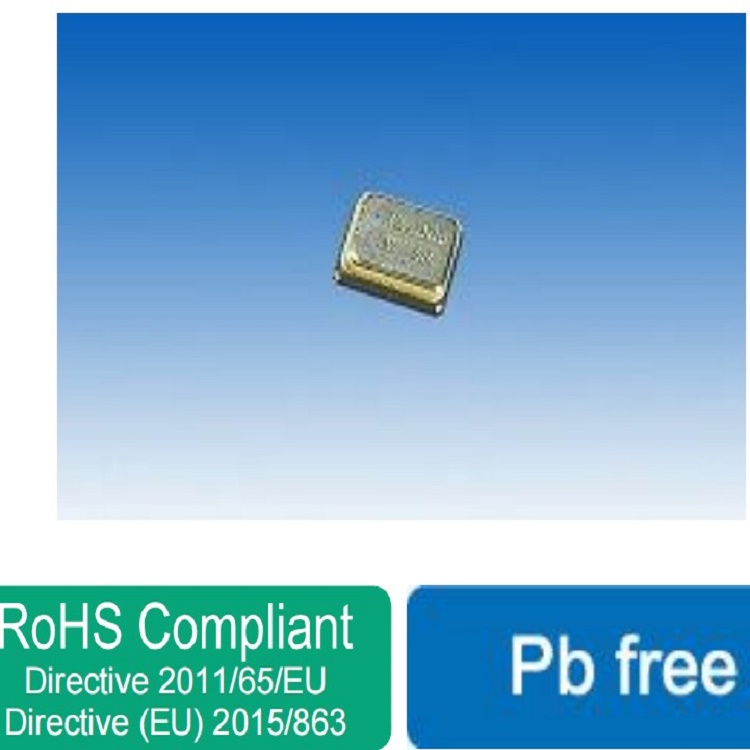

20MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm

频率:20MHZ

尺寸:2.5*2.0mm

20MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm,尺寸为2520mm,频率为20MHZ,频率稳定性为±10ppm,日本电波晶振,NDK晶振,无源晶体,石英晶体谐振器,SMD晶振,无源贴片晶振,水晶振动子,石英晶振,高质量晶振,无线设备晶振,通信产品晶振,消费产品专用晶振,NX2520SA-32.000000MHZ无源晶振,NX2520SA-26.000000MHZ日本进口晶振。

贴片石英晶振产品主要应用领域:电信设备,短距离无线设备,消费者的设备,网络设备,通信产品等领域。20MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm.



订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NX2520SA

20MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm,尺寸为2520mm,频率为20MHZ,频率稳定性为±10ppm,日本电波晶振,NDK晶振,无源晶体,石英晶体谐振器,SMD晶振,无源贴片晶振,水晶振动子,石英晶振,高质量晶振,无线设备晶振,通信产品晶振,消费产品专用晶振,NX2520SA-32.000000MHZ无源晶振,NX2520SA-26.000000MHZ日本进口晶振。

贴片石英晶振产品主要应用领域:电信设备,短距离无线设备,消费者的设备,网络设备,通信产品等领域。20MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm.220MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm  参数表

项目 标志 价值 单位
标称频率
16 ≤ F ≤ 80 16 ≤ F ≤ 54 兆赫
包装尺寸(长×宽×高) - 2.5×2.0×0.50 毫米
泛音阶 - 基本的
-
频率容差(@ +25℃) - 15 10 百万分率
频率温度特性(参考+25°C) - 25 10 百万分率
等效串联电阻 - 最大值80 (16 ≤ F < 20MHz)
Ω
最大值60 (20 ≤ F < 30MHz)
最大值50 (30 ≤ F < 35MHz)
最大值40 (35 ≤ F ≤ 80MHz)
负载电容 CL 8
性能因素(Performance Factor)
驾驶水平 - 10(最大值。100)
微瓦
工作温度范围 Topr -40至+85 -20至+75
储存温度范围 Tstr -40至+85
绝缘电阻 - 量滴500
密封性 - 最大值1.1ppb Pa m3/s
规格号 - CSW标准-6 CSX标准-1 -
NDK Spec. No.      频率范围
             [MHz]
频率公差
(@ +25°C)
频率和temp.特点
(参考温度应为+25°C)
操作温度范围 等效电阻
    Min. Max. [×10-6] [×10-6] [°C] [Ω]
STD-CSX-1     16 三 < 20 ±10 ±10 -20~+75 80
    20 三 <30 60
    30 三 < 35 50
    35 三 三80 40
STD-CSW-6     16 三 < 20 ±15 ±25 -40~+85 80
    20 三 <30 60
    30 三 < 35 50
    35 三 三80 40
320MHZ/NX2520SA-20.000000MHZ/无线设备/2520mm/±10ppm  尺寸图

NX2520SA.2520

NX2520SA 2NX2520SA-20.000000MHZ晶振   特点:

适用于短距离无线设备
如蓝牙、Wi-Fi和参考时钟源
比如智能手机和平板电脑
●紧凑、薄(型)。: 2.5×2.0×0.50 mm)
●优异的耐环境性能
如耐热性和抗震性
●回流温度曲线
(可进行无铅焊接)

更多相关的NDK晶振型号

原厂编码 厂家 型号         系列 频率 频率稳定度
NX2520SA-16MHZ-STD-CSW-4 NDK晶振 NX2520SA MHz Crystal 16MHz ±15ppm
NX2520SA-16.000000MHZ NDK晶振 NX2520SA MHz Crystal 16MHz ±10ppm
NX2520SA-24.000000MHZ NDK晶振 NX2520SA MHz Crystal 24MHz ±10ppm
NX2520SA-24.000000MHZ-B8 NDK晶振 NX2520SA MHz Crystal 24MHz ±10ppm
NX2520SA-48.000000MHZ NDK晶振 NX2520SA MHz Crystal 48MHz ±10ppm
NX2520SA-16MHZ-EXS00A-CS05116 NDK晶振 NX2520SA MHz Crystal 16MHz ±15ppm
NX2520SA-25.000M-STD-CSW-5 NDK晶振 NX2520SA MHz Crystal 25MHz ±25ppm
NX2520SA-26MHZ-STD-CSX-1 NDK晶振 NX2520SA MHz Crystal 26MHz ±10ppm
NX2520SA-26.000000MHZ NDK晶振 NX2520SA MHz Crystal 26MHz ±10ppm
NX2520SA-30.000000MHZ NDK晶振 NX2520SA MHz Crystal 30MHz ±10ppm
NX2520SA-24.576000MHZ NDK晶振 NX2520SA MHz Crystal 24.576MHz ±10ppm
NX2520SA-20.000000MHZ NDK晶振 NX2520SA MHz Crystal 20MHz ±10ppm
NX2520SA-32.000000MHZ NDK晶振 NX2520SA MHz Crystal 32MHz ±10ppm
NX2520SA-44.000000MHZ NDK晶振 NX2520SA MHz Crystal 44MHz ±10ppm
NX2520SA-26.000000MHZ-B9 NDK晶振 NX2520SA MHz Crystal 26MHz ±10ppm
EXS00A-CS05400 NDK晶振 NX2520SA MHz Crystal 19.2MHz ±30ppm
NX2520SA-16MHZ-STD-CSW-5 NDK晶振 NX2520SA MHz Crystal 16MHz ±25ppm
NX2520SA-16.000000MHZ-W1 NDK石英晶振 NX2520SA MHz Crystal 16MHz ±20ppm
NX2520SA-40.000000MHZ NDK晶振 NX2520SA MHz Crystal 40MHz ±10ppm
NX2520SA-40.000000MHZ-W2 NDK晶振 NX2520SA MHz Crystal 40MHz ±10ppm
NX2520SA-40.000000MHZ-W3 NDK晶振 NX2520SA MHz Crystal 40MHz ±10ppm
NX2520SA-26MHZ-EXS00A-CS05497 NDK晶振 NX2520SA MHz Crystal 26MHz ±10ppm
