美国进口小体积CTS晶振403,403I35D18M43200高品质晶振

频率:18.432MHZ

尺寸:3.2*2.5mm

  CTS晶振403,403I35D18M43200晶振,美国CTS晶振公司,西迪斯晶振,403晶振,403C35D27M00000晶振,贴片晶振,3225晶振,高精度晶振,低损耗晶振,石英晶振,无源晶振,四脚晶振,汽车氛围灯控制器晶振,智能温度计晶振,403C11J14M40000晶振,403I35D25M00000晶振,403C11J19M68000晶振

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

        CTS晶振403,403I35D18M43200晶振美国CTS晶振公司,西迪斯晶振,403晶振,403I35D18M43200晶振,贴片晶振,3225晶振,石英晶振,无源晶振,四脚晶振,汽车氛围灯控制器晶振,智能温度计晶振,403C11J14M40000晶振,403I35D25M00000晶振,403C11J19M68000晶振

2

CTS晶振403,403I35D18M43200晶振

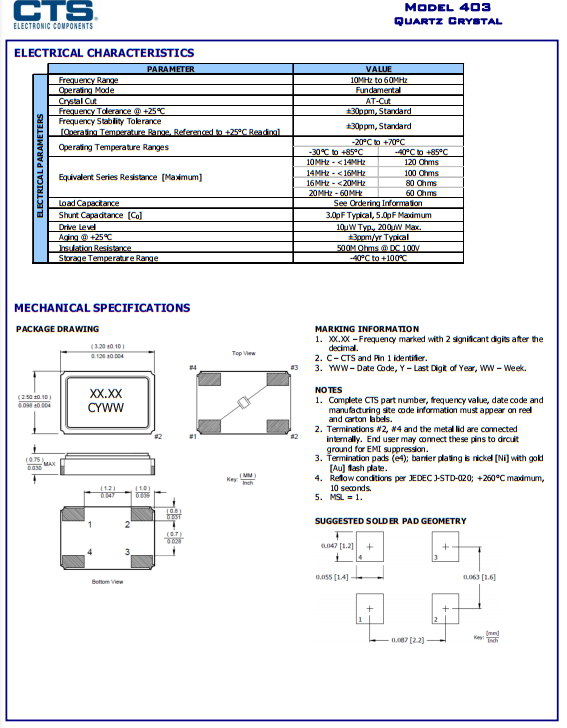

CTS晶振规格

单位

晶振频率范围

石英晶振基本条件

标准频率

f_nom

18.432MHZ

标准频率

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-20°C ~ +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±20× 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

3pF ,5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


3

美国进口小体积CTS晶振403,403I35D18M43200高品质晶振

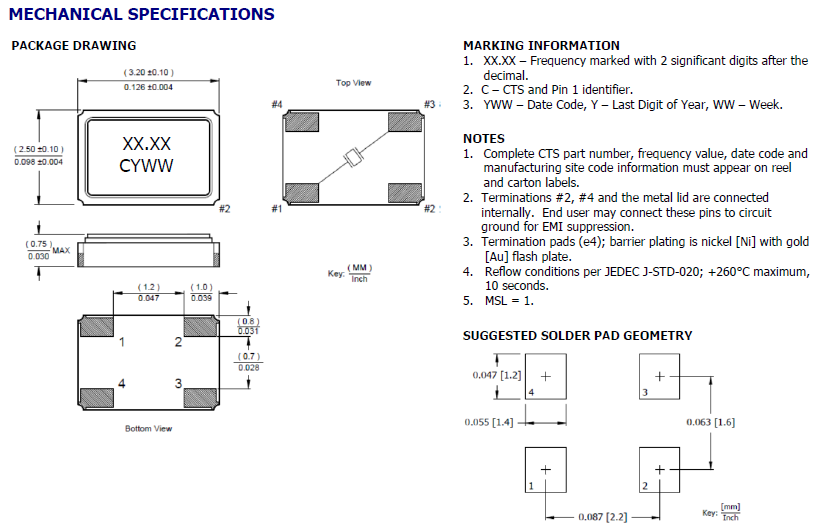

403 3225

4

美国进口小体积CTS晶振403,403I35D18M43200高品质晶振

噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源:线路电源的线路阻抗应尽可能低。

输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响:重复的温度巨大变化可能会降低受损害的温补晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装:石英贴片晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

美国进口小体积CTS晶振403,403I35D18M43200高品质晶振

5

 美国进口小体积CTS晶振403,403I35D18M43200高品质晶振 CTS晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,蓝牙晶振并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,CTS晶振集团还开展了各种各样的活动。

 CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,无源石英晶体给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

 CTS晶振集团运用ISO14001环境管理系统进行环境管理,CTS贴片晶振尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。

403

CTS原厂编码 生产厂家 型号 频率 频率稳定度 频率偏差 负载电容 ESR电阻
403C11A32M00000 CTS晶振 403 32MHz ±10ppm ±10ppm 10pF 60 Ohm
403C11A32M00000 CTS晶振 403 32MHz ±10ppm ±10ppm 10pF 60 Ohm
403C11A32M00000 CTS晶振 403 32MHz ±10ppm ±10ppm 10pF 60 Ohm
403C35D25M00000 CTS晶振 403 25MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D25M00000 CTS晶振 403 25MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D25M00000 CTS晶振 403 25MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 18pF 150 Ohm
403C35D12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 18pF 150 Ohm
403C35D12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 18pF 150 Ohm
403C35D24M00000 CTS晶振 403 24MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D24M00000 CTS晶振 403 24MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D24M00000 CTS晶振 403 24MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35E13M00000 CTS晶振 403 13MHz ±50ppm ±30ppm 20pF 150 Ohm
403C35E13M00000 CTS晶振 403 13MHz ±50ppm ±30ppm 20pF 150 Ohm
403C35E13M00000 CTS晶振 403 13MHz ±50ppm ±30ppm 20pF 150 Ohm
403C35E27M00000 CTS晶振 403 27MHz ±50ppm ±30ppm 20pF 60 Ohm
403C35E27M00000 CTS晶振 403 27MHz ±50ppm ±30ppm 20pF 60 Ohm
403C35E27M00000 CTS晶振 403 27MHz ±50ppm ±30ppm 20pF 60 Ohm
403C11A16M00000 CTS晶振 403 16MHz ±10ppm ±10ppm 10pF 80 Ohm
403C11A16M00000 CTS晶振 403 16MHz ±10ppm ±10ppm 10pF 80 Ohm
403C11A16M00000 CTS晶振 403 16MHz ±10ppm ±10ppm 10pF 80 Ohm
403C11A24M00000 CTS晶振 403 24MHz ±10ppm ±10ppm 10pF 60 Ohm
403C11A24M00000 CTS晶振 403 24MHz ±10ppm ±10ppm 10pF 60 Ohm
403C11A24M00000 CTS晶振 403 24MHz ±10ppm ±10ppm 10pF 60 Ohm
403C11A16M80000 CTS晶振 403 16.8MHz ±10ppm ±10ppm 10pF 80 Ohm
403C11A16M80000 CTS晶振 403 16.8MHz ±10ppm ±10ppm 10pF 80 Ohm
403C11A16M80000 CTS晶振 403 16.8MHz ±10ppm ±10ppm 10pF 80 Ohm
403C35D22M11840 CTS晶振 403 22.1184MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D22M11840 CTS晶振 403 22.1184MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D22M11840 CTS晶振 403 22.1184MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M37500 CTS晶振 403 28.375MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M37500 CTS晶振 403 28.375MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M37500 CTS晶振 403 28.375MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M63636 CTS晶振 403 28.63636MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M63636 CTS晶振 403 28.63636MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35D28M63636 CTS晶振 403 28.63636MHz ±50ppm ±30ppm 18pF 60 Ohm
403C35E12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 20pF 150 Ohm
403C35E12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 20pF 150 Ohm
403C35E12M00000 CTS晶振 403 12MHz ±50ppm ±30ppm 20pF 150 Ohm
403C23E26M69000 CTS晶振 403 26.69MHz ±30ppm ±20ppm 20pF 60 Ohm
403C23E26M69000 CTS晶振 403 26.69MHz ±30ppm ±20ppm 20pF 60 Ohm
403C23E26M69000 CTS晶振 403 26.69MHz ±30ppm ±20ppm 20pF 60 Ohm
403C35E16M00000 CTS晶振 403 16MHz ±50ppm ±30ppm 20pF 80 Ohm
403C35E16M00000 CTS晶振 403 16MHz ±50ppm ±30ppm 20pF 80 Ohm
403C35E16M00000 CTS晶振 403 16MHz ±50ppm ±30ppm 20pF 80 Ohm
