CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振

频率：16MHZ

尺寸：6.0*3.5mm

CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振，日本西铁城晶振公司，6035晶振,陶瓷面晶振,二脚晶振,CITIZEN晶振,贴片晶振,CS10晶振,XYCBBCNANF-16.000000晶振,高品质晶振,日本进口晶振,电脑主板晶振,电磁炉晶振,XYCCCCNANF-19.200000晶振，XYCEECNANF-27.120000晶振,XYCEECNANF-32.000000晶振。

订购热线：0755-27838351

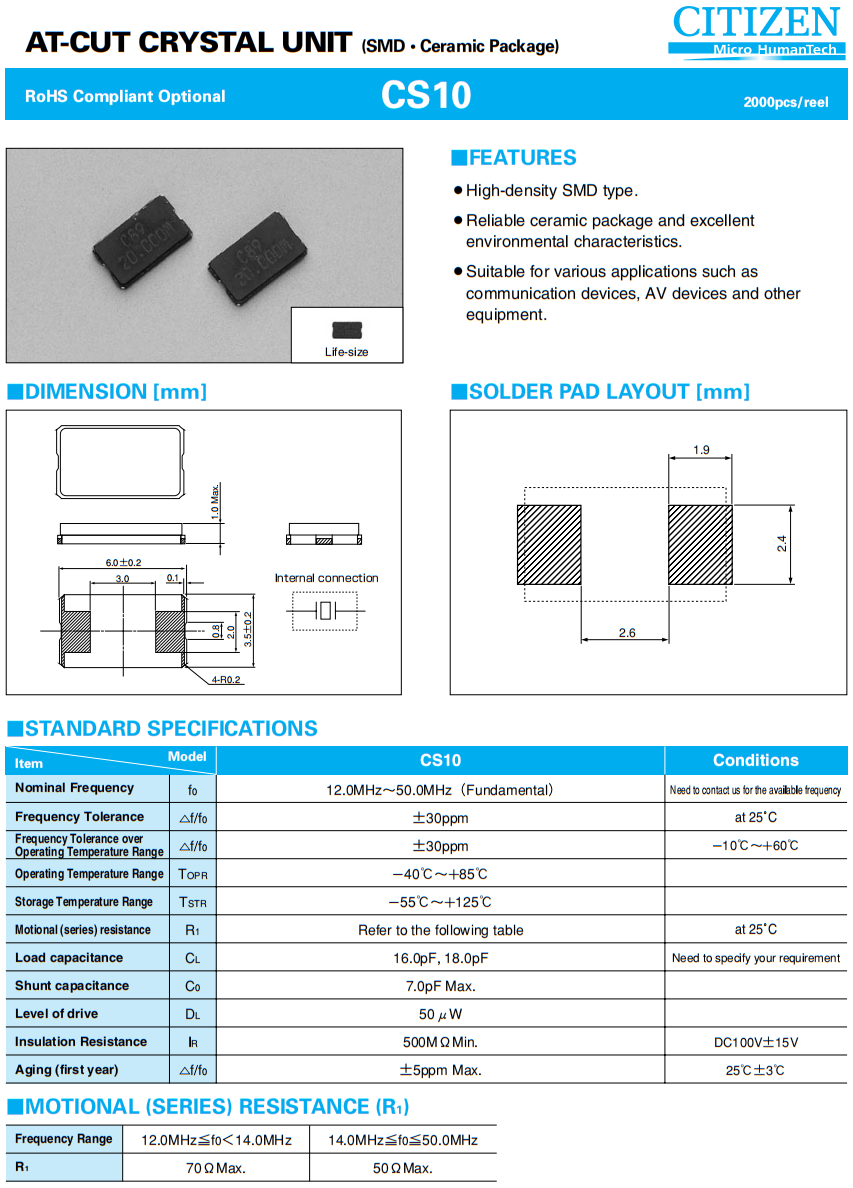

CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振

CITIZEN晶振规格	单位	CS10晶振频率范围	石英晶振基本条件
标准频率	f_nom	16MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30× 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息
频率温度特征	f_tem	±30× 10-6/-40°C ～ +150°C	超出标准的规格请联系我们.
负载电容	CL	16,18pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存无源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至进口贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振

2010年3月完成了对日本西铁城晶振在国内全部事业所和海外全部,石英晶体谐振器,西铁城石英振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了西铁城晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.而且,以往我们都以各事业所为单位进行PDCA循环,从2012年起,我们把多家事业所作为一个管理单位,不断推动着PDCA循环的卫星化.

西铁城晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施陶瓷壳无源谐振器高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.

CITIZEN日本进口6035晶振CS10,XYCBBCNANF-16.000000高品质晶振

CS10

TAITIEN原厂编码	生产厂家	型号	Type 系列	Frequency	频率稳定度	频率偏差	负载电容	ESR 电阻
XYIGGLNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±50ppm	±50ppm	30pF	150 Ohm
XYIGGLNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±50ppm	±50ppm	30pF	150 Ohm
XYIGGLNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±50ppm	±50ppm	30pF	150 Ohm
XYCBBCNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±10ppm	±10ppm	10pF	150 Ohm
XYCBBCNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±10ppm	±10ppm	10pF	150 Ohm
XYCBBCNANF-16.000000	Taitien	XY	MHz Crystal	16MHz	±10ppm	±10ppm	10pF	150 Ohm
XYCBBCNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±10ppm	±10ppm	10pF	80 Ohm
XYCBBCNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±10ppm	±10ppm	10pF	80 Ohm
XYCBBCNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±10ppm	±10ppm	10pF	80 Ohm
XYCCCCNANF-19.200000	Taitien	XY	MHz Crystal	19.2MHz	±20ppm	±20ppm	10pF	150 Ohm
XYCCCCNANF-19.200000	Taitien	XY	MHz Crystal	19.2MHz	±20ppm	±20ppm	10pF	150 Ohm
XYCCCCNANF-19.200000	Taitien	XY	MHz Crystal	19.2MHz	±20ppm	±20ppm	10pF	150 Ohm
XYCEECNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	10pF	80 Ohm
XYCEECNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	10pF	80 Ohm
XYCEECNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	10pF	80 Ohm
XYCEECNANF-32.000000	Taitien	XY	MHz Crystal	32MHz	±30ppm	±30ppm	10pF	60 Ohm
XYCEECNANF-32.000000	Taitien	XY	MHz Crystal	32MHz	±30ppm	±30ppm	10pF	60 Ohm
XYCEECNANF-32.000000	Taitien	XY	MHz Crystal	32MHz	±30ppm	±30ppm	10pF	60 Ohm
XYHEECNANF-30.000000	Taitien	XY	MHz Crystal	30MHz	±30ppm	±30ppm	20pF	80 Ohm
XYHEECNANF-30.000000	Taitien	XY	MHz Crystal	30MHz	±30ppm	±30ppm	20pF	80 Ohm
XYHEECNANF-30.000000	Taitien	XY	MHz Crystal	30MHz	±30ppm	±30ppm	20pF	80 Ohm
XYLEEJNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	6pF	80 Ohm
XYLEEJNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	6pF	80 Ohm
XYLEEJNANF-27.120000	Taitien	XY	MHz Crystal	27.12MHz	±30ppm	±30ppm	6pF	80 Ohm
XYABBCNANF-24.576000	Taitien	XY	MHz Crystal	24.576MHz	±10ppm	±10ppm	8pF	80 Ohm
XYABBCNANF-24.576000	Taitien	XY	MHz Crystal	24.576MHz	±10ppm	±10ppm	8pF	80 Ohm
XYABBCNANF-24.576000	Taitien	XY	MHz Crystal	24.576MHz	±10ppm	±10ppm	8pF	80 Ohm
XYAEECNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±30ppm	±30ppm	8pF	80 Ohm
XYAEECNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±30ppm	±30ppm	8pF	80 Ohm
XYAEECNANF-26.000000	Taitien	XY	MHz Crystal	26MHz	±30ppm	±30ppm	8pF	80 Ohm
