SMI晶振,贴片晶振,94SMX(C)晶振.可穿戴设备晶振

频率:6~70MHz

尺寸:7.0*5.0*1.1mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

SMI晶振,贴片晶振,94SMX(C)晶振.可穿戴设备晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

SMI晶振

单位

94SMX(C)晶振

石英晶振基本条件

标准频率

f_nom

6~70Hz

标准频率

储存温度

T_stg

-20°C+70°C

裸存

工作温度

T_use

-20°C+70°C

标准温度

激励功率

DL

10μWMax.

推荐:1μW100μW

频率公差

f_—l

±50ppm


+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±50ppm

超出标准的规格请联系我们.

负载电容

CL

16pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年

3

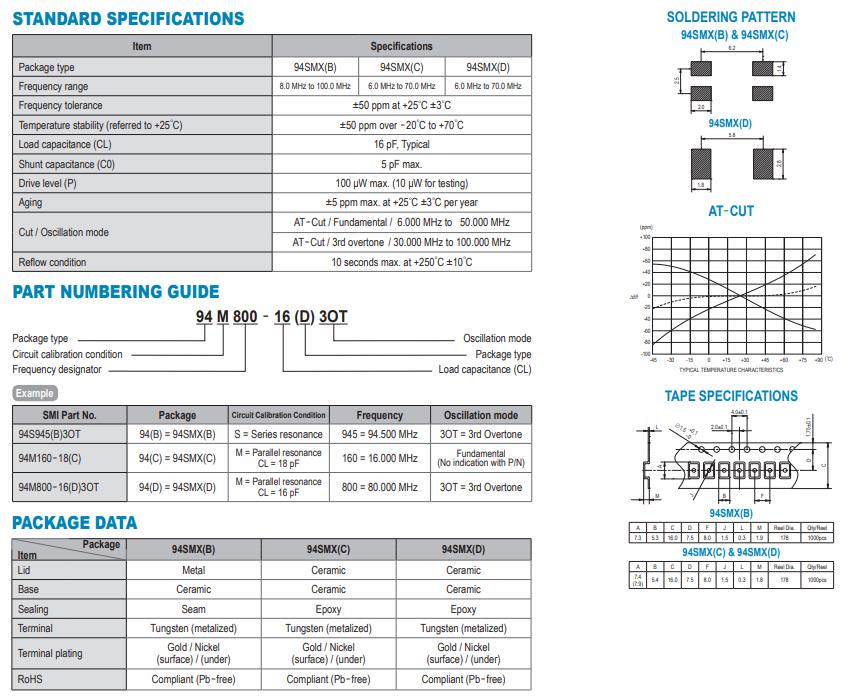

94SMX(B_C)_5070

4

使用日本进口晶振时,请在产品规格说明或产品目录规定使用条件下使用.

激励功率

晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的7050晶振单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏可穿戴设备晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

94SMX(B)

5

SMI晶振集团环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少日本进口晶振,游戏机晶振, 压电石英晶体元器件、压电石英晶体、7050晶振、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

SMI晶振集团所生产的工业级晶振、贴片晶振,温补晶体振荡器(TCXO)、石英晶振完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:

建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;

持续改进——持续改进环境绩效和环境管理体系的承诺;

减少污染,节能降耗——污染预防的承诺;

依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;

“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.

SMI晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.

SMI晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.

加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),智能手机晶振,日本进口晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的娱乐设备晶振,压控振荡器, 贴片晶振,石英晶振更趋于绿色,提高本公司的社会形象.

SMI晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
