NDK晶振,有源晶振,NZ2520SDA晶振,OSC晶体振荡器

频率:20~50MHZ

尺寸:2.5*2.0mm

有源晶振,是只石英晶体振荡器本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

NDK晶振,有源晶振,NZ2520SDA晶振,OSC晶体振荡器,2520mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的耐高温晶振产品,我们始终追求最高品质的产品生产和服务,以「通过对客户的服务,为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命,今后也会为社会的[安全?安心?舒适]作出贡献。请各位继续给予我们支持!

2

项目

符号

晶振规格

条件

输出频率范围

f0

20~50MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+1.8,3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-55°C至+125°C

裸存

工作温度

T_use

-40℃至+85℃

请联系我们查看更多资料



频率稳定度

f_tol

    Max.±20×10-6



Max.±30×10-6

Max.±50×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±2× 10-6 / year Max.

+25 初年度,第一年

3

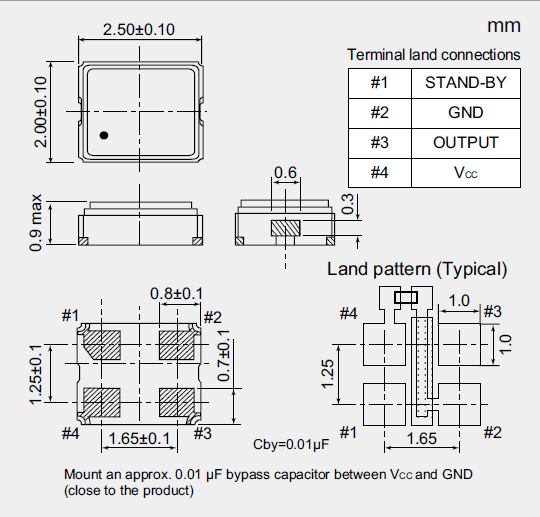

NDK晶振,有源晶振,NZ2520SDA晶振,OSC晶体振荡器

4

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。NDK晶振,有源晶振,NZ2520SDA晶振,OSC晶体振荡器

(2) 在设计无线通讯晶振时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存小尺寸晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

5

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。NDK晶振,有源晶振,NZ2520SDA晶振,OSC晶体振荡器

NDK集团将有效率的使用自然资源和能源,以便从源头减少2520贴片晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

NDK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对2520移动通信晶体紧急事件做好充分准备,以便及时做出反应。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
