村田晶振,贴片晶振,TSS-3225J晶振,XRCJK12M000F1QB4P0晶振

频率:12~52MHz

尺寸:3.2*2.5*0.8mm

小型贴片3225晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

村田晶振,贴片晶振,TSS-3225J晶振,XRCJK12M000F1QB4P0晶振

制造商 村田 产地 日本 产品编码 XRCJK12M000F1QB4P0
频率 12MHz 负载 8pF
温度范围 -30∼+85℃
频率偏差

 ±10ppm

封装

金属面贴片

尺寸 3.2*2.5*0.8mm

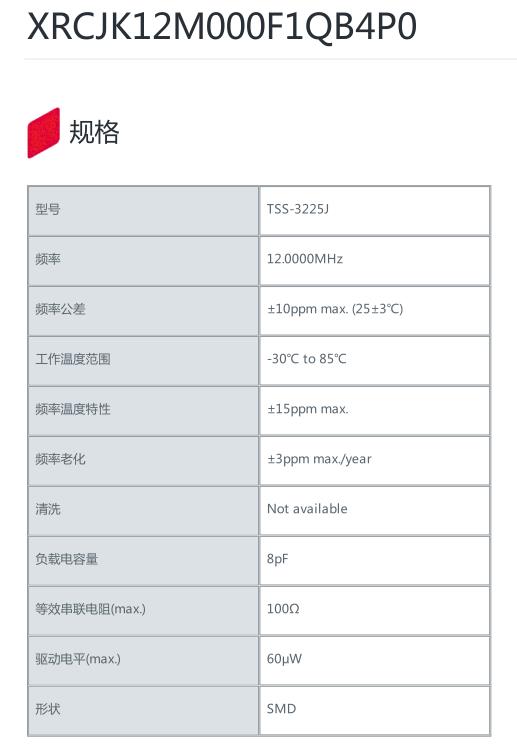

2

村田晶振

单位

TSS-3225J

贴片晶振基本条件

标准频率

f_nom

12~52MHz

标准频率

储存温度

T_stm

-55∼+105℃

裸存

工作温度

T_use

-30∼+85℃

标准温度

激励功率

DL

10μW

推荐:1μW 100μW

频率公差

f_ten


±10ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/

频率温度特征

f_tem

±15ppm

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10℃~+85℃, DL = 100μW

频率老化

f_age

±5ppm Max.

+25°C,第一年

3

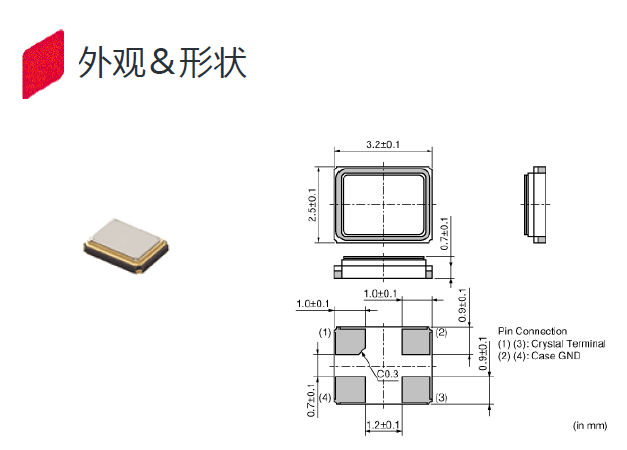

XRCJK12M000F1QB4P0 3.2-2.5

4

晶振使用注意事项

使用SMD晶体时,请在产品规格说明或产品目录规定使用条件下使用.

石英晶振的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输晶振.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

所有产品的共同点

抗冲击

晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果网络晶振已受过冲击请勿使用.

辐射

暴露于辐射环境会导致晶振性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏晶振.

粘合剂

请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

TSS-3225J

5

村田晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.

2009年度,根据环境管理体系中的规定,村田晶振集团在其日本国内的所有事业所和海外的所有生产基地中,建立了村田晶振,贴片石英晶体,陶瓷谐振器,村田振荡子绿色经营活动的框架,通过共享与绿色经营有关的信息,致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力.

环保经营促进体制

村田晶振从设计阶段开始减少环保负荷的体制建设,村田晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各村田晶振,陶瓷谐振器,村田陶瓷晶振,陶瓷振荡子,村田石英晶振据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

截止到2006年度,村田晶振在国内外的所有生产据点以及国内的非生产据点——村田制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后,村田陶瓷晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.村田晶振力求通过此举,落实从设计,开发到村田晶振,陶瓷谐振器,村田石英晶振,村田陶瓷谐振器的生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个村田晶振集团的环保绩效.

2010年3月完成了对日本村田晶振在国内全部事业所和海外全部陶瓷晶振,陶瓷谐振器,村田陶瓷振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了村田晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.而且,以往我们都以各事业所为单位进行PDCA循环,从2012年起,我们把多家事业所作为一个管理单位,不断推动着PDCA循环的卫星化.

根据员工的职位和业务内容实施环保教育,为了提高员工的环保意识,村田晶振对全体员工实施环保教育.并且在2012年对内部监查员培训讲座的教学纲要进行了修改调整,引进了模拟监查等,使教育内容更加接近于实际的监查.此外,针对生产村田晶振,陶瓷谐振器,村田石英晶振,陶瓷振荡器的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.

6
