爱普生晶振,压控晶振,VG3225EFN晶振,LV-PECL晶振

频率:100~250MHZ

尺寸:3.2*2.5mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

爱普生晶振,压控晶振,VG3225EFN晶振,LV-PECL晶振,3225mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

在电子部件幅员中,2008年石英晶体振荡器(包括Cystral和OSC)的市场规模仅约为半导体(约2600亿美元)的2%(约50亿美元)不到,算是利基市场,也因此身为其间的指导厂商,EPSON(Epson Toyocom的营业额高达800亿日圆)最大的希望是要让石英部件产业更上一层楼;并期许自身的目的是要从Leading No.1增长到Unique 1。

2

项目

符号

晶振规格

条件

输出频率范围

f0

100~250MHZ(LV-PECL)

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +105

裸存

工作温度

T_use


请联系我们查看更多资料

H: -40 to +85


频率稳定度

f_tol

                    K: ±50×10 -6 Max



L: ±50×10 -6 Max

H: ±50×10 -6 Max

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

3

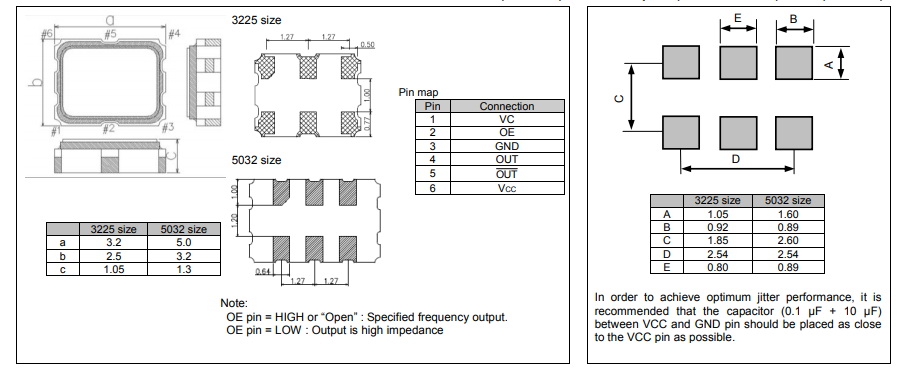

VG3225EFN 3225

4

声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 日本进口晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。爱普生晶振,压控晶振,VG3225EFN晶振,LV-PECL晶振

(3)请勿清洗开启式晶振产品(4)对于可清洗3225晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

关于冲洗清洁音叉型晶振由于采用小型、薄型的贴片封装晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

5

爱普生晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过高品质石英晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. 爱普生晶振,压控晶振,VG3225EFN晶振,LV-PECL晶振

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高金属面SMD晶振环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器,贴片晶体振荡器,石英晶振更趋于绿色,提高本公司的社会形象.
