Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振

Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振

产品简介

Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振,尺寸7.0x5.0mm,频率156.25MHZ,欧美进口晶振,LVDS差分晶体振荡器,LVDS输出晶振,差分振荡器,OSC晶振,XO时钟晶体振荡器,SMD振荡器,测试测量专用差分晶振,6G无线网络晶振,数据恢复差分晶振,ASIC时钟生成晶振,平板电脑晶振,物联网专用晶振,低电压差分晶振,低功耗差分晶振,低抖动差分晶振,低相位差分晶振,具有低抖动低电压的特点,适合用于SONET/SDH,网络,SD/HD视频,测试和测量,时钟和数据恢复,FPGA/ASIC时钟生成等。

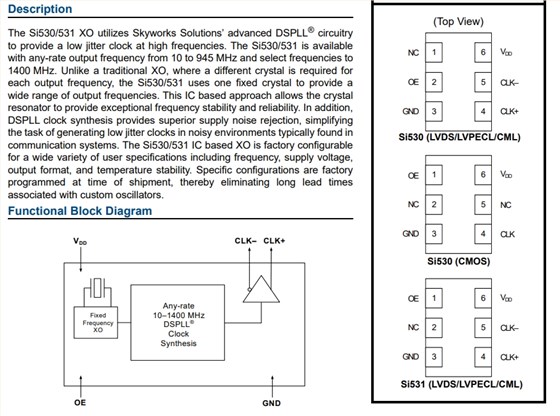

与传统XO不同,在传统XO有源晶振中每个输出频率,Si530/531使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器,提供卓越的频率稳定性和可靠性。此外DSPLL时钟合成提供卓越的电源噪声抑制,简化在噪声环境中生成低抖动时钟的任务通常在通信系统。基于Si530/531 IC的XO可在工厂进行配置对于包括频率、电源电压、电源电压等的各种各样的用户规范,输出格式和温度稳定性。Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振.


产品详情

1

Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振,尺寸7.0x5.0mm,频率156.25MHZ,欧美进口晶振,LVDS差分晶体振荡器,LVDS输出晶振,差分振荡器,OSC晶振,XO时钟晶体振荡器,SMD振荡器,测试测量专用差分晶振,6G无线网络晶振,数据恢复差分晶振,ASIC时钟生成晶振,平板电脑晶振,物联网专用晶振,低电压差分晶振,低功耗差分晶振,低抖动差分晶振,低相位差分晶振,具有低抖动低电压的特点,适合用于SONET/SDH,网络,SD/HD视频,测试和测量,时钟和数据恢复,FPGA/ASIC时钟生成等。

与传统XO不同,在传统XO有源晶振中每个输出频率,Si530/531使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器,提供卓越的频率稳定性和可靠性。此外DSPLL时钟合成提供卓越的电源噪声抑制,简化在噪声环境中生成低抖动时钟的任务通常在通信系统。基于Si530/531 IC的XO可在工厂进行配置对于包括频率、电源电压、电源电压等的各种各样的用户规范,输出格式和温度稳定性。Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振.2

Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振参数表

Parameter Symbol Test Condition Min Typ Max Unit
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS



111
99
90
81
121
108
98
88
mA
Tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 ºC
Parameter Symbol Test Condition Min Typ Max Unit
Nominal Frequency1,2 fO LVPECL/LVDS/CML 10 945 MHz
CMOS 10 160 MHz
Initial Accuracy fi Measured at +25 °C at time of
shipping
±1.5 ppm
Temperature Stability1,3 –7
–20
–50


+7
+20
+50
ppm
Aging fa Frequency drift over first year ±3 ppm
Frequency drift over 20 year
life
±10 ppm
Parameter Symbol Test Condition Min Typ Max Unit
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level VDD– 1.30 V
1.8 V option mid-level VDD– 0.36 V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 VOH IOH= 32 mA 0.8 x VDD VDD V
VOL IOL= 32 mA 0.4 V
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML 350 ps
CMOS with CL= 15 pF 1 ns
Symmetry (duty cycle) SYM LVPECL:
(diff)
LVDS:
CMOS:
VDD– 1.3 V

1.25 V (diff)
VDD/2
45 55 %

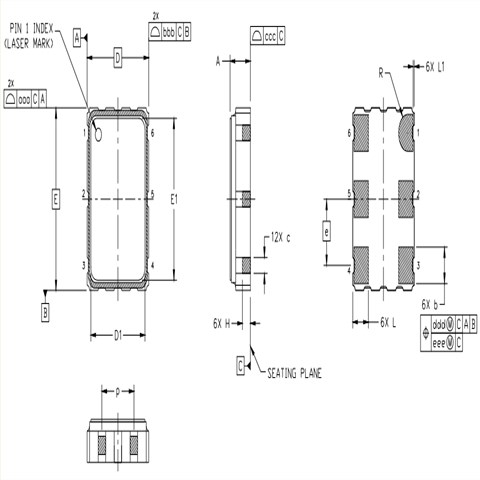

3Si531低电压晶振,531BC156M250DGR,Skyworks差分晶振,6G无线网络晶振尺寸

Si530 Si531

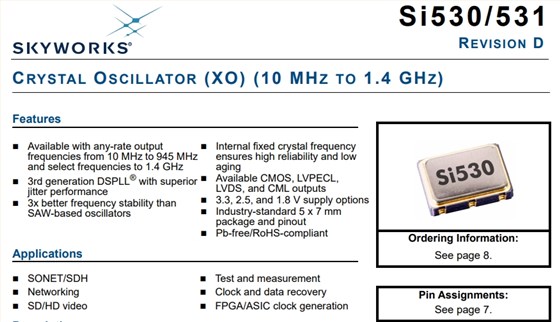

差分晶振产品特性:

可用于任何速率输出频率从10MHz到945MHz

并选择1.4 GHz的频率

具有卓越性能的第三代DSPLL®抖动性能

频率稳定性比SAW振荡器

内部固定晶体频率

确保高可靠性和低成本

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5 x 7mm包装和引脚

无铅/符合RoHS

Si530 Si531 1 Si530 Si531 2

更多相关Skyworks晶振型号

欧美进口晶振编码 Mfr Description Series Frequency Output Voltage - Supply
510CBA50M0000BAG Skyworks有源晶振 XTAL OSC XO 50.0000MHZ CMOS SMD Si510 50 MHz CMOS 3.3V
511ABA156M250AAG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si511 156.25 MHz LVPECL 3.3V
511SAA100M000AAG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ CMOS SMD Si511 100 MHz CMOS 1.8V
531BA125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si531 125 MHz LVDS 3.3V
531FA125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si531 125 MHz LVDS 2.5V
530EB121M109DG Skyworks有源晶振 XTAL OSC XO 121.1090MHZ LVPECL Si530 121.109 MHz LVPECL 2.5V
530AC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVPECL Si530 125 MHz LVPECL 3.3V
530BC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si530 125 MHz LVDS 3.3V
530FC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si530 125 MHz LVDS 2.5V
530BA156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si530 156.25 MHz LVDS 3.3V
530FA200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si530 200 MHz LVDS 2.5V
514JAA000112BAG Skyworks有源晶振 XTAL OSC XO 10.0000MHZ LVDS SMD Si514 10 MHz LVDS 1.8V
531BC156M250DGR Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si531 156.25 MHz LVDS 3.3V
591BB300M000DG Skyworks有源晶振 XTAL OSC XO 300.0000MHZ LVDS SMD Si591 300 MHz LVDS 3.3V
536BB125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si536 125 MHz LVDS 3.3V
536FB125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si536 125 MHz LVDS 2.5V
535FB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si535 156.25 MHz LVDS 2.5V
536FB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si536 156.25 MHz LVDS 2.5V
531FC100M000DG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVDS SMD Si531 100 MHz LVDS 2.5V
530AC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si530 156.25 MHz LVPECL 3.3V
530BC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si530 156.25 MHz LVDS 3.3V
530FC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si530 156.25 MHz LVDS 2.5V
531AC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si531 156.25 MHz LVPECL 3.3V
531EC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si531 156.25 MHz LVPECL 2.5V
530AC200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVPECL Si530 200 MHz LVPECL 3.3V
530BC148M500DG Skyworks有源晶振 XTAL OSC XO 148.5000MHZ LVDS SMD Si530 148.5 MHz LVDS 3.3V
531BC148M500DG Skyworks有源晶振 XTAL OSC XO 148.5000MHZ LVDS SMD Si531 148.5 MHz LVDS 3.3V
531BC200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si531 200 MHz LVDS 3.3V
531FC200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si531 200 MHz LVDS 2.5V
570CAC000121DG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ CMOS SMD Si570 100 MHz CMOS 3.3V
570AAC000118DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si570 156.25 MHz LVPECL 3.3V
570AAC000129DG Skyworks有源晶振 XTAL OSC XO 155.5200MHZ LVPECL Si570 155.52 MHz LVPECL 3.3V
570BAC000115DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si570 125 MHz LVDS 3.3V
570CAC000115DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ CMOS SMD Si570 125 MHz CMOS 3.3V
531BB125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si531 125 MHz LVDS 3.3V
531FB106M250DG Skyworks有源晶振 XTAL OSC XO 106.2500MHZ LVDS SMD Si531 106.25 MHz LVDS 2.5V
530FB100M000DG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVDS SMD Si530 100 MHz LVDS 2.5V
530CB50M0000DG Skyworks有源晶振 XTAL OSC XO 50.0000MHZ CMOS SMD Si530 50 MHz CMOS 3.3V
514BBA001207AAG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVDS SMD Si514 100 MHz LVDS 3.3V
570BBC000115DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si570 125 MHz LVDS 3.3V
570FBC000121DG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVDS SMD Si570 100 MHz LVDS 2.5V
535AC106M250DG Skyworks有源晶振 XTAL OSC XO 106.2500MHZ LVPECL Si535 106.25 MHz LVPECL 3.3V
530FA156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si530 156.25 MHz LVDS 2.5V
570BCC000107DG Skyworks有源晶振 XTAL OSC XO 10.0000MHZ LVDS SMD Si570 10 MHz LVDS 3.3V
570JCC000159DG Skyworks有源晶振 XTAL OSC XO 148.5000MHZ CMOS SMD Si570 148.5 MHz CMOS 1.8V
531FB200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si531 200 MHz LVDS 2.5V
530FB200M000DG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si530 200 MHz LVDS 2.5V
530FC50M0000DG Skyworks有源晶振 XTAL OSC XO 50.0000MHZ LVDS SMD Si530 50 MHz LVDS 2.5V
570CAC000141DG Skyworks有源晶振 XTAL OSC XO 56.3200MHZ CMOS SMD Si570 56.32 MHz CMOS 3.3V
570MAC000118DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si570 156.25 MHz LVPECL 3.3V
531FC312M500DG Skyworks有源晶振 XTAL OSC XO 312.5000MHZ LVDS SMD Si531 312.5 MHz LVDS 2.5V
530AC250M000DG Skyworks有源晶振 XTAL OSC XO 250.0000MHZ LVPECL Si530 250 MHz LVPECL 3.3V
530BC622M080DG Skyworks有源晶振 XTAL OSC XO 622.0800MHZ LVDS SMD Si530 622.08 MHz LVDS 3.3V
570FAB000433DG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVDS SMD Si570 100 MHz LVDS 2.5V
570FAB000544DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si570 156.25 MHz LVDS 2.5V
570KCB000118DGR Skyworks有源晶振 XTAL OSC XO 156.2500MHZ CML SMD Si570 156.25 MHz CML 1.8V
570ABB000419DG Skyworks有源晶振 XTAL OSC XO 155.5200MHZ LVPECL Si570 155.52 MHz LVPECL 3.3V
570BBB000115DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si570 125 MHz LVDS 3.3V
570BCB000177DG Skyworks有源晶振 XTAL OSC XO 297.0000MHZ LVDS SMD Si570 297 MHz LVDS 3.3V
511BBA000149BAG Skyworks有源晶振 XTAL OSC XO 74.175824MHZ LVDS Si511 74.175824 MHz LVDS 3.3V
511BBA155M520AAG Skyworks有源晶振 XTAL OSC XO 155.5200MHZ LVDS SMD Si511 155.52 MHz LVDS 3.3V
510BBA148M500AAG Skyworks有源晶振 XTAL OSC XO 148.5000MHZ LVDS SMD Si510 148.5 MHz LVDS 3.3V
511ABA100M000AAG Skyworks有源晶振 XTAL OSC XO 100.0000MHZ LVPECL Si511 100 MHz LVPECL 3.3V
510FBA200M000BAG Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVDS SMD Si510 200 MHz LVDS 2.5V
510BCA125M000BAG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si510 125 MHz LVDS 3.3V
510PCA125M000BAG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ CMOS SMD Si510 125 MHz CMOS 2.5V
511FCA156M250CAG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si511 156.25 MHz LVDS 2.5V
530CB50M0000DGR Skyworks有源晶振 XTAL OSC XO 50.0000MHZ CMOS SMD Si530 50 MHz CMOS 3.3V
530BC125M000DGR Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si530 125 MHz LVDS 3.3V
531FC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVDS SMD Si531 125 MHz LVDS 2.5V
531AC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVPECL Si531 125 MHz LVPECL 3.3V
531EC125M000DG Skyworks有源晶振 XTAL OSC XO 125.0000MHZ LVPECL Si531 125 MHz LVPECL 2.5V
531FC106M250DG Skyworks有源晶振 XTAL OSC XO 106.2500MHZ LVDS SMD Si531 106.25 MHz LVDS 2.5V
530AC155M520DGR Skyworks有源晶振 XTAL OSC XO 155.5200MHZ LVPECL Si530 155.52 MHz LVPECL 3.3V
531AC200M000DGR Skyworks有源晶振 XTAL OSC XO 200.0000MHZ LVPECL Si531 200 MHz LVPECL 3.3V
531BC000110DGR Skyworks有源晶振 XTAL OSC XO 148.35165MHZ LVDS Si531 148.35165 MHz LVDS 3.3V
531BC148M500DGR Skyworks有源晶振 XTAL OSC XO 148.5000MHZ LVDS SMD Si531 148.5 MHz LVDS 3.3V
565BAA208M000BBG Skyworks有源晶振 XTAL OSC VCXO 208.0000MHZ SMD Ultra™ Si565 208 MHz LVDS 1.8V, 2.5V, 3.3V
550CE102M400DG Skyworks有源晶振 XTAL OSC VCXO 102.4000MHZ CMOS Si550 102.4 MHz CMOS 3.3V
536AB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si536 156.25 MHz LVPECL 3.3V
535BB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD振荡器 Si535 156.25 MHz LVDS 3.3V
536BB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si536 156.25 MHz LVDS 3.3V
530BB156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVDS SMD Si530 156.25 MHz LVDS 3.3V
531FC155M520DG Skyworks有源晶振 XTAL OSC XO 155.5200MHZ LVDS SMD Si531 155.52 MHz LVDS 2.5V
531BC000110DG Skyworks有源晶振 XTAL OSC XO 148.35165MHZ LVDS Si531 148.35165 MHz LVDS 3.3V
530EC156M250DG Skyworks有源晶振 XTAL OSC XO 156.2500MHZ LVPECL Si530 156.25 MHz LVPECL 2.5V
530BC187M500DG Skyworks有源晶振 XTAL OSC XO 187.5000MHZ LVDS SMD Si530 187.5 MHz LVDS 3.3V
