爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振

爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振

产品简介

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

1

厚度单位: ?全自动石英贴片晶振晶片清洗技术:采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去晶片污染物,并防止人工污染。

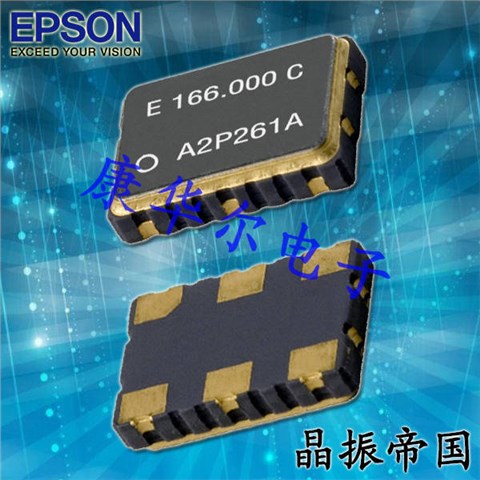

爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

爱普生贴片式石英晶振振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品7050晶振被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

2

项目

符号

晶振规格

条件

输出频率范围

f0

60~80MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40to +105

裸存

工作温度

T_use


请联系我们查看更多资料

H: -40to +85


频率稳定度

f_tol

K:±50×10-6Max

L:±50×10-6Max

H:±50×10-6Max

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

爱普生TCXO石英振荡器型号列表:

Rearranges Rearranges Rearranges
Model
Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
VG-4232CA 61.440000 MHz GGC-T 7.00 x 5.00 x 1.40 mm CMOS N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 35 mA
VG-4513CA 122.880000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 122.880000 MHz GFCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 153.600000 MHz GFCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 148.351648 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 153.600000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 122.880000 MHz GHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
VG-4513CA 148.500000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
爱普生TCXO石英振荡器编码列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
X1G0039210002 VG-4232CA 61.440000 MHz GGC-T 7.00 x 5.00 x 1.40 mm CMOS N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 35 mA
X1G0041411001 VG-4513CA 122.880000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411002 VG-4513CA 122.880000 MHz GFCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411004 VG-4513CA 153.600000 MHz GFCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411006 VG-4513CA 148.351648 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411007 VG-4513CA 153.600000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411011 VG-4513CA 122.880000 MHz GHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
X1G0041411012 VG-4513CA 148.500000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 65 mA
3

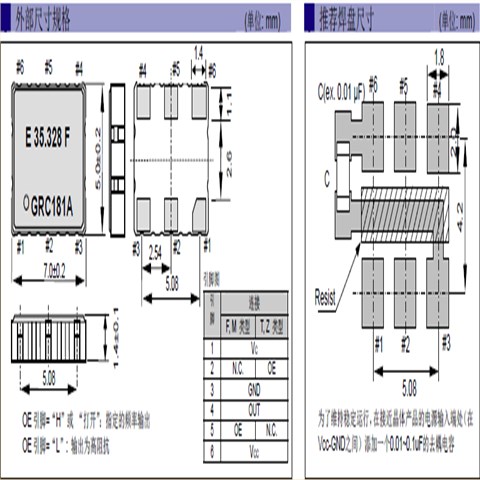

VG-4231CA 4232CA

4

晶振产品使用每种产品时,请在压控石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的高频晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当兆赫兹晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

5

持续改进——持续改进环境绩效和环境管理体系的承诺;减少污染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.爱普生晶振,压控晶振,VG-4232CA晶振,X1G0039210002晶振

爱普生晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过7050mm兆赫兹晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高有源石英晶体环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
