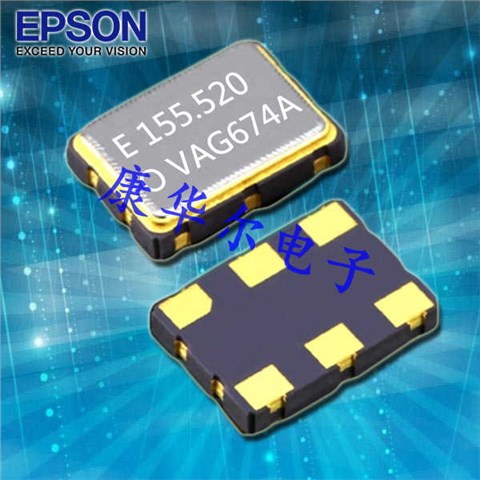

爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振

爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振

产品简介

贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

产品详情

1

客户特殊要求参数设置测试。(C0、C1、DLD、TS)高频连续脉冲焊接技术:是通过在基座与上盖之间高频率连续低功率脉冲焊接放电,使基座与上盖焊接部位熔接在一起,目前通过长期试验,已总结一套工艺参数,输入PLC进行焊接控制,利用此技术密封的耐高温晶振气密性高,金属溅射污染少,频率变化小,一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。

爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.

2

项目

符号

晶振规格

条件

输出频率范围

f0

80~200MHZ(LV-PECL)

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40to +105

裸存

工作温度

T_use


请联系我们查看更多资料

H: -40to +85


频率稳定度

f_tol

K:±50×10-6Max

L:±50×10-6Max

H:±50×10-6Max

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

爱普生VCXO石英振荡器型号列表:

Rearranges Rearranges Rearranges
Model
Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
VG-4231CB 10.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 79.075000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 40.965000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4231CB 25.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
VG-4512CA 148.351600 MHz JHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
VG-4512CA 148.500000 MHz JHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
VG-4512CA 122.880000 MHz GHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
VG-4512CA 122.880000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
爱普生VCXO石英振荡器编码列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency Frequency stability
Rearranges Rearranges Rearranges,Rearranges,Rearranges,Rearranges
LxWxH
Output Wave Frequency Control Range
Rearranges Rearranges
Temperature
Frequency tolerance
Rearranges Rearranges
25°C Aging
I[Max]
X1G0028610013 VG-4231CB 10.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610024 VG-4231CB 79.075000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610042 VG-4231CB 40.965000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0028610051 VG-4231CB 25.000000 MHz GGCZ 5.00 x 3.20 x 1.20 mm CMOS +/-100 ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 10 mA
X1G0036910021 VG-4512CA 148.351600 MHz JHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
X1G0036910022 VG-4512CA 148.500000 MHz JHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -20 to 70 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
X1G0036910034 VG-4512CA 122.880000 MHz GHCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
X1G0036910113 VG-4512CA 122.880000 MHz GGCT 7.00 x 5.00 x 1.60 mm LV-PECL N/A ppm -40 to 85 °C +/-50 ppm Included in frequency tolerance ≤ 60 mA
3

VG-4512CA

4

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振

晶振使用注意事项:使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。 日产晶振产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在较好的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点:抗冲击:贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。辐射:暴露于辐射环境会导致低相躁晶振性能受到损害,因此应避免照射。化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。

5

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器,,石英晶振更趋于绿色,提高本公司的社会形象.爱普生晶振,压控晶振,VG-4512CA晶振,X1G0036910021晶振

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,低相躁石英振荡器,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.

爱普生晶振集团环保基本理念:1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.3.有效利用进口OSC晶振资源和能源,认识到资源和能源的有限性,努力进行有效利用.4为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.
