首页 NDK晶振

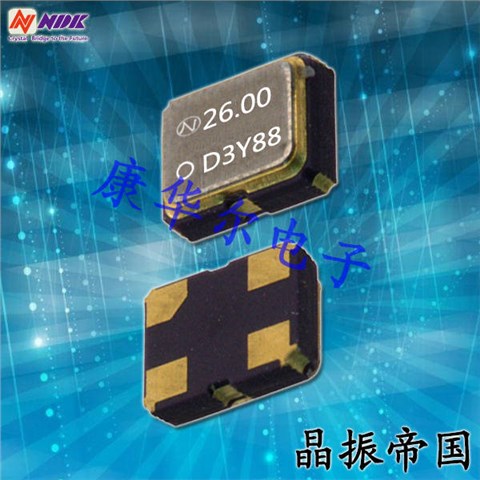

NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振

NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振

产品简介

石英晶振具有适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1V to+3.2V±0.1V )高度:高1.0 mm,体积:0.007 cm3,重量:0.024g,小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

产品详情

1

2016晶振的切型。采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率。

NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

日本NDK进口晶振集团创造利益,提升企业价值的同时,为了继续提升企业的价值,我们认为维持经营的透明性,确实尽到对各位股份持有者说明的责任这样的公司治理的构筑必不可少,我们把其放在经营最重要的课题之一的位置。日本于2015年6月制定了公司治理准则,由此我们迎来了两位外部董事。加大强化相关经营监察机能、遵守法律,确保说明责任,迅速且适当地公布信息,履行环境保全等的社会责任,而从使我们能继续成为所有股份持有者的各位所信任和尊敬的企业。

2

项目

符号

晶振规格

条件

输出频率范围

f0

6~40MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+0.8,1.8V

请联系我们以了解更多相关信息

储存温度

T_stg

-55°C至+125°C

裸存

工作温度

T_use

-40℃至+85℃

请联系我们查看更多资料



频率稳定度

f_tol


Max.±30×10-6

Max.±50×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±2× 10-6/ year Max.

+25,初年度,第一年

3

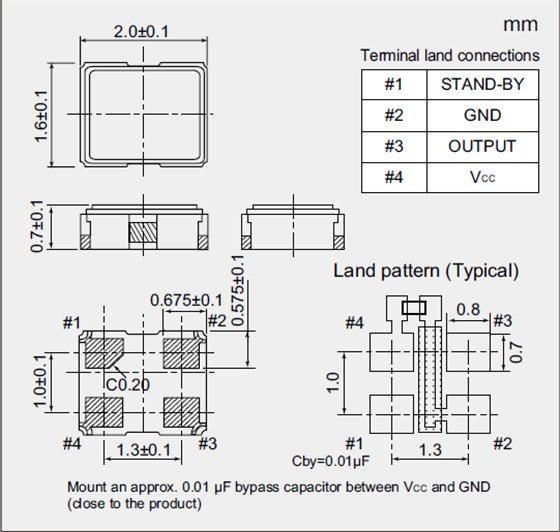

NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振

4

所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振

电源线路:电源的线路阻抗应尽可能低。输出负载:建议将贴片石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英2016晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

5

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。NDK晶振,有源晶振,NZ2016SJ晶振,贴片晶振

NDK集团将有效率的使用自然资源和能源,以便从源头减少有源进口2016晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

NDK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。对我们的2016小型贴片晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。

6
