MXO45TLV-6I-13M5000,CTS晶振,时钟振荡器,6G基站晶振,尺寸为20.8×13.2×5.1mm,频率为13.5MHZ,欧美晶振,西迪斯晶振,有源晶体振荡器,进口有源晶振,高性能晶振,石英有源晶振,CTS MXO45LV和MXO45HSLV是传统的通孔时钟振荡器,提供低成本的设计,支持旧的HCMOS / TTL应用程序。MXO45LV/MXO45HSLV不推荐用于新的设计活动,但可用于支持为全尺寸和半尺寸金属DIP封装开发的现有应用。
带电压晶振产品主要应用:计算机和外围设备,微控制器和fpga,存储区域组网,宽带接入,数据通信,网络设备,以太网/千兆以太网,光纤通道,测试与测量等领域。MXO45TLV-6I-13M5000,CTS晶振,时钟振荡器,6G基站晶振.MXO45TLV-6I-13M5000,CTS晶振,时钟振荡器,6G基站晶振参数表
PARAMETER | SYMBOL | CONDITIONS | MIN | TYP | MAX | UNIT | |||||||||||||||
Frequency Range | O | - | 30 | MHz | |||||||||||||||||
Freq uency Stability[Note1] | Δf/fO | - | 20, 25, 50 or 100 | ±ppm | |||||||||||||||||
Aging | Δf/f25 | First Year @ +25°C, nominal VCC-5 | ±3 | 5 | ppm | ||||||||||||||||
1.]Inclusive of initial tolerance at time | of shipment, changes | in supply voltage, load, temperature and 1st year aging. | |||||||||||||||||||
Output Parameters | |||||||||||||||||||||
PARAMETERSYMBOLCONDITIONSMINTYPMAXUNIT | |||||||||||||||||||||
Output Type | - | - | HCMOS | - | |||||||||||||||||
Output Load | 1 .0MHz to 50MHz[CMOS Load]- | 15 | 30 | ||||||||||||||||||
CL | 50 .001MHz to 80MHz[CMOS Load]- | 15 | 15 | pF | |||||||||||||||||
80 .001MHz to 200MHz[CMOS Load]- | 15 | 15 | |||||||||||||||||||
1 .0MHz to 200MHz[TTL Load]- | - | 10 | TTL | ||||||||||||||||||
O utput Voltage Levels |
VOH VOL |
CMOS Load 10TTL Load CMOS Load 10TTL Load |
0 .9VCC 2 .4 - - |
- - - - |
- - 0 .1VCC 0 .4 |
V | |||||||||||||||
O utput Current Levels |
IOH IOL |
VOH= 2 .2V, VCC= 3 .3V VOL= 0 .4V, VCC= 3 .3V |
- - |
- - |
-8 8 |
mA | |||||||||||||||
O utput Duty Cyc le | SYM | @ 50% Level45 | - | 55 | % | ||||||||||||||||
Rise and Fall Time | @ 10%/90% Levels [tested load noted for TYP values.] | ||||||||||||||||||||
1 .0MHz to 20MHz[CL= 30pF]- | 8 | 10 | |||||||||||||||||||
TR, TF |
20 .001MHz to 80MHz[CL= 15pF] 80 .001MHz to 125MHz[CL = 15pF] |
- - |
5 2 .5 |
8 5 |
ns | ||||||||||||||||
125 .001MHz to 200MHz[CL= 15pF]- | - | 2 | |||||||||||||||||||
Start Up Time | TS | Application of VCC, CL= 15pF- | 5 | 10 |
ms |

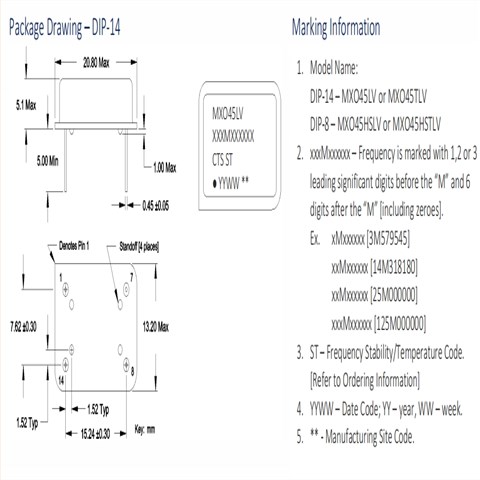

MXO45TLV-6I-13M5000,CTS晶振,时钟振荡器,6G基站晶振 尺寸图
产品特性:
标准14针或8针金属DIP封装
基本和第三泛音晶体设计
低相位抖动性能
频率范围1 - 200MHz
+ 3.3 v操作
输出启用选项可用
Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 |
MXO45T-3C-3M6864 | CTS-Frequency Controls | MXO45 | 3.6864MHz | ±50ppm |
MXO45T-3C-32M0000 | CTS-Frequency Controls | MXO45 | 32MHz | ±50ppm |
MXO45T-3C-4M0000 | CTS-Frequency Controls | MXO45 | 4MHz | ±50ppm |
MXO45T-3C-4M9152 | CTS-Frequency Controls | MXO45 | 4.9152MHz | ±50ppm |
MXO45T-3C-40M0000 | CTS-Frequency Controls | MXO45 | 40MHz | ±50ppm |
MXO45-3C-5M0688 | CTS-Frequency Controls | MXO45 | 5.0688MHz | ±50ppm |
MXO45T-3C-5M0688 | CTS-Frequency Controls | MXO45 | 5.0688MHz | ±50ppm |
MXO45T-3C-50M0000 | CTS-Frequency Controls | MXO45 | 50MHz | ±50ppm |
MXO45T-3C-6M1440 | CTS-Frequency Controls | MXO45 | 6.144MHz | ±50ppm |
MXO45T-3C-7M3728 | CTS-Frequency Controls | MXO45 | 7.3728MHz | ±50ppm |
MXO45T-3C-8M0000 | CTS-Frequency Controls | MXO45 | 8MHz | ±50ppm |
MXO45-3C-25M0000 | CTS-Frequency Controls | MXO45 | 25MHz | ±50ppm |
MXO45-3C-28M3220 | CTS-Frequency Controls | MXO45 | 28.322MHz | ±50ppm |
MXO45-3C-3M6864 | CTS-Frequency Controls | MXO45 | 3.6864MHz | ±50ppm |
MXO45-3C-50M0000 | CTS-Frequency Controls | MXO45 | 50MHz | ±50ppm |
MXO45-2C-11M0592 | CTS-Frequency Controls | MXO45 | 11.0592MHz | ±100ppm |
MXO45-2C-12M5000 | CTS-Frequency Controls | MXO45 | 12.5MHz | ±100ppm |
MXO45-2C-15M0000 | CTS-Frequency Controls | MXO45 | 15MHz | ±100ppm |
MXO45-2C-15M3842 | CTS-Frequency Controls | MXO45 | 15.3842MHz | ±100ppm |
MXO45-2C-15M8420 | CTS-Frequency Controls | MXO45 | 15.842MHz | ±100ppm |
MXO45-2C-1M2288 | CTS-Frequency Controls | MXO45 | 1.2288MHz | ±100ppm |
MXO45-2C-1M5440 | CTS-Frequency Controls | MXO45 | 1.544MHz | ±100ppm |
MXO45-2C-20M4800 | CTS-Frequency Controls | MXO45 | 20.48MHz | ±100ppm |
MXO45-2C-23M9620 | CTS-Frequency Controls | MXO45 | 23.962MHz | ±100ppm |
MXO45-2C-27M0000 | CTS-Frequency Controls | MXO45 | 27MHz | ±100ppm |
MXO45-2C-2M0480 | CTS-Frequency Controls | MXO45 | 2.048MHz | ±100ppm |
MXO45-2C-30M0000 | CTS-Frequency Controls | MXO45 | 30MHz | ±100ppm |
MXO45-2C-33M0000 | CTS-Frequency Controls | MXO45 | 33MHz | ±100ppm |
MXO45-2C-39M9360 | CTS-Frequency Controls | MXO45 | 39.936MHz | ±100ppm |
MXO45-2C-41M0000 | CTS-Frequency Controls | MXO45 | 41MHz | ±100ppm |
MXO45-2C-4M0960 | CTS-Frequency Controls | MXO45 | 4.096MHz | ±100ppm |
MXO45-2C-4M1943 | CTS-Frequency Controls | MXO45 | 4.1943MHz | ±100ppm |
MXO45-2C-60M0000 | CTS-Frequency Controls | MXO45 | 60MHz | ±100ppm |
MXO45-2C-6M1760 | CTS-Frequency Controls | MXO45 | 6.176MHz | ±100ppm |
MXO45-2I-10M0000 | CTS-Frequency Controls | MXO45 | 10MHz | ±100ppm |
MXO45-2I-11M0590 | CTS-Frequency Controls | MXO45 | 11.059MHz | ±100ppm |
MXO45-2I-11M0592 | CTS-Frequency Controls | MXO45 | 11.0592MHz | ±100ppm |
MXO45-2I-12M0000 | CTS-Frequency Controls | MXO45 | 12MHz | ±100ppm |
MXO45-2I-15M0000 | CTS-Frequency Controls | MXO45 | 15MHz | ±100ppm |
MXO45-2I-15M9000 | CTS-Frequency Controls | MXO45 | 15.9MHz | ±100ppm |
MXO45-2I-16M0000 | CTS-Frequency Controls | MXO45 | 16MHz | ±100ppm |
MXO45-2I-16M3840 | CTS-Frequency Controls | MXO45 | 16.384MHz | ±100ppm |
MXO45-2I-19M6608 | CTS-Frequency Controls | MXO45 | 19.6608MHz | ±100ppm |
MXO45-2I-1M2288 | CTS-Frequency Controls | MXO45 | 1.2288MHz | ±100ppm |
MXO45-2I-1M8432 | CTS-Frequency Controls | MXO45 | 1.8432MHz | ±100ppm |
MXO45-2I-20M0000 | CTS-Frequency Controls | MXO45 | 20MHz | ±100ppm |
MXO45-2I-23M2000 | CTS-Frequency Controls | MXO45 | 23.2MHz | ±100ppm |
MXO45-2I-25M0000 | CTS-Frequency Controls | MXO45 | 25MHz | ±100ppm |
MXO45-2I-2M0000 | CTS晶振 | MXO45 | 2MHz | ±100ppm |
MXO45-2I-2M4576 | CTS-Frequency Controls | MXO45 | 2.4576MHz | ±100ppm |
MXO45-2I-30M0000 | CTS-Frequency Controls | MXO45 | 30MHz | ±100ppm |
MXO45-2I-32M0000 | CTS-Frequency Controls | MXO45 | 32MHz | ±100ppm |
MXO45-2I-33M3333 | CTS-Frequency Controls | MXO45 | 33.3333MHz | ±100ppm |
MXO45-2I-3M6864 | CTS-Frequency Controls | MXO45 | 3.6864MHz | ±100ppm |
MXO45-2I-4M0000 | CTS-Frequency Controls | MXO45 | 4MHz | ±100ppm |
MXO45-2I-4M1943 | CTS-Frequency Controls | MXO45 | 4.1943MHz | ±100ppm |
MXO45-2I-7M3728 | CTS-Frequency Controls | MXO45 | 7.3728MHz | ±100ppm |
MXO45-2I-8M0000 | CTS-Frequency Controls | MXO45 | 8MHz | ±100ppm |
MXO45-3C-11M0592 | CTS-Frequency Controls | MXO45 | 11.0592MHz | ±50ppm |
MXO45-3C-12M3520 | CTS-Frequency Controls | MXO45 | 12.352MHz | ±50ppm |
MXO45-3C-12M3540 | CTS-Frequency Controls | MXO45 | 12.354MHz | ±50ppm |
MXO45-3C-13M0000 | CTS-Frequency Controls | MXO45 | 13MHz | ±50ppm |
MXO45-3C-14M7456 | CTS-Frequency Controls | MXO45 | 14.7456MHz | ±50ppm |
MXO45-3C-1M2288 | CTS-Frequency Controls | MXO45 | 1.2288MHz | ±50ppm |
MXO45-3C-1M8400 | CTS-Frequency Controls | MXO45 | 1.84MHz | ±50ppm |
MXO45-3C-22M1184 | CTS-Frequency Controls | MXO45 | 22.1184MHz | ±50ppm |
