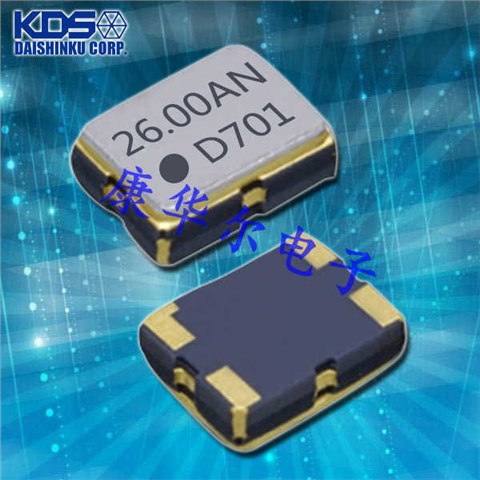

KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振

KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振

产品简介

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的3225晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

产品详情

1

晶振的真空封装技术:是指TCXO晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振,3225mm体积非常小的贴片晶振器件,是民用小型无线数码产品的俱佳选择,小体积的晶振被广泛应用到,手机蓝牙,卫星定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品较好的选择,符合RoHS/无铅.

日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英贴片晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片石英晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.

2

项目

符号

晶振规格

条件

输出频率范围

f0

9.6~52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8,2.6,2.8,3.0,3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40to +85

裸存

工作温度

T_use

G: -20to +70

请联系我们查看更多资料

H: -40to +85


频率稳定度

f_tol


L: ±50 × 10-6

H: ±100 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

3

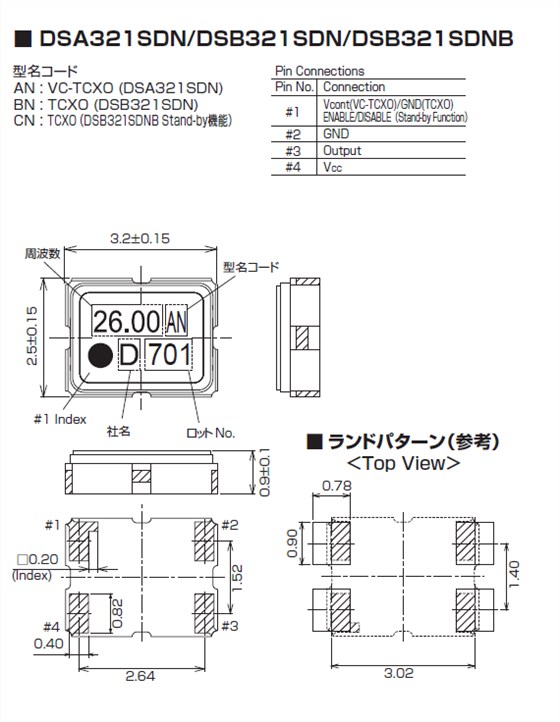

DSA321SDN DSB321SDN DSN321SDNB 3225

4

机械振动的影响:当日产晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存贴片振荡器时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

5

日本大真空株式会社,天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.四脚金属面晶振应用产品的开发,在该地区的所有的生产业务,KDS集团,将促进对全球环保事业的承诺.KDS晶振,温补晶振,DSB321SDN晶振,贴片TCXO晶振

KDS晶振集团所生产的压电石英晶体、贴片晶体振荡器有源晶体,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;

持续改进——持续改进环境绩效和环境管理体系的承诺;减少污染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;“减少四脚贴片型晶振污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
