NDK晶振,压控晶振,NV3225SA晶振,3225晶振

NDK晶振,压控晶振,NV3225SA晶振,3225晶振NDK晶振,压控晶振,NV3225SA晶振,3225晶振

产品简介

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

1

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

NDK晶振,压控晶振,NV3225SA晶振,3225晶振,3225mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得TCXO(温度补偿晶体振荡器)和SAW(弹性表面波)器件的需要在急速增加。由此,本集团将方针转换至面向量产市场的产品的再强化上,把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域,利用3225晶振高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标。

2

项目

符号

晶振规格(CMOS)

条件

输出频率范围

f0

1.25~80MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-55°C至+125°C

裸存

工作温度

T_use


请联系我们查看更多资料

-40°C至+85°C


频率允许偏差

可变范围/控制电压

f_tol


Max.±50×10-6

Min.±100×10-6/+1.65±1.65V

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±1×10-6/year Max.

+25,初年度,第一年

3

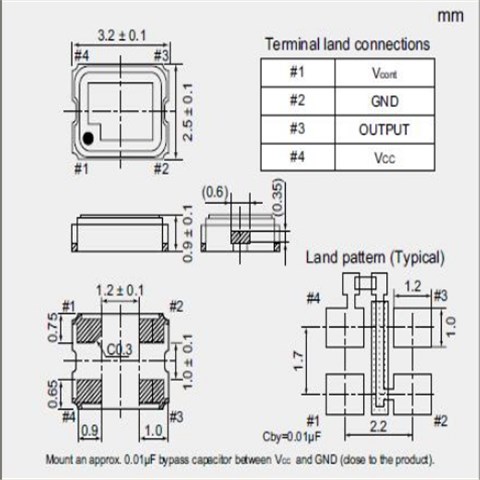

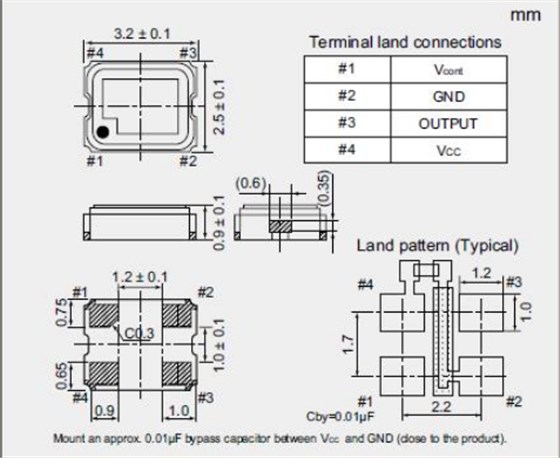

NDK晶振,压控晶振,NV3225SA晶振,3225晶振

4

关于冲洗清洁音叉型晶振由于采用小型、薄型的金属面晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。NDK晶振,压控晶振,NV3225SA晶振,3225晶振

(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对贴片晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

晶振在使用过程中需要注意哪些事项,VCXO晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题。大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?

5

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。NDK晶振,压控晶振,NV3225SA晶振,3225晶振

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过贴片型压控振荡器充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

NDK集团将有效率的使用自然资源和能源,以便从源头减少日产有源晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。
