NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振

NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振

产品简介

3225mm体积非常小的贴片晶振器件,是民用小型无线数码产品的俱佳选择,小体积的3225晶振被广泛应用到,手机蓝牙,卫星定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品较好的选择,符合RoHS/无铅.

产品详情

1

石英贴片晶振的切型。采用高速线切割技术:1.优化及严格规范线切割机各项设备参数;2.通过试验精选所使用的各类线切割料,如:磨料、线切割线、槽轮等;3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了石英晶振晶片的精度,提高了生产效率。

NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得TCXO(温度补偿晶体振荡器)和SAW(弹性表面波)器件的需要在急速增加。由此,本集团将方针转换至面向量产市场的3225晶振产品的再强化上,把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标。

2

NDK晶振规格

单位

NX3225SA晶振频率范围

石英晶振基本条件

标准频率

f_nom

12~150MHZ

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-20°C+85°C

标准温度

激励功率

DL

10~200μW Max.

推荐:1μW100μW

频率公差

f_— l

±10,15,20× 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息

频率温度特征

f_tem

±10,25×10-6/-40°C+150°C

超出标准的规格请联系我们.

负载电容

CL

8,10pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —+85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

3

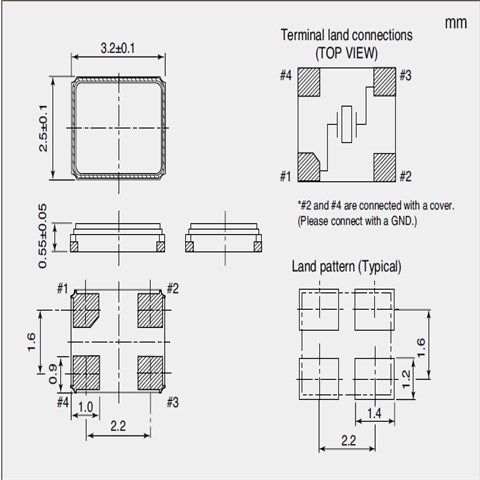

NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振

4

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存两脚谐振器时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振

注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的小体积晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

5

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。NDK晶振,贴片晶振,NX3225SA晶振,短距离通信晶振

NDK集团将有效率的使用自然资源和能源,以便从源头减少3225高频段石英晶体废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

NDK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对金属面石英晶振紧急事件做好充分准备,以便及时做出反应。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
