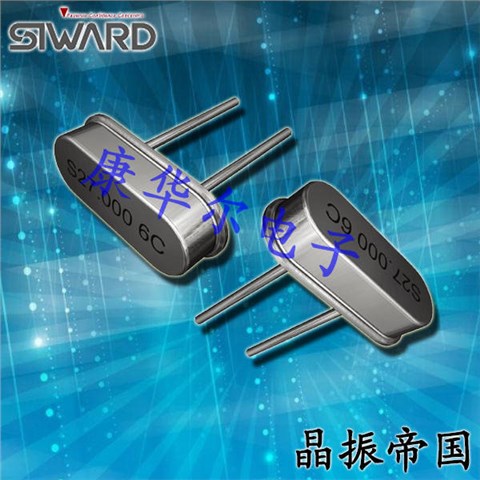

希华晶振,石英晶振,LP-2.5晶振,石英晶体谐振器

希华晶振,石英晶振,LP-2.5晶振,石英晶体谐振器希华晶振,石英晶振,LP-2.5晶振,石英晶体谐振器

产品简介

石英晶振适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高的可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高的耐热性,耐热循环性和耐振性等的高的可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高的可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

产品详情

1

希华晶振,贴片晶振,SF-3215晶振,SF晶振

制造商 希华 产地 台湾 老化率 ±3ppm
频率 32.768KHz 负载 12.5pF
温度范围 -40℃~+85℃
频率偏差

±20ppm

封装
金属面双脚贴片 尺寸 2.00*1.20*0.60mm

2

希华晶振

单位

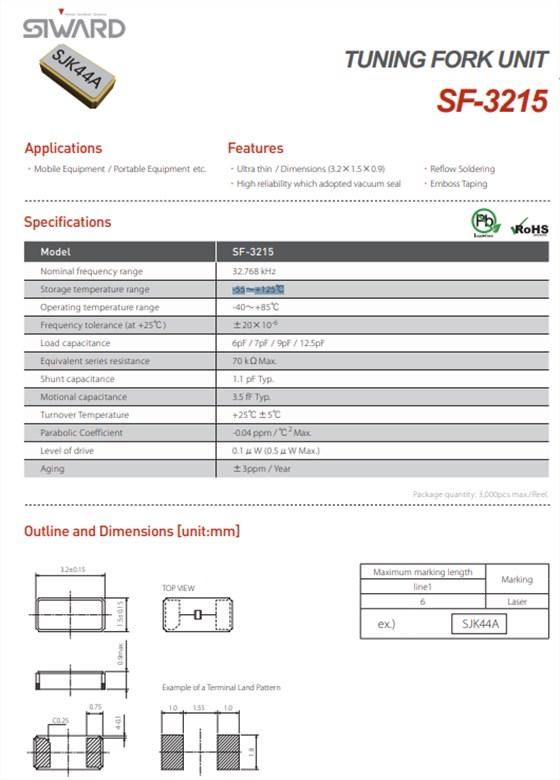

SF-3215

贴片晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55∼+125℃

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

10μW~100μW

推荐:1μW 100μW

频率公差

f_— l


±20ppm,


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/


频率温度特征

f_tem

±20ppm(-40℃~+85℃)

超出标准的规格请联系我们.

负载电容

CL

6.0pF,7.0pF,

9.0pF,12.5pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40℃~+85℃,DL = 100μW

频率老化

f_age

±3ppmMax.

+25°C,第一年

3

SF-3215

4

3215晶振上施加过多驱动力,会导致小型贴片晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体谐振器和实时时钟模块所有石英晶体振荡器和实时时钟模块都以IC形式提供.噪音在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.电源线路:电源的线路阻抗应尽可能低.

5为落实安全管理,降低职灾发生风险,制定“劳工安全卫生管理规章”、“劳工安全卫生管理计划”,依规章内容实施全厂自动检查、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行环境考量面与危害鉴别、风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.

自2003年起推行全厂节能减碳措施,落实于电力、空调、气体、照明、用水、资源回收、禁用免洗碗筷等项目,有效降低碳排放,节省公司支出.注重厂区绿化植栽及环境维护,植栽绿覆率达34%提供员工优良工作、生活环境.

希华晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

SF-3215

6
