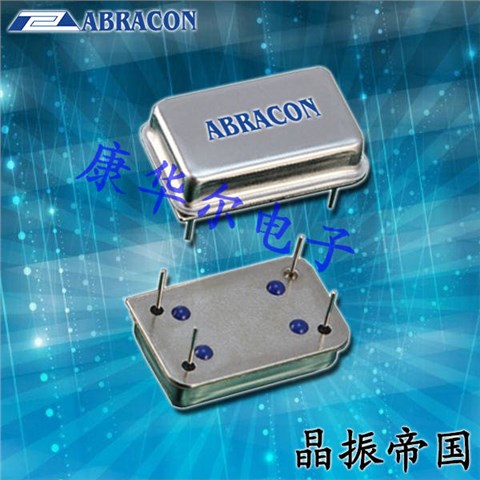

ACO-26.000MHz-LJSA20G,Abracon晶振,长方型钟振,6G无线应用，尺寸为20.2x12.6x5.08mm,频率26MHZ，有源晶振，石英晶体振荡器，时钟振荡器，Abracon晶振，艾博康晶振，大尺寸振荡器，高性能晶振，低抖动晶振，低损耗晶振，高质量晶振，微处理器专用晶振，6G基站晶振，6G无线应用晶振。
有源晶振产品应用范围：为微处理器和数字电路提供时钟信号。高输出驱动器能力的应用程序。ACO-26.000MHz-LJSA20G,Abracon晶振,长方型钟振,6G无线应用.

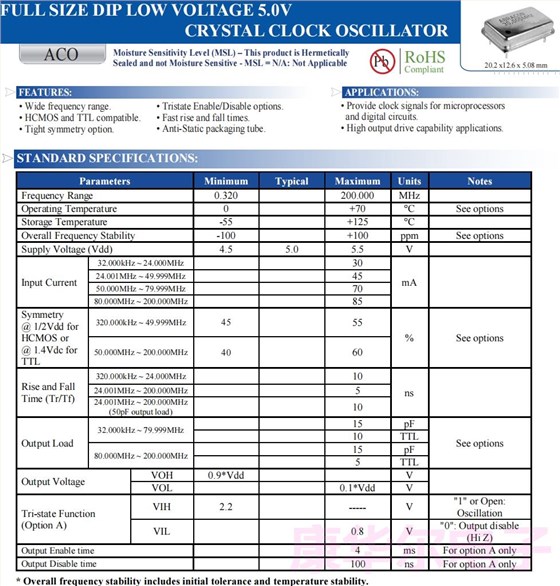

ACO-26.000MHz-LJSA20G,Abracon晶振,长方型钟振,6G无线应用参数表
| Parameters | Minimum | Typical | Maximum | Units | Notes | ||||||||||
| Frequency Range | 26.000 | MHz | |||||||||||||
| Operating Temperature | 0 | +70 | °C | See options | |||||||||||
| Storage Temperature | --55 | +125 | °C | ||||||||||||
| Overall Frequency Stability | - 100 | +100 | ppm | See options | |||||||||||
| Supply Voltage (Vdd) | 4.5 | 5.0 | 5.5 | V | |||||||||||
| Input Current | 32.000kHz ~ 24.000MHz | 30 | mA | ||||||||||||
| 24.001MHz ~ 49.999MHz | 45 | ||||||||||||||
| 50.000MHz ~ 79.999MHz | 70 | ||||||||||||||
| 80.000MHz ~ 200.000MHz | 85 | ||||||||||||||
|
Symmetry @ 1/2Vdd for HCMOS or @ 1.4Vdc for TTL |
320.000kHz ~ 49.999MHz | 45 | 55 | % | See options | ||||||||||
| 50.000MHz ~ 200.000MHz | 40 | 60 | |||||||||||||
|
Rise and Fall Time (Tr/Tf) |
320.000kHz ~ 24.000MHz | 10 | ns | ||||||||||||
| 24.001MHz ~ 200.000MHz | 5 | ||||||||||||||
|
24.001MHz ~ 200.000MHz (50pF output load) |
10 | ||||||||||||||
| Output Load | 32.000kHz ~ 79.999MHz | 15 | pF | See options | |||||||||||
| 10 | TTL | ||||||||||||||
| 80.000MHz ~ 200.000MHz | 15 | pF | |||||||||||||
| 5 | TTL | ||||||||||||||
| Output Voltage | VOH | 0.9*Vdd | V | ||||||||||||
| VOL | 0. 1*Vdd | V | |||||||||||||
|
Tri-state Function (Option A) |
VIH | 2.2 | ----- | V |
"1" or Open: Oscillation |
||||||||||
| VIL | 0.8 | V |
"0": Output disable (Hi Z) |
||||||||||||
| Output Enable time | 4 | ms | For option A only | ||||||||||||
| Output Disable time | 100 | ns | For option A only | ||||||||||||

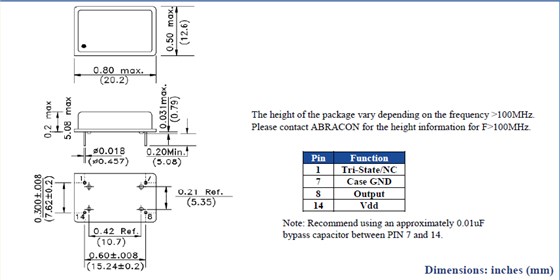

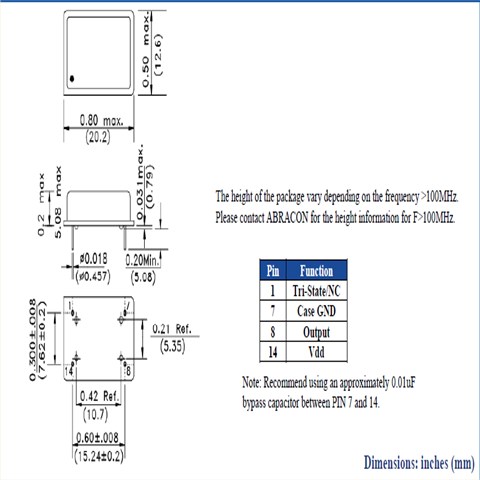

ACO-26.000MHz-LJSA20G,Abracon晶振,长方型钟振,6G无线应用 尺寸图
有源晶体振荡器产品特性：
宽范围。
HCMOS和TTL兼容。
紧密对称选项
三种状态的启用/禁用选项。
快速升降时间。
防静电包装管。
| Manufacturer Part Number | Manufacturer品牌 | Series | Type 类型 | Frequency 频率 | Voltage - Supply电压 | Operating Temperature工作温度 |
| ASV-10.000MHZ-LCS-T | Abracon振荡器 | ASV | XO (Standard) | 10MHz | 3.3V | -40°C ~ 85°C |
| ASFL1-64.000MHZ-EC-T | Abracon振荡器 | ASFL1 | XO (Standard) | 64MHz | 3.3V | -20°C ~ 70°C |
| ASVTX-11-121-19.200MHZ-T | Abracon振荡器 | ASVTX-11 | VCTCXO | 19.2MHz | 3.3V | -40°C ~ 85°C |
| ASE-60.000MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 60MHz | 3.3V | -20°C ~ 70°C |
| ASE2-12.500MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 12.5MHz | 2.5V | -20°C ~ 70°C |
| ASE-22.000MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 22MHz | 3.3V | -20°C ~ 70°C |
| ASE2-27.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 27MHz | 2.5V | -20°C ~ 70°C |
| ASE2-32.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 32MHz | 2.5V | -20°C ~ 70°C |
| ASE2-48.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 48MHz | 2.5V | -20°C ~ 70°C |
| ASE-48.000MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 48MHz | 3.3V | -20°C ~ 70°C |
| ASE-13.500MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 13.5MHz | 3.3V | -20°C ~ 70°C |
| ASE-25.000MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 25MHz | 3.3V | -20°C ~ 70°C |
| ASE-40.000MHZ-ET | Abracon振荡器 | ASE | XO (Standard) | 40MHz | 3.3V | -20°C ~ 70°C |
| ASE2-50.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 50MHz | 2.5V | -20°C ~ 70°C |
| ASE2-30.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 30MHz | 2.5V | -20°C ~ 70°C |
| ASE2-25.000MHZ-ET | Abracon振荡器 | ASE2 | XO (Standard) | 25MHz | 2.5V | -20°C ~ 70°C |
| ASA-16.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 16MHz | 3.3V | -40°C ~ 85°C |
| ASA-26.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 26MHz | 3.3V | -40°C ~ 85°C |
| ASA-12.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 12MHz | 3.3V | -40°C ~ 85°C |
| ASA-40.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 40MHz | 3.3V | -40°C ~ 85°C |
| ASA-60.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 60MHz | 3.3V | -40°C ~ 85°C |
| ASA-19.200MHZ-L-T | 艾博康有源晶振 | ASA | XO (Standard) | 19.2MHz | 3.3V | -40°C ~ 85°C |
| ASA-20.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 20MHz | 3.3V | -40°C ~ 85°C |
| ASA-22.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 22MHz | 3.3V | -40°C ~ 85°C |
| ASA-24.576MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 24.576MHz | 3.3V | -40°C ~ 85°C |
| ASA2-40.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 40MHz | 1.8V | -40°C ~ 85°C |
| ASA2-48.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 48MHz | 1.8V | -40°C ~ 85°C |
| ASA-25.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 25MHz | 3.3V | -40°C ~ 85°C |
| ASA-3.6864MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 3.6864MHz | 3.3V | -40°C ~ 85°C |
| ASA-30.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 30MHz | 3.3V | -40°C ~ 85°C |
| ASA-38.400MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 38.4MHz | 3.3V | -40°C ~ 85°C |
| ASA-48.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 48MHz | 3.3V | -40°C ~ 85°C |
| ASA-7.3738MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 7.3738MHz | 3.3V | -40°C ~ 85°C |
| ASA-8.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 8MHz | 3.3V | -40°C ~ 85°C |
| ASE-30.000MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 30MHz | 3.3V | -40°C ~ 85°C |
| ASE-33.000MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 33MHz | 3.3V | -40°C ~ 85°C |
| ASE-7.3728MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 7.3728MHz | 3.3V | -40°C ~ 85°C |
| ASE-14.31818MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 14.31818MHz | 3.3V | -40°C ~ 85°C |
| ASE-44.000MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 44MHz | 3.3V | -40°C ~ 85°C |
| ASE-60.000MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 60MHz | 3.3V | -40°C ~ 85°C |
| ASE-4.000MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 4MHz | 3.3V | -40°C ~ 85°C |
| ASE-29.4912MHZ-LC-T | Abracon振荡器 | ASE | XO (Standard) | 29.4912MHz | 3.3V | -40°C ~ 85°C |
| ASE3-27.000MHZ-KT | Abracon振荡器 | ASE3 | XO (Standard) | 27MHz | 1.8V | -10°C ~ 70°C |
| ASV-50.000MHZ-LCS-T | Abracon振荡器 | ASV | XO (Standard) | 50MHz | 3.3V | -20°C ~ 70°C |
| ASTXR-12-19.200MHZ-512242-T | Abracon振荡器 | ASTXR | TCXO | 19.2MHz | 1.8V | -30°C ~ 85°C |
| ASV-40.000MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 40MHz | 3.3V | -20°C ~ 70°C |
| ASV-24.576MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 24.576MHz | 3.3V | -20°C ~ 70°C |
| ASV-27.000MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 27MHz | 3.3V | -20°C ~ 70°C |
| ASV-18.432MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 18.432MHz | 3.3V | -20°C ~ 70°C |
| ASV-8.000MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 8MHz | 3.3V | -20°C ~ 70°C |
| ASV-14.7456MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 14.7456MHz | 3.3V | -20°C ~ 70°C |
| ASV-20.000MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 20MHz | 3.3V | -20°C ~ 70°C |
| ASV-4.000MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 4MHz | 3.3V | -20°C ~ 70°C |
| ASV-14.31818MHZ-EJ-T | Abracon振荡器 | ASV | XO (Standard) | 14.31818MHz | 3.3V | -20°C ~ 70°C |
| ASD3-25.000MHZ-EC-T | Abracon振荡器 | ASD | XO (Standard) | 25MHz | 1.8V | -20°C ~ 70°C |
