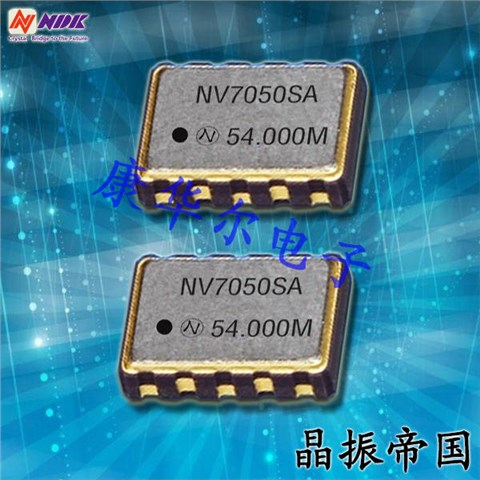

NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振

NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振

产品简介

智能手机7050晶振,产品具有高精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

产品详情

1

石英晶振曲率半径加工技术:有源晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得TCXO(温度补偿晶体振荡器)和SAW(弹性表面波)器件的需要在急速增加。由此,本集团将方针转换至面向量产市场的耐高温晶振产品的再强化上,把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标。

2

项目

符号

晶振规格(LVPECL)

条件

输出频率范围

f0

62.5~220MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-55°C至+125°C

裸存

工作温度

T_use

-40℃至+85℃

请联系我们查看更多资料

-0℃至+85℃

-0℃至+70℃

频率稳定度

f_tol

Max.±25×10-6

Max.±50×10-6

Max.±100×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±2× 10-6/ year Max.

+25,初年度,第一年

3

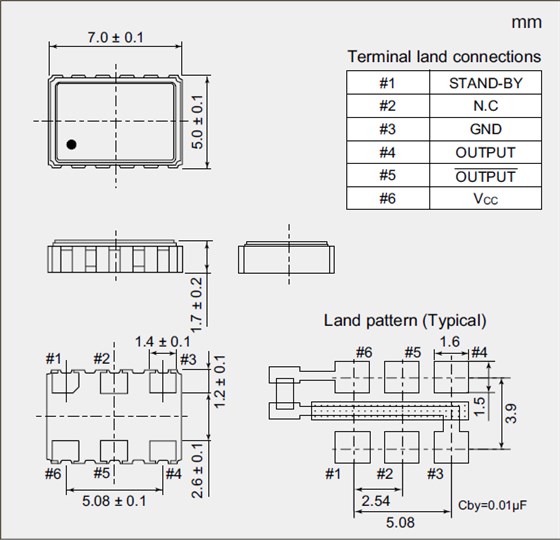

NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振

4

低相噪晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振

每个石英振荡器封装类型的注意事项(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

5

NDK晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。致力于环境保护,包括预防污染。在贴片有源OSC晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。NDK晶振,差分晶振,7311S-DF晶振,进口差分晶振

NDK晶振,差分贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

NDK晶振遵守法规和监管要求,从事环保产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,NDK集团业务政策促进普遍信任的环境管理活动。NDK晶振将:通过NDK以太网晶振适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。
