西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

产品简介

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振,美国CTS晶振公司,CTS晶振,美国进口晶振,315晶振,315LB5I1555T晶振,压控晶振,有源晶振,贴片晶振,5032晶振,石英晶振,六脚晶振,汽车胎压检测晶振,无人机晶振,欧美晶振,高品质晶振,315LB6C1000T晶振,315LB5I1250T晶振,315LB6C1536T晶振。

产品详情

1

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振,美国CTS晶振公司,CTS晶振,美国进口晶振,315晶振,315LB5I1555T晶振,压控晶振,有源晶振,贴片晶振,5032晶振,石英晶振,六脚晶振,汽车胎压检测晶振,无人机晶振,欧美晶振,高品质晶振,315LB6C1000T晶振,315LB5I1250T晶振,315LB6C1536T晶振。

2

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

项目

符号

规格说明

条件

输出频率范围

f0

122.88MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-40to +100

裸存

工作温度

T_use

G: -20to +70

请联系我们查看更多资料

http://www.kdscrystal.com/

H: -40to +85

J: -40to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

3

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

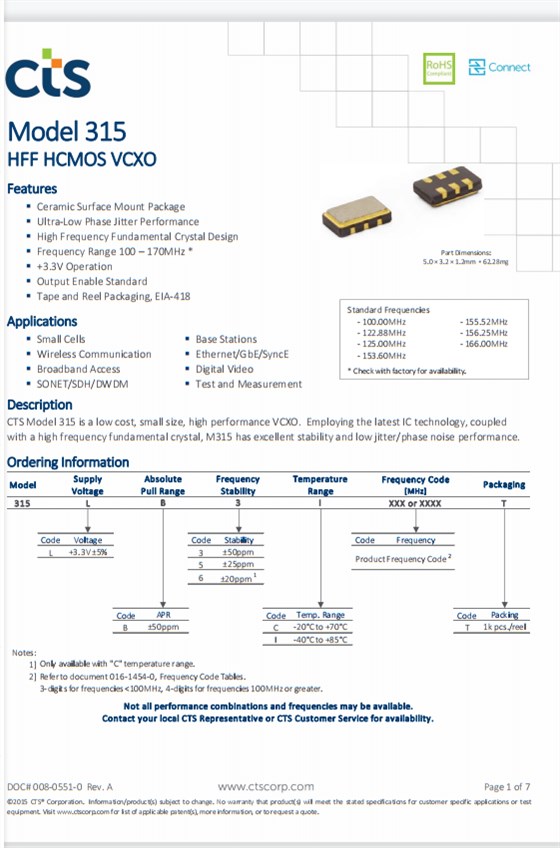

315 5032 VCXO

4

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源:线路电源的线路阻抗应尽可能低。

输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响:重复的温度巨大变化可能会降低受损害的温补晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装:石英贴片晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

5

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振CTS晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,蓝牙晶振并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,CTS晶振集团还开展了各种各样的活动。

CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,无源石英晶体给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

CTS晶振集团运用ISO14001环境管理系统进行环境管理,CTS贴片晶振尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。

西迪斯进口高品质压控5032晶振315,315LB3I1228T有源晶振

315

315(2)

原厂代码 生产商品牌 型号 类型 频率 输出 电压 频率稳定度
315LB3I1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±50ppm
315LB3I1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±50ppm
315LB3I1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±50ppm
315LB3C1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±50ppm
315LB5C1000T CTS晶振 315 VCXO 100MHz HCMOS 3.3V ±25ppm
315LB5I1000T CTS晶振 315 VCXO 100MHz HCMOS 3.3V ±25ppm
315LB6C1000T CTS晶振 315 VCXO 100MHz HCMOS 3.3V ±20ppm
315LB5C1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±25ppm
315LB3C1000T CTS晶振 315 VCXO 100MHz HCMOS 3.3V ±50ppm
315LB3C1250T CTS晶振 315 VCXO 125MHz HCMOS 3.3V ±50ppm
315LB3I1000T CTS晶振 315 VCXO 100MHz HCMOS 3.3V ±50ppm
315LB5C1250T CTS晶振 315 VCXO 125MHz HCMOS 3.3V ±25ppm
315LB5I1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±25ppm
315LB6C1228T CTS晶振 315 VCXO 122.88MHz HCMOS 3.3V ±20ppm
315LB3I1250T CTS晶振 315 VCXO 125MHz HCMOS 3.3V ±50ppm
315LB5I1250T CTS晶振 315 VCXO 125MHz HCMOS 3.3V ±25ppm
315LB6C1250T CTS晶振 315 VCXO 125MHz HCMOS 3.3V ±20ppm
315LB5C1536T CTS晶振 315 VCXO 153.6MHz HCMOS 3.3V ±25ppm
315LB5I1536T CTS晶振 315 VCXO 153.6MHz HCMOS 3.3V ±25ppm
315LB6C1536T CTS晶振 315 VCXO 153.6MHz HCMOS 3.3V ±20ppm
315LB3C1536T CTS晶振 315 VCXO 153.6MHz HCMOS 3.3V ±50ppm
315LB5C1555T CTS晶振 315 VCXO 155.52MHz HCMOS 3.3V ±25ppm
315LB3C1555T CTS晶振 315 VCXO 155.52MHz HCMOS 3.3V ±50ppm
315LB3C1562T CTS晶振 315 VCXO 156.25MHz HCMOS 3.3V ±50ppm
315LB3I1536T CTS晶振 315 VCXO 153.6MHz HCMOS 3.3V ±50ppm
315LB5I1555T CTS晶振 315 VCXO 155.52MHz HCMOS 3.3V ±25ppm
315LB6C1555T CTS晶振 315 VCXO 155.52MHz HCMOS 3.3V ±20ppm
315LB3I1555T CTS晶振 315 VCXO 155.52MHz HCMOS 3.3V ±50ppm
315LB3I1562T CTS晶振 315 VCXO 156.25MHz HCMOS 3.3V ±50ppm
