SG2520VGN差分石英晶振,X1G0059010004,EPSON爱普生晶振,6GWIFI晶振,尺寸为2.5*2.0mm,频率为156.25MHZ,LVDS输出差分晶振,LVDS差分振荡器,差分石英振荡器,OSC晶振,日本进口晶振,进口有源晶振,有源晶体振荡器,5G/6G将使网络通信流量呈指数级增长。5G/6G通信网络要求高速宽频带,同时最大限度地减少噪音。这将实现与高频率,低抖动用于通信设备的参考时钟,其中将使用小尺寸光模块。SG2016VGN/SG2520VGN是非常受欢迎的SG3225VEN系列的下一代产品具有广泛的可用频率范围,低抖动和改进的频率容限的功能组合由于在更小的封装中使用了带有温度补偿的内部设计IC,因此性能更好。
有源晶振产品应用范围:网络设备(路由器、交换机、光模块等),数据中心,测试和测量设备,工厂自动化,高速转换器,如ADC和DAC等领域。SG2520VGN差分石英晶振,X1G0059010004,EPSON爱普生晶振,6GWIFI晶振.
SG2520VGN差分石英晶振,X1G0059010004,EPSON爱普生晶振,6GWIFI晶振参数表
| [ 2 ] Absolute Maximum Ratings | |||||||||||||||||
| Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
| Min. | Typ. | Max. | |||||||||||||||
| Maximum supply voltage | VCC | -0.3 | - | 4.0 | V | ||||||||||||
| Input voltage | Vin | -0.3 | - | VCC+ 0.5 | V |
一一 OE/ST terminal |
|||||||||||
| Storage temperature range | T_stg | -55 | - | +125 | °C | ||||||||||||
| [ 3 ] Operating Range | |||||||||||||||||
| Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
| Min. | Typ. | Max. | |||||||||||||||
| Supply voltage | VCC | 1.71 | 1.8 | 1.89 | V | Suffix: E, Output option: A or C | |||||||||||
| 2.375 | 2.5 | 2.625 | V | Suffix: D | |||||||||||||
| 3.135 | 3.3 | 3.465 | V | Suffix: C | |||||||||||||
| Supply voltage | GND | 0.0 | 0.0 | 0.0 | V | ||||||||||||
| Operating temperature range | T_use | -40 | +25 | +85 | °C | Suffix: G | |||||||||||
| -40 | +25 | +105 | °C | Suffix: H | |||||||||||||
| LVDS load condition | L_LVDS | 100 | Ω | ||||||||||||||
|
* Power supply startup time (0 %VCC→90 %VCC) should be more than 150 μs * A 0.1 μF and a 10 μF bypass capacitor should be connected between VCCand GND pins located close to the device |
|||||||||||||||||
| [ 4 ] Frequency Characteristics(Unless stated otherwise [ 3 ] Operating Range) | |||||||||||||||||
| Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
| Min. | Typ. | Max. | |||||||||||||||
| Output frequency *1 | fo |
|
- | 156.25 | MHz | ||||||||||||
Frequency tolerance *2
|
f_tol | -25 | - | +25 | ×10-6 | Suffix: D | |||||||||||
| -50 | - | +50 | ×10-6 |
Suffix: J
|
|||||||||||||
| Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
| Min. | Typ. | Max. | |||||||||||||||
| Startup time | t_str | - | - | 10 | ms | t = 0 at 90 % VCC | |||||||||||
| Current consumption | ICC | - | - | 25 | mA |
Output option: A, fo < 212 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||
| - | - | 28 | mA |
Output option: A, fo≥212 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 30 | mA |
Output option: B, fo < 212 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 35 | mA |
Output option: B, fo≥212 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 25 | mA |
Output option: C, fo < 212 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 28 | mA |
Output option: C, 212 MHz≤fo < 392 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 30 | mA |
Output option: C, fo≥392 MHz VCC= 2.5 V, 3.3 V Typ. |
|||||||||||||
| - | - | 25 | mA |
Output option: A or C VCC= 1.8 V Typ. |
|||||||||||||
| Disable current | I_dis | - | - | 20 | mA | OE = GND | |||||||||||
| Stand-by current | I_std | - | - | 30 | μA |
![]() = GND, T_use Max. = +85 °C
|
|||||||||||
| - | - | 60 | μA |
![]() = GND, T_use Max. = +105 °C
|
|||||||||||||
| Rise time / Fall time | tr / tf | - | - | 0.35 | ns | 20 % - 80 % of VSW | |||||||||||
| Symmetry | SYM | 45 | 50 | 55 | % | At output crossing point | |||||||||||
| Output voltage | VOD | 250 | - | 450 | mV | Output option: A | |||||||||||
| 400 | - | 800 | mV |
Output option: B Not available for VCC= 1.8 V Typ. |
|||||||||||||
| 300 | - | 600 | mV | Output option: C | |||||||||||||
| dVOD | - | - | 50 | mV | |VOD1- VOD2| | ||||||||||||
| VOS | 1.15 | - | 1.35 | V | VCC= 2.5 V, 3.3 V Typ. | ||||||||||||
| 0.65 | - | 0.85 | V | VCC= 1.8 V Typ. | |||||||||||||
| dVOS | - | - | 50 | mV | |VOS1- VOS2| | ||||||||||||
| Differential swing | VSW | 500 | - | 900 | mV | Output option: A | |||||||||||
| 800 | - | 1 600 | mV |
Output option: B Not available for VCC= 1.8 V Typ. |
|||||||||||||
| 600 | - | 1 200 | mV | Output option: C | |||||||||||||
| Input voltage | VIH | 70 % VCC | - | - | V |
![]() ![]() OE/terminal |
|||||||||||
| VIL | - | - | 30 % VCC | V | |||||||||||||
| Output disable time (OE) | tstp_oe | - | - | 100 | ns | OE terminal HIGH → LOW | |||||||||||
| Output disable time (ST) | tstp_st | - | - | 100 | ns |
![]() terminal HIGH → LOW
|
|||||||||||
| Output enable time (OE) | tsta_oe | - | - | 500 | ns | OE terminal LOW → HIGH | |||||||||||
| Output enable time (ST) | tsta_st | - | - | 10 | ms |
![]() terminal LOW → HIGH
|
|||||||||||
|
Phase jitter VCC= 2.5 V, 3.3 V Typ. Offset frequency fo < 50 MHz; 12 kHz to 5 MHz fo≥50 MHz: 12 kHz to 20 MHz |
tPJ | - | - | 250 | fs | fo < 100 MHz | |||||||||||
| - | - | 100 | fs | 100 MHz≤fo≤156 MHz | |||||||||||||
| - | - | 60 | fs | 156 MHz < fo≤212 MHz | |||||||||||||
| - | - | 50 | fs | fo > 212 MHz | |||||||||||||
|
Phase jitter VCC= 1.8 V Typ. Offset frequency fo < 50 MHz: 12 kHz to 5 MHz fo≥50 MHz: 12 kHz to 20 MHz |
- | - | 400 | fs | fo < 100 MHz | ||||||||||||
| - | - | 130 | fs | 100 MHz≤fo≤156 MHz | |||||||||||||
| - | - | 70 | fs | 156 MHz < fo≤212 MHz | |||||||||||||
| - | - | 60 | fs | fo > 212 MHz | |||||||||||||

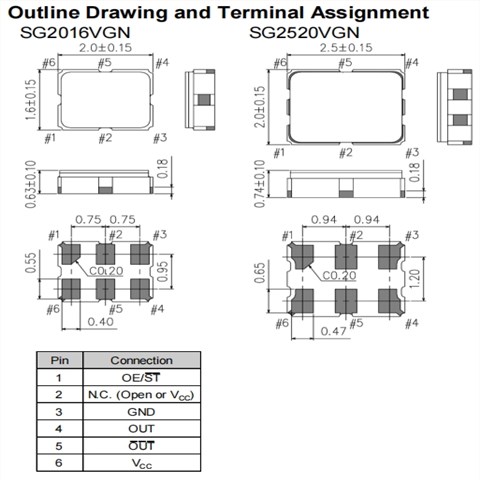

SG2520VGN差分石英晶振,X1G0059010004,EPSON爱普生晶振,6GWIFI晶振 尺寸图
产品特性:
石英晶体振荡器(SPXO)
频率范围(fo): 25MHz至50MHz
输出:LVDS
电源电压:1.8 V型。/2.5 V/3.3V类型
工作温度:-40℃~ +105℃
更多相关日本爱普生晶振型号
| 编码 | Model/型号 | Frequency/频率 | LxWxH/尺寸 | Output Wave/输出方式 | Supply Voltage/电源电压 | Ope Temperature/工作温度 |
| X1M0003510020 | XG-2121CA | 200.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510021 | XG-2121CA | 312.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510022 | XG-2121CA | 300.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510029 | XG-2121CA | 402.832000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510030 | XG-2121CA | 322.265625 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| X1M0003510032 | XG-2121CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510033 | XG-2121CA | 322.265625 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510034 | XG-2121CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510035 | XG-2121CA | 250.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510036 | XG-2121CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510037 | XG-2121CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510038 | XG-2121CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| X1M0003510039 | XG-2121CA | 200.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003510040 | XG-2121CA | 250.000000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.375 to 2.625 V | 0 to 70 °C |
| X1M0003610001 | XG-2103CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0003610002 | XG-2103CA | 133.333333 MHz | 7.00 x 5.00 x 1.20 mm | LVDS | 2.970 to 3.630 V | -20 to 70 °C |
| X1M0004210002 | MG7050VAN | 212.500000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | 0 to 70 °C |
| X1M0004210003 | MG7050VAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | 0 to 70 °C |
| X1M0004210004 | MG7050VAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.375 to 2.625 V | -20 to 70 °C |
| X1M0004210005 | MG7050VAN | 644.531250 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.375 to 2.625 V | -20 to 70 °C |
| X1M0004210006 | MG7050VAN | 322.265625 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.375 to 2.625 V | -20 to 70 °C |
| X1M0004210007 | MG7050VAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210008 | MG7050VAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210009 | MG7050VAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210010 | MG7050VAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210011 | MG7050VAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210012 | MG7050VAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210013 | MG7050VAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210014 | MG7050VAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | -5 to 85 °C |
| X1M0004210015 | MG7050VAN | 322.265625 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.970 to 3.630 V | 0 to 70 °C |
| X1M0004210016 | MG7050VAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LVDS | 2.375 to 2.625 V | -5 to 85 °C |
| X1G0059010001 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059010002 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059010003 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059010004 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 105 °C |
| X1G0059010006 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059010007 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 105 °C |
| X1G0059010008 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | 差分晶振LVDS | 2.375 to 2.625 V | -40 to 105 °C |
| X1G0059410001 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410002 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059410003 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 105 °C |
| X1G0059410004 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410005 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 105 °C |
| X1G0059410006 | SG2520VHN | 155.520000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410007 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410008 | SG2520VHN | 174.703000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059410009 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 105 °C |
| X1G0059410010 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410011 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410603 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V | -40 to 85 °C |
| X1G0059410604 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V | -40 to 85 °C |
| X1G0059410605 | SG2520VHN | 467.529297 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
