石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;

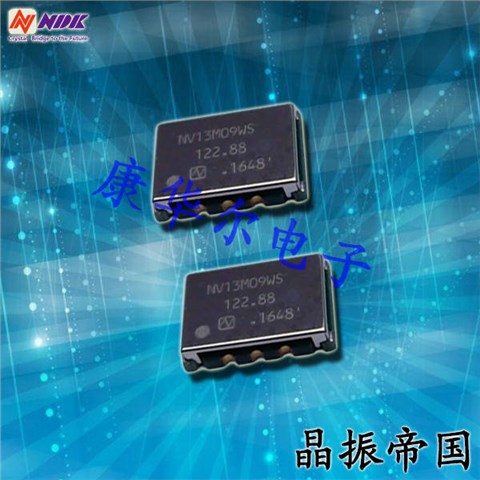

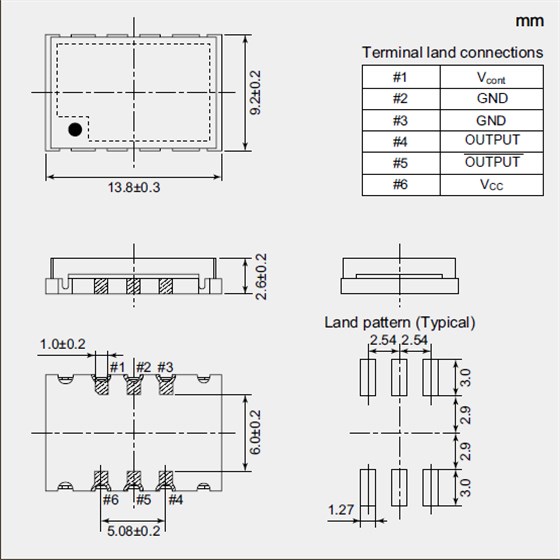

NDK晶振,压控晶振,NY13M09WA晶振,LVPECL晶体振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
日本电波工业株式会社作为晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用。贴片晶振技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力。


|
				 项目  |

				 符号  |

				 晶振规格  |

				 条件  |

|
				 输出频率范围  |

				 f0  |

				 1680~2200MHZ  |

				 请联系我们以便获取其它可用频率的相关信息  |

|
				 电源电压  |

				 VCC  |

				 +3.3V  |

				 请联系我们以了解更多相关信息  |

|
				 储存温度  |

				 T_stg  |

				 -40°C至+85°C  |

				 裸存  |

|
				 工作温度  |

				 T_use  |


					  |

				 请联系我们查看更多资料  |

|
				 -10°C至+85°C  |
		|||
|

					  |
		|||
|
				 频率允许偏差 可变范围/控制电压  |

				 f_tol  |

				 |


  |

|
				 Max.±70×10-6  |
		|||
|
				 Min.±120×10-6/+1.65±1.65V  |
		|||
|
				 功耗  |

				 ICC  |

				 3.5 mA Max.  |

				 无负载条件、最大工作频率  |

|
				 待机电流  |

				 I_std  |

				 3.3μA Max.  |

				 ST=GND  |

|
				 占空比  |

				 SYM  |

				 45 % to55 %  |

				 50 % VCC极, L_CMOS≦15 pF  |

|
				 输出电压  |

				 VOH  |

				 VCC-0.4V Min.  |


  |

|
				 VOL  |

				 0.4V Max.  |


  |
		|
|
				 输出负载条件  |

				 L_CMOS  |

				 15pF  |


  |

|
				 输入电压  |

				 VIH  |

				 80% VCCMax.  |

				 ST终端  |

|
				 VIL  |

				 20 % VCCMax.  |
		||
|
				 上升/下降时间  |

				 tr / tf  |

				 4 ns Max.  |

				 20 % VCCto 80 % VCC极, L_CMOS=15 pF  |

|
				 振荡启动时间  |

				 t_str  |

				 3 ms Max.  |

				 t=0 at 90 %  |

|
				 频率老化  |

				 f_aging  |

				 ±1×10-6/year Max.  |

				 +25℃,初年度,第一年  |





每个压控振荡器封装类型的注意事项(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。NDK晶振,压控晶振,NY13M09WA晶振,LVPECL晶体振荡器
(2)陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装进口晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致石英贴片晶振气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。


NDK通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。NDK晶振,压控晶振,NY13M09WA晶振,LVPECL晶体振荡器
NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到高精度石英晶体振荡器针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。
NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过压控六脚贴片晶振充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
