首页 NDK晶振

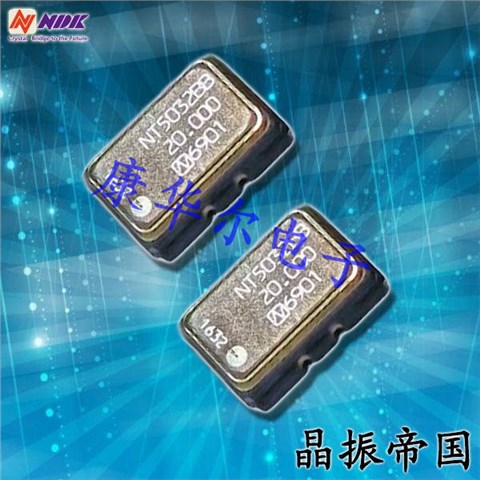

NDK晶振,温补晶振,NT5032BA晶振,Oscillator

NDK晶振,温补晶振,NT5032BA晶振,OscillatorNDK晶振,温补晶振,NT5032BA晶振,Oscillator

产品简介

小型有源贴片晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

产品详情

1

厚度单位: ?全自动5032晶振晶片清洗技术:采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去晶片污染物,并防止人工污染。

NDK晶振,温补晶振,NT5032BA晶振,Oscillator,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓,但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化,使得TCXO晶振(温度补偿晶体振荡器)和SAW(弹性表面波)器件的需要在急速增加。由此,本集团将方针转换至面向量产市场的产品的再强化上,把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域,利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益,来努力达成销售额500亿日元企业的复活的目标。

2

项目

符号

晶振规格

条件

输出频率范围

f0

10~40MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-50°C至+125°C

裸存

工作温度

T_use

-40°C至+105°C

请联系我们查看更多资料

-40°C至+85°C

-10°C至+70°C

频率温度特性

f_tol

Max.±0.5×10-6

Max.±0.28×10-6

Max.±0.07×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4V Max.

输出负载条件

L_CMOS

10~15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±1×10-6/year Max.

+25,初年度,第一年

3

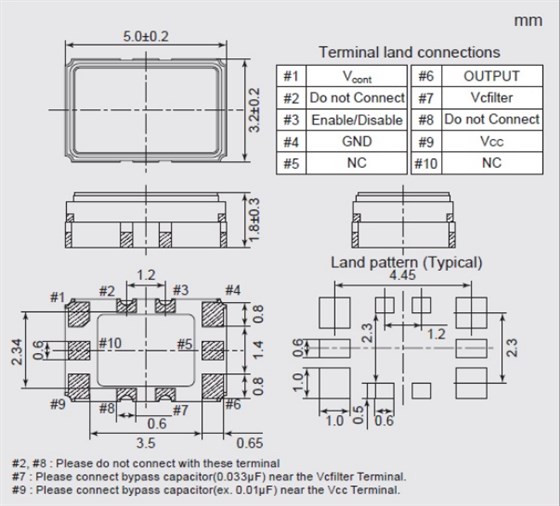

NDK晶振,温补晶振,NT5032BA晶振,Oscillator

4

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存5032mm晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。NDK晶振,温补晶振,NT5032BA晶振,Oscillator

耐焊性:将高精度晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

低消耗晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

5

NDK晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。NDK晶振,温补晶振,NT5032BA晶振,Oscillator

NDK晶振遵守法规和监管要求,从事环保产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,NDK集团业务政策促进普遍信任的环境管理活动。NDK晶振将:通过适当控制环境影响的物质,减少5032mm有源晶振能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。

NDK通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据无线通讯模块晶振环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
