产品简介

小体积贴片2520mm石英晶振,外观小型,表面贴片型晶体振荡器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高的耐热性强.满足无铅焊接的回流温度曲线要求.

产品详情

1

而石英晶体振荡器,是利用了压电石英晶片跟振荡线路相结合.一颗石英晶体振荡器里面有2520晶振片,二极管,电容,电阻,IC相组成的.石英晶体振荡器可以分为4大类,也可以称呼为【有源晶振】等.1:普通石英晶体振荡器【TCXO】,2:压控晶振【VCXO】,3:温补晶振【TCXO】,4:恒温晶振【OCXO】

KDS晶振,压控温补晶振,DSA221SDN晶振,石英贴片晶振,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶体振荡器晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

9.6~52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.68~3.5V

请联系我们以了解更多相关信息

储存温度

T_stg

-40to +85

裸存

工作温度

T_use

G: -20to +70

请联系我们查看更多资料

H: -40to +85


频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

3

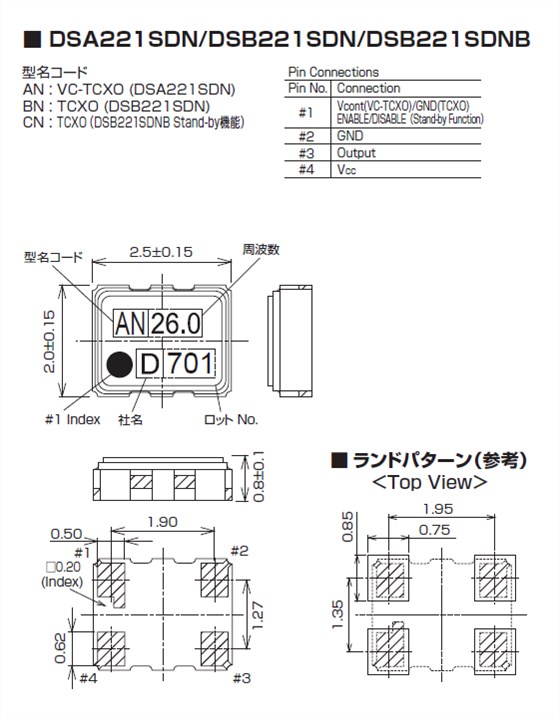

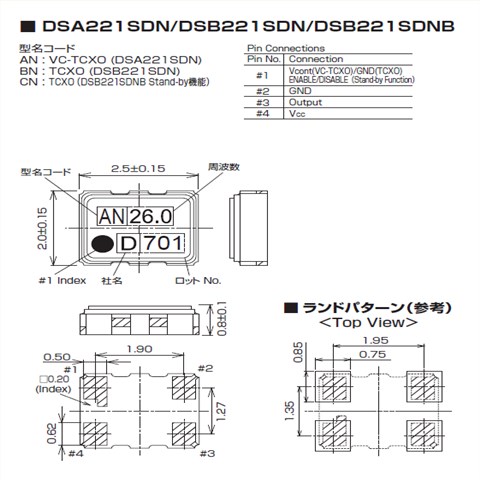

DSA221SDN DSB221SDN DSB221SDNB 2520

4

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存进口石英晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。KDS晶振,压控温补晶振,DSA221SDN晶振,石英贴片晶振

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至有源晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

5

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强进口石英晶体振荡器环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响. KDS晶振,压控温补晶振,DSA221SDN晶振,石英贴片晶振

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器,GPS导航仪有源晶振,石英晶振更趋于绿色,提高本公司的社会形象.

KDS晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过2.5*2.0mm晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.KDS晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
