台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体

台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体

产品简介

    台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体,TXC晶振,SMD晶振,无源石英晶体,石英晶体谐振器,石英晶振,型号9HT11,编码9HT11-32.768KEZC-T是一款金属面贴片型的无源晶振,尺寸为2012mm,频率32.768KHZ,工作温度-40~+85°C,产品具备良好的可靠性能和稳定性能,十分适合用于小型移动设备,通信设备,消费电子等行业,并得到广大用户的认可.

    9HT11-32.768KBZF-T石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体

产品详情

1 台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体,TXC晶振,SMD晶振,无源石英晶体,石英晶体谐振器,石英晶振,型号9HT11,编码9HT11-32.768KEZC-T是一款金属面贴片型的无源晶振,尺寸为2012mm,频率32.768KHZ,工作温度-40~+85°C,产品具备良好的可靠性能和稳定性能,十分适合用于小型移动设备,通信设备,消费电子等行业,并得到广大用户的认可.

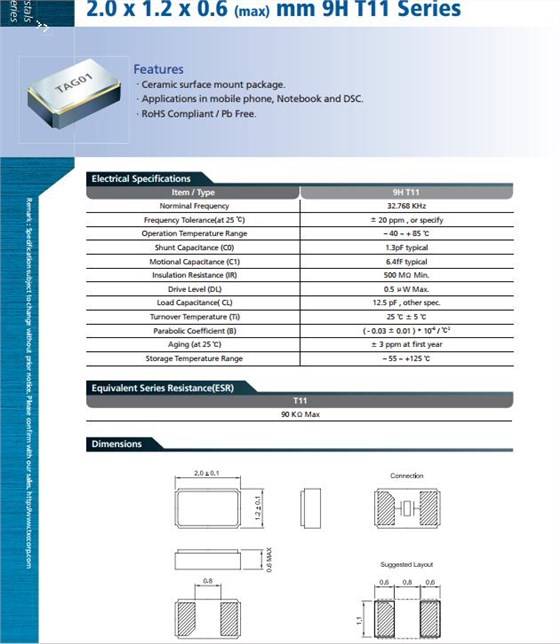

9HT11-32.768KBZF-T石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体29HT11-32.768KEZC-T晶振 参数表

TXC晶振

单位

9HT11晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.1μW Max.

推荐:1μW~100μW

频率公差

f_— l

±10 × 10-6
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/

频率温度特征

f_tem

±20 × 10-6,±30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6PF,7PF,12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

≤ 90 KΩ

-40°C —+85°C,DL = 100μW

频率老化

f_age

±3 × 10-6/ year Max.

+25°C,第一年

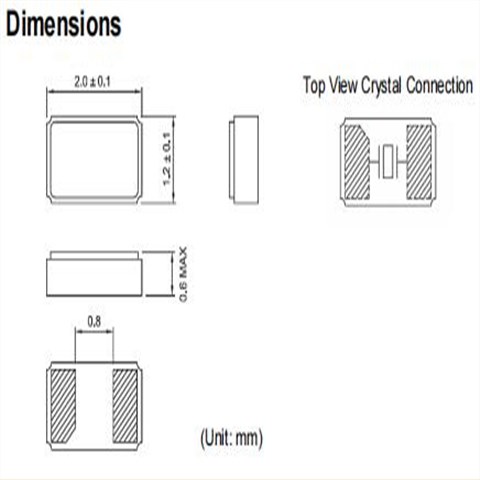

3台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体尺寸图

9HT11 11

4

9HT11-32.768KEZC-T晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对贴片石英晶振产品使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体
PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶振晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面无源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶振晶体产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体5

TXC晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进。

承诺保护环境,重视员工、客户和公众的健康和安全。我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性。

建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。

环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺。台湾晶技晶振9HT11,9HT11-32.768KEZC-T无源晶体

环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具。我们将确保适当的人力资源和充分的财力保障。每年我们都将建立可测量的环境管理以及行为改进的目标和指标。

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩。我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训。

1.为环境保护和降低成本开发绿色技术。

2.为协调发展,共同参与社会的环境、健康与安全的改善活动。

3.在进口晶振产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素。

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准。

5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责。

Manufacturer Part Number原厂编码 Manufacturer厂家 Series型号 Type 系列 Frequency Operating Temperature工作温度 尺寸 产品类型
9HT11-32.768KDZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KDZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KDZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KDZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KDZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KDZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KEZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KEZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KEZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZY-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZY-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768K晶振 -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZY-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZF-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZC-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZB-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZB-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KBZB-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KAZB-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11-32.768KAZB-T TXC晶振 9HT11 kHz Crystal (Tuning Fork) 32.768kHz -40°C ~ 85°C 2.0*1.2mm 石英贴片晶振
9HT11
