NDK晶振,有源晶振,2725N晶振,小体积晶振

NDK晶振,有源晶振,2725N晶振,小体积晶振NDK晶振,有源晶振,2725N晶振,小体积晶振

产品简介

贴片晶振具有适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1V to+3.2V±0.1V )高度:高1.0 mm,体积:0.007 cm3,重量:0.024g,小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

产品详情

1

石英晶振曲率半径加工技术:贴片石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

NDK晶振,有源晶振,2725N晶振,小体积晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的耐高温晶振产品,我们始终追求最高品质的产品生产和服务,以「通过对客户的服务,为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命,今后也会为社会的[安全?安心?舒适]作出贡献。请各位继续给予我们支持!

2

项目

符号

晶振规格(CMOS)

条件

输出频率范围

f0

2.5~70MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+5.0V

请联系我们以了解更多相关信息

储存温度

T_stg

-55°C至+125°C

裸存

工作温度

T_use

-20℃至+70℃

请联系我们查看更多资料

-10℃至+70℃

-10℃至+60℃

频率稳定度

f_tol

Max.±30×10-6

Max.±50×10-6

Max.±100×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15pF

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±2× 10-6/ year Max.

+25,初年度,第一年

3

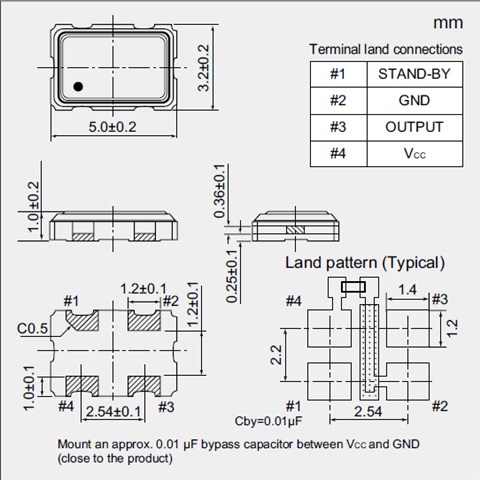

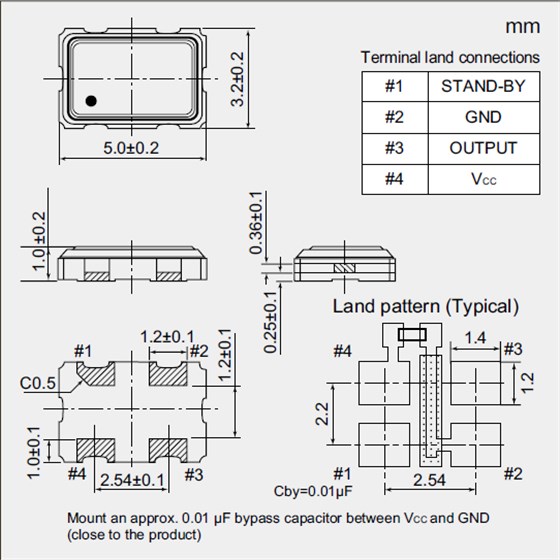

NDK晶振,有源晶振,2725N晶振,小体积晶振

4

石英贴片晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。NDK晶振,有源晶振,2725N晶振,小体积晶振

(2)陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装OSC进口晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当Oscillator的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

5

NDK晶振遵守法规和监管要求,从事产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,NDK集团业务政策促进普遍信任的环境管理活动。NDK晶振将:通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。NDK晶振,有源晶振,2725N晶振,小体积晶振

NDK通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据有源5032贴片晶振环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到日本进口晶振针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。
