在5G全系列基站,小微轻量化基站,运营商骨干承载网,大型数据中心时钟同步系统,高端光传输网络,工业分组交换专网,卫星授时终端等新一代数字化通信基础设施中,时钟系统是整个网络数据交互,业务传输,设备联动的核心基准.其中时钟同步精度,全温区长期频稳度,GPS设备晶振/北斗失锁后的断电保持(Holdover)能力,复杂工况高低温环境适应性四大核心指标,直接决定网络传输流畅度,跨设备数据同步一致性,通信业务持续在线能力与设备长期运行可靠性.随着5G,算力网络,工业互联网的规模化普及,传统时钟器件的性能短板被持续放大:常规TCXO温补晶振,普通SPXO普通振荡器,受环境温度剧烈波动,器件长期自然老化,供电电压微小漂移,电磁干扰串扰等多重因素影响,存在频率温漂误差大,短时漂移明显,断电守时时长极短,长期累积偏差超标等诸多问题,完全无法满足高端通信网络,核心数据机房,工业专网的精密计时与稳定同步标准,难以应对严苛的商用级,工业级,运营商级时序要求.

作为全球高端频率时序器件头部品牌,IQD深耕精密石英晶振研发制造数十年,掌握晶片精密研磨,微恒温控制,ASIC专用时序芯片,MEMS谐振优化,智能温度补偿等核心核心技术.针对当下通信网络计时领域"高精度与小体积不可兼得,高稳度与低功耗相互冲突,长守时与低成本难以平衡"的行业痛点,IQD重磅推出汞系(Mercury/Mercury+)微型OCXO恒温石英晶体振荡器全系产品.该系列器件摒弃传统OCXO笨重分立架构,采用全新自研ASIC集成架构,微型一体化恒温腔体,超高精密SC切割晶片与XMEMS谐振增强工艺,彻底打破传统OCXO体积庞大,功耗过高,预热时间漫长,批量成本高昂的固有弊端,成功实现超微型封装尺寸,行业顶级频率稳定度,超长时间断电计时保持,极低日老化累积漂移四大核心性能突破,成为当前通信网络高精度计时,时钟精准同步,断网长效守时场景的标杆级解决方案,广泛适配各类高端网络计时设备量产落地.

康华尔电子有限公司作为IQD晶振品牌官方授权正规代理商,深耕通信高精度时钟器件,工业精密频率器件行业多年,全程跟进IQD汞系微型OCXO产品迭代,技术升级与市场落地,熟悉全系产品参数特性,适配场景与量产调试要点.公司所有在售IQD汞系OCXO均为原厂直供,100%原装正品,全程品质可溯源,全系列型号现货储备充足,供货稳定高效,可快速响应客户试样测试,小批量验证,大批量量产全阶段需求.依托IQD原厂官方设计手册,权威应用规范以及多年网络计时项目落地实战经验,我们精心打磨,全面扩写发布本版IQD汞系微型OCXO网络计时应用技术指南,系统覆盖产品核心原理,差异化性能优势,场景化精准选型,标准化硬件电路设计,PCB精细化布局规范,上电预热调试技巧,Holdover守时系统设计,工程量产避坑要点与故障排查方案,全方位助力通信研发,硬件工程师,结构工程师快速落地高标准,高可靠,可量产的高精度网络时钟方案.技术咨询,样品免费申请,定制化方案匹配,批量采购合作热线:0755-27838351.

一,网络计时行业痛点:为什么普通晶振无法满足高端同步需求？

运营商级,工业级晶振,数据中心级通信网络拥有极其严苛的时钟同步分级考核标准,从基础Stratum3标准,进阶Stratum3E高标准到高端核心网同步体系,均对时钟器件的全温区温度稳定度,单日/长期老化漂移,短时频率抖动,高低温切换漂移,断电保持时长等关键参数设置了明确的硬性阈值,任何一项参数不达标都会触发设备同步告警,业务降级甚至业务中断.在实际工程调试,批量量产与长期运维过程中,绝大多数网络设备出现的时钟同步失效,实时时钟偏移,通信业务间歇性闪断,高速数据传输丢包,断网失锁后快速失步,时序数据错乱等疑难问题,经过溯源排查,核心诱因均为低端时钟器件的固有性能短板,而非设备程序,电路架构问题,具体痛点集中体现在以下四点:

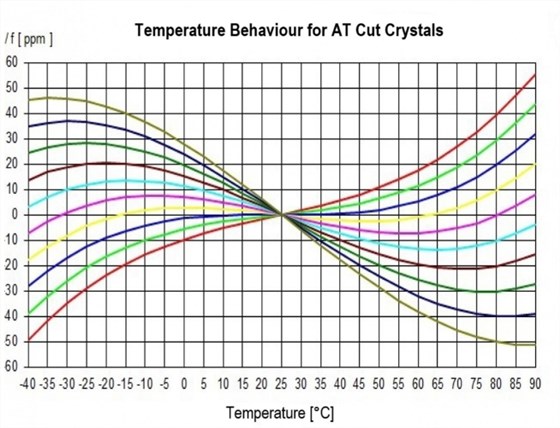

1.温度漂移过大,全工况精度无法保障:运营商户外基站,野外光传输设备,边缘机房,露天部署的专网设备常年面临极端温差环境,昼夜温差,四季温差,设备自身发热叠加环境温度变化,工况温度跨度极大.常规商用TCXO温补晶振全温区温漂普遍在±100ppb~±500ppb,微小的温度波动即可引发明显频率偏移,轻松超出网络同步精度阈值,频繁触发设备同步告警,时序校准重启,严重影响网络业务稳定性.

2.断电守时能力薄弱,异常工况极易失步:现代通信网络高度依赖GPS,北斗卫星授时与上游IEEE1588网络同步链路,但实际运行中频繁出现卫星信号遮挡,雨雪天气信号衰减,同步链路波动,短时断网,设备瞬时断电重启等异常场景.普通TCXO温补晶振,SPXO晶振无长效频率保持能力,在授时信号失锁后的短短数分钟内,时钟偏差就会快速超出行业标准阈值,直接引发基站临时退服,光传输业务中断,专网数据时序错乱,设备离线失步等重大故障.

3.长期老化漂移严重,运维成本居高不下:普通民用,工业级时钟晶振出厂筛选标准宽松,自然老化率高,设备长期7×24小时不间断在线运行后,频率累积误差会持续放大,逐年递增.多数设备运行1~2年后,时钟精度就会严重超标,需要运维人员定期上门人工校准,器件更换,不仅耗费大量人力,物力,财力,还会频繁打断网络正常运行状态,大幅提升运营商与企业的后期运维成本.

4.体积与性能相互矛盾,无法适配小型化趋势:传统大型OCXO恒温晶振虽然具备较高的频率稳定度,但存在体积臃肿,整机功耗高,上电预热时间漫长,安装空间要求大,批量成本高昂等缺陷,完全无法适配当下5G小微基站,RRH拉远单元,高密度数据中心交换机,小型化专网终端等设备的微型化,轻量化,低功耗,高密度集成设计需求,陷入"高精度则大体积,小体积则低精度"的行业困境.

针对以上网络计时行业四大核心痛点,IQD汞系微型OCXO针对性突破技术瓶颈,通过自研Mercury专属ASIC时序芯片架构,微型一体化密闭恒温腔体,超高精密SC切割低损耗石英晶片,XMEMS微谐振增强工艺,智能动态温度补偿算法五大核心技术加持,完美平衡超小体积,低运行功耗,超高频率稳定度,超长断电守时四大核心特性,从硬件底层彻底解决传统时钟器件的性能短板,完全契合新一代5G通信,数据中心,工业专网,精密授时设备的严苛设计标准与量产需求.

二,IQD汞系(Mercury)微型OCXO核心工作原理

OCXO恒温晶振的核心技术优势,是通过物理恒温方式彻底根除温度漂移问题,这也是其精度远超TCXO,SPXO的核心原因.常规晶振依靠软件算法补偿温漂,存在补偿滞后,精度有限的问题,而IQD汞系微型OCXO采用主动式精准恒温控制原理,将内部石英晶片的谐振工作温度恒定在92℃最优恒温区间,彻底隔绝外界环境温度变化,设备发热带来的谐振参数波动,从物理层面实现近乎零温漂的频率输出.相较于传统OCXO分立元件架构,IQD汞系全系产品采用高度集成ASIC一体化设计,将高频振荡电路,智能恒温控制模块,高灵敏温度采样单元,低压稳压补偿单元,精密频率微调单元全部集成于微型芯片内部,大幅缩减器件体积,降低整机功耗,缩短上电预热时间,实现微型化,低功耗晶体振荡器,快启动,超高稳定度的全方位性能升级.

IQD汞系微型OCXO整体工作逻辑清晰,架构精密,依托三大核心模块协同工作,构建高精度,高可靠,长守时的时钟时序系统,完美适配各类高端网络计时场景:

1.高精度恒温控温模块:器件内置微型密闭加热腔体与超高灵敏度数字温度传感器,可毫秒级实时采集器件内部与外部环境温度,动态智能调节加热功率,实现恒温闭环控制.无论外界环境温度在-40℃~+85℃超宽区间内剧烈波动,均可稳定将石英晶片工作温度锁定在最优谐振温度,彻底抵消环境温差带来的频率偏移,实现全温区近乎零漂移的纯净频率输出.

2.低损耗精密谐振模块:全系搭载军工级高等级SC切割石英晶片,搭配IQD专属XMEMS微谐振精密加工工艺,大幅降低晶片谐振损耗,减少信号衰减,抑制杂波谐振,具备相位噪声优异,频率重复性高,长期谐振稳定,抗振动干扰能力强等优势,从源头保障输出时钟信号波形规整,频谱纯净,时序精准,为网络高精度同步奠定硬件基础.

3.智能补偿与Holdover锁存模块:内置IQD原厂专属高精度频率补偿算法,可实时动态修正器件长期老化,供电电压微小波动,工况环境变化带来的细微频率误差,持续维持高精度输出.同时搭载专属断电守时锁存机制,当设备遭遇GPS/北斗授时失锁,上游网络同步链路中断,短时断网断电等异常工况时,可立即触发Holdover守时模式,依托器件自身超高频率稳定度,长时间维持精准时钟输出,避免网络失步,业务中断,极大提升设备容错能力与运行稳定性.

三,IQD汞系微型OCXO核心性能优势(网络计时专属)

IQD汞系Mercury标准系列,Mercury+增强系列,MercuryX高端系列微型OCXO,是IQD针对通信网络精密同步,工业长效守时,数据中心时钟校准等高端场景专属研发的定制化器件.全系核心性能参数全面碾压传统TCXO温补晶振与市面普通小型OCXO,各项指标严格达标Stratum3,Stratum3E运营商级通信时钟分级标准,完美适配5G通信基站,骨干光传输车载网络6G晶振,大型数据中心,工业以太网,专网通信设备的高精度时序需求,是当前商用网络计时领域性价比与性能综合最优的时钟解决方案.

1.极致超高频率稳定度,全温区近乎零漂移

IQD汞系OCXO具备行业顶尖的全温区频率稳定性能,彻底解决温差漂移难题.其中标准Mercury系列,在-20℃~+70℃常规设备工作温区内,频率稳定度可达±10ppb,完全满足常规运营商设备,工业专网设备的精度标准;高端MercuryX极致系列,支持-40℃~+95℃超宽极限温区工作,全温区频率稳定度低至±3ppb,温漂系数趋近于零,可从容应对极寒,高温,温差骤变的恶劣工况,彻底杜绝环境温度变化引发的时钟偏移,同步告警,时序错乱问题,保障设备全工况,全天候精准同步.

2.超长Holdover断电守时能力

Holdover断电守时能力是网络时钟器件的核心核心指标,也是保障网络业务不中断的关键.IQD汞系全系微型OCXO支持8小时以上超长时效长效守时保持能力,远超行业普通OCXO的1~3小时守时水准.在GPS/北斗卫星遮挡,雨雪天气信号衰减,基站信号盲区,上游同步链路波动,网络短时断连,设备瞬时断电重启等各类异常场景下,无需外部授时信号,仅依靠器件自身超高频率稳定性,即可长时间维持高精度时钟输出,有效避免基站临时退服,光传输业务中断,专网数据丢包,通信业务闪断等故障,大幅提升网络设备的异常容错能力与长期运行可靠性.

3.超低日老化率,长期无需频繁校准

器件长期老化漂移是决定网络设备运维周期与使用年限的关键参数,IQD汞系微型OCXO经过原厂数千小时高温通电老化筛选,高低温循环测试,参数校准优化,短时日老化率典型值≤±2ppb/天,单日频率累积误差极小,全年长期稳定度远超行业通用标准.设备7×24小时不间断在线运行,无需频繁人工校准,无需定期更换器件,可长期维持高精度时序输出,大幅降低运营商,数据中心,工业企业的后期运维人力成本与设备损耗成本,完美适配全天候,无间断,长周期运行的网络设备工况.

4.微型化集成设计,适配高密度设备

顺应通信设备小型化,轻量化,高密度集成的行业发展趋势,IQD汞系OCXO采用行业最小级别微型贴片封装设计,主流规格为7050有源晶振超微型尺寸,相较于传统方形大型OCXO,整体体积缩减60%以上,厚度大幅优化,完美适配5G小微基站,RRH拉远单元,高密度数据中心交换机,小型化同步板卡,紧凑型专网终端等安装空间受限的设备,在保留顶级恒温晶振精度与守时性能的同时,彻底解决传统OCXO体积庞大,无法集成的痛点,兼顾极致性能与超高集成度.

5.低功耗快预热,适配通信供电工况

依托IQD自研MercuryASIC低功耗专属架构,汞系微型OCXO有效解决了传统恒温晶振功耗高,发热大,启动慢的短板.器件室温常态工作功耗仅350mW左右,相较于同精度传统OCXO功耗降低40%以上,适配通信设备低功耗供电,电池备份供电工况;同时搭载快速预热启动机制,上电后可快速完成恒温腔体升温,参数收敛,频率稳定,大幅缩短设备启动同步等待时长,满足通信设备快速开机,快速入网,快速同步的商用需求,适配各类实时性要求高的网络场景.

6.高可靠抗干扰,适配复杂电磁工况

通信基站,户外传输设备,工业组网环境普遍存在复杂电磁干扰,机械振动,潮湿高温等恶劣工况,对时钟器件抗干扰能力,环境适应性要求极高.IQD汞系微型OCXO内置金属屏蔽腔体与专属抗电磁干扰结构,经过原厂严苛的振动测试,湿热测试,EMC电磁兼容测试,高低温循环测试,具备优异的抗振动,抗湿热,抗射频串扰,抗电源干扰能力,可长期稳定工作在复杂电磁环境与恶劣工况中,持续输出纯净,稳定,精准的时钟信号,杜绝干扰引发的时序抖动,频率漂移,同步异常问题.

四,IQD汞系微型OCXO精准选型(网络计时场景专属)

不同层级的网络设备,对时钟精度,守时时长,温区适配,抗干扰能力的需求差异极大,盲目选型容易出现性能过剩,成本浪费或参数不足,性能不达标等问题.康华尔电子深耕IQD晶振应用多年,结合原厂产品参数体系与大量落地量产案例,针对不同网络计时场景整理出标准化,精准化选型方案,帮助客户按需匹配型号,优化成本,保障性能,实现精度与性价比的完美平衡.

1.5G小微基站,企业专网基站,边缘接入网设备:此类设备空间紧凑,功耗受限,精度要求适中,优先选用IQDMercury标准系列微型OCXO.器件满足Stratum3基础通信时钟标准,±10ppb全温区稳定度,8小时长效守时,超小体积,低功耗运行,完美适配轻量化基站的时钟同步需求,性能达标且性价比最优,适合大规模批量量产.

2.5G宏基站,RRH拉远单元,微波传输设备:核心接入层,远距离传输设备对时钟信号纯净度,启动速度,抗干扰能力要求更高,建议选用Mercury+增强系列OCXO.器件优化了预热启动速度与相位噪声指标,高频信号更纯净,抗环境干扰能力更强,温漂控制更精准,可完美适配5G宏站高频通信,微波远距离传输的精密时序需求,保障高速数据传输零误码,时序零偏差.

3.数据中心时钟同步,核心交换机,骨干传输网:核心网络设备承载全网数据交互,对时钟同步精度,守时能力,长期稳定性要求极致严苛,必须选用顶配MercuryX系列高端OCXO.器件完全满足Stratum3E高级同步标准,支持-40℃~+95℃超宽极限温区,±3ppb极致频率稳定度,搭配8小时超长Holdover守时能力,可保障核心网络全年零失步,零告警,零业务故障,是高端核心网设备的专属时序方案.

4.工业以太网应用晶振,专网通信,精密授时终端:工业组网,安防专网,精密计时终端对时序稳定性,环境适应性要求较高,可选用IQD通用微型OCXO系列.产品平衡高精度,低功耗与量产成本,全温区性能稳定,抗干扰能力强,可充分满足工业网络实时同步,设备联动时序校准,数据精准计时的应用需求,适配各类工业级时序设备量产落地.

五,IQD汞系微型OCXO硬件设计与PCB布局规范

IQD汞系微型OCXO属于高精度有源恒温时钟器件,原厂硬件性能参数极致优异,但器件对前端供电纯净度,PCB布局散热环境,接地完整性,输出信号完整性,外围电路匹配的要求远高于普通晶振.工程实践中大量案例证明:优质器件搭配不规范的硬件设计,会直接损耗80%以上的原厂性能,出现频率稳度下降,守时时长缩短,时序抖动增大,间歇性同步异常等隐性故障.为此,我们结合IQD原厂设计规范与量产调试经验,整理出专属网络计时场景的标准化硬件设计与PCB布局规范,从电路底层保障器件性能完全释放.

1.供电电路设计(核心关键)

OCXO核心的恒温控温模块持续动态工作,对电源纹波,高频杂波,电压瞬时波动,电流扰动极其敏感,供电质量直接决定频率稳定度与守时精度.硬件设计时,器件电源引脚必须就近紧贴布置0.1μF高频去耦电容+10μF低频稳压电容组合滤波电路,双电容配合实现高低频杂波全覆盖滤除,且电容接地引脚就近打过孔接地,缩短回流路径.针对数据中心,核心基站等高端同步设备,建议额外增加磁珠二级滤波电路,彻底隔离前级开关电源,数字电路带来的电源干扰,保障OCXO供电纯净无波动.同时供电电压必须严格贴合器件标称额定电压,严禁长期超压,欠压,波动供电,保障恒温控制精度与频率输出稳定性.

2.散热与布局间距设计

IQD汞系OCXO依靠内部恒温腔体精准控温工作,工作过程中会产生微量恒定热量,周边温度环境变化会直接干扰控温精度.PCB布局阶段,必须为器件预留充足的散热通风空间,严禁紧贴CPU,FPGA,功率电阻,电源模块,MOS管等高发热器件摆放,避免局部热堆积,温差辐射干扰恒温腔体工作,造成频率温漂超标.同时保证器件四周无遮挡,无密闭包裹,板面通风通畅,杜绝局部积热引发的隐性精度偏差,保障器件长期控温精准,频率稳定.

3.时钟输出信号匹配

器件默认输出标准规整CMOS电平时钟信号,该信号属于精密微弱高频时序信号,极易被外界线路干扰.设计时需严格保证时钟输出走线短,直,独立,无分支,无绕线,全程远离射频收发走线,大功率电源走线,高速差分数据线,PWM驱动控制线等强干扰线路,严禁平行走线,近距离交叉走线,杜绝电磁串扰引发的时序抖动增大,相位噪声抬升,波形畸变等问题.高速高精度同步场景,需严格匹配后端接收芯片电平标准与走线阻抗,保障时钟信号完整性与频谱纯净度.

4.接地与屏蔽规范

完整,低阻抗的接地系统是OCXO抗干扰,稳频率的核心保障.布局时器件底部对应PCB区域需完整铺地,无镂空,无断地,无分割,器件周边全方位包地防护,接地过孔密集均匀布置,最大限度降低接地阻抗,快速泄放干扰噪声,提升器件整体抗电磁干扰能力.针对核心网,高精度授时设备,可额外加装小型金属屏蔽罩,实现温度隔离与电磁隔离双重防护,彻底隔绝外界环境干扰,最大化保留器件原厂超高稳度,低噪声的极致性能.

5.使能与微调引脚设计

部分IQD汞系OCXO高端型号搭载频率微调引脚,使能控制引脚,休眠控制引脚,用于实现频率精准校准与低功耗控制.设计时所有闲置引脚必须按照原厂规格书规范配置,固定电平,可靠接地或上拉,严禁引脚悬空浮空,避免浮空感应电压,电磁干扰引发的频率漂移,输出不稳定,间歇性停振等隐性故障.频率微调电路需预留精准调试余量与校准点位,方便设备量产阶段统一批量校准频率精度,保障整批设备时钟参数一致性,规避批量时序偏差问题.

六,网络计时应用调试与量产避坑指南

IQD汞系微型OCXO出厂性能优异,但上电预热,工况适配,批量校准,长期老化管控都会直接影响设备实际落地效果.结合多年网络计时项目量产经验,我们整理出全套调试规范与量产避坑要点,解决样机调试正常,量产故障频发,长期运行失准的行业难题.

1.上电预热时序调试:IQD汞系OCXO依靠恒温腔体工作,上电后需要一定预热时间完成温度收敛,频率稳定,预热阶段频率存在微小偏差属于正常现象.设备程序设计与调试过程中,需预留充足的上电稳定等待时长,待器件频率完全收敛,参数稳定后,再启动时钟同步校准,授时锁定与业务运行,彻底避免预热阶段精度不足导致的初始同步偏差,首次校准失败等问题.

2.全温区工况校准验证:针对户外基站,野外传输,车载晶振等恶劣工况设备,必须完成-40℃~+85℃全温区高低温循环测试,重点验证极限低温,极限高温,温变切换场景下的频率稳定度,时序抖动指标与Holdover守时性能,排查温差引发的隐性同步故障,确保设备全工况,全天候稳定运行,满足运营商级设备认证标准.

3.批量一致性管控:网络设备对批量时钟精度一致性要求极高,批次参数偏差过大会导致部分设备同步告警,性能不达标.康华尔电子供应的IQD汞系OCXO均为原厂原装正品,经过原厂逐颗温度校准,老化筛选,参数检测,单批次器件参数离散度极低,一致性优异.量产过程中配合统一的PCB工艺,布局规范与校准标准,可彻底杜绝批次性时序偏差,保障整批设备性能统一,稳定可靠.

4.长期老化运维管控:依托IQD汞系OCXO超低老化漂移的核心优势,结合设备后台时钟监测,时序校准机制,可实时监控设备时序偏移状态.器件长期运行无需频繁人工上门校准,大幅简化网络运维流程,降低运维压力,减少设备停机校准频次,保障网络长期稳定运行,适配运营商长年不间断运营需求.

网络计时设备的核心竞争力与可靠性,完全取决于时钟器件的品质与性能,原装正品高精度OCXO是设备稳定运行的核心保障.目前市面大量低价仿制,翻新,拆机,次品微型OCXO,普遍存在参数虚标,温漂性能不达标,Holdover守时时长缩水,长期老化漂移严重,批量一致性差,预热不稳定,抗干扰能力弱等质量问题.使用此类劣质器件,样机测试看似正常,量产之后极易大规模爆发同步告警,业务闪断,时序失准,售后频发等故障,给设备厂商与运营商带来巨大的经济损失与品牌口碑影响.

康华尔电子有限公司作为IQD晶振品牌官方授权正规代理商,深耕通信网络,数据中心,工业精密计时领域多年,专注IQD全系OCXO恒温晶振,TCXO温补晶振,高频精密时钟器件,低相噪晶振的原装正品专属供应.公司主打IQD汞系Mercury/Mercury+/MercuryX全系列微型OCXO,原厂直供,全程可溯源,100%全新原装正品,无翻新,无拆机,无次品,全系列型号现货储备充足,供货稳定,交期高效,可全方位满足客户新品试样,小批量验证,大批量量产的全阶段供货需求,从源头保障器件核心性能与批量一致性.

除正品器件供应外,公司主打技术赋能式服务,配备资深高频时序硬件技术团队,深耕晶振应用设计与网络时钟同步领域多年,精通IQD汞系OCXO全系产品特性,设计要点,调试难点与量产避坑方案.可为广大硬件研发工程师,设备厂商,科研机构,运营商提供一对一场景化选型匹配,高精度时钟硬件电路设计指导,PCB布局规范审核,高低温工况调试协助,量产风险预判规避,频率校准方案定制,故障排查答疑全流程免费技术服务,帮助研发团队快速落地高标准,可量产,高可靠的网络时钟同步方案,有效缩短项目研发周期,降低试错成本,提升终端设备核心竞争力.

IQD汞系微型OCXO样品申请,网络计时同步方案定制,技术难题咨询,原厂参数资料索取,批量采购合作热线:0755-27838351(康华尔电子有限公司)
