Statek斯塔克晶体振荡器官方标准焊接工艺指南

Statek斯塔克晶体振荡器官方标准焊接工艺指南

Statek(斯塔克)全系晶体谐振器与高精度时钟振荡器,凭借军工级精密加工工艺,业界顶级的超低老化系数,极致高低温频率稳定性,超低相位噪声与低抖动核心性能,被广泛应用于医疗BLE/MICS植入式设备,200G-1.6T高速光通信,5G/6G射频基站,工业高精度测控,车载智能终端,航天军工等高可靠,零容错核心场景.不同于普通消费级石英晶振的宽松工艺设计,Statek精密频率器件内部搭载高纯度天然石英晶片,纳米级精密镀膜电极,微型悬空谐振结构与高精度微电路单元,整体结构精细脆弱,对瞬间温度冲击,持续热应力,机械挤压外力,腐蚀性清洗溶剂,静电高压冲击五大外界因素高度敏感,几乎零工艺容错.在SMT量产,手工返修,清洗装配全流程中,任何不规范焊接操作,都会对晶振内部谐振结构与电极层造成不可逆的隐性损伤,直接引发频率偏移超差,相位噪声与抖动恶化,低温环境不起振,设备间歇停振,气密性失效,长期加速老化等批量品质不良问题,严重影响终端设备的时序精度,通信稳定性与整机使用寿命,给企业带来返工损耗,售后赔付与品牌口碑损失.

为帮助各企业研发工程师,工艺工程师,SMT量产团队,品质管控团队建立标准化,规范化的作业体系,从生产源头彻底规避美国斯塔克晶振焊接不良,参数漂移,隐性失效等量产痛点,深圳市康华尔电子有限公司(Statek品牌官方授权一级代理商)深度结合Statek原厂官方工艺规范,多年大批量量产实操经验,高低温可靠性测试数据与高端设备工况验证标准,全面整理优化发布本次Statek全系晶体,有源振荡器,差分振荡器,医疗级晶振通用标准化焊接工艺完整指南.本指南内容全面覆盖焊接前物料管控与防静电规范,SMT回流焊标准温度曲线,手工补焊返修严苛要求,器件清洗工艺禁忌,机械应力与PCB布局防护,仓储防潮管控,返工返修标准,不良故障原因分析与改善方案,全面适配Statek全系列无源晶体,普通有源晶振,LVDS/LVPECL差分振荡器,医疗级低功耗精密晶振等所有产品,助力各大企业实现零缺陷,高一致性,高可靠性量产.如需工艺咨询,样品测试,原厂参数核对,量产技术对接,可随时致电官方专线:0755-27838351.

一,前言:为什么Statek晶振必须严控焊接工艺

市面上普通消费级,工业通用级晶振,产品定位偏向民用场景,工艺设计容错率高,可承受常规焊接温差,轻微应力与简易清洗工艺,即便出现小幅参数漂移,也不会影响普通设备正常使用.但Statek全系晶振精准定位军工,医疗,高端通信,精密测控等高可靠领域,出厂前已完成极致精度校准,频率稳定度,温漂系数,年老化率,相位噪声等核心指标均已拉满行业余量,对后续生产工艺的稳定性,规范性有着极高要求.一旦在焊接生产过程中出现高温峰值超标,长时间高温烘烤,局部定点过热,器件机械挤压,PCB板材翘曲形变应力,腐蚀性溶剂渗透封装缝隙等不规范操作,都会对晶振内部石英晶片,镀膜电极,密封结构造成永久性,不可逆的损伤.具体表现为:频率偏移超±10ppm~±50ppm,高频信号抖动大幅恶化,低温工况下不起振,器件长期老化速率翻倍,封装气密性微裂,设备运行期间间歇停振等隐性批量不良.其中医疗级BLE/MICS晶振,高速低抖动差分振荡器,射频高频晶振等高精密产品,对热应力与机械应力完全零容错,任何细微工艺偏差都会直接导致终端设备性能不达标,因此必须严格遵循原厂标准化焊接流程落地作业.

二,焊接前标准化准备与通用禁忌(必看)

1.物料与环境要求

Statek石英晶体全部采用高端气密陶瓷或金属封装,内部为悬空精密谐振结构,来料状态干燥洁净,结构精密,严禁挤压,跌落,碰撞,摩擦,否则会直接造成内部晶片微裂,电极脱落,参数异常.生产车间需严格遵循精密电子元器件生产标准,恒温恒湿管控,标准作业环境温度维持在22–26℃,环境湿度稳定在40%–60%,有效避免车间静电堆积,空气水汽凝露,粉尘附着器件表面等问题,从环境层面规避器件氧化,受潮,漏电隐患.同时,严禁操作人员裸手直接触碰器件焊端,引脚与顶面壳体,人体汗液,油脂,盐分残留会快速导致焊盘氧化发黑,器件可焊性大幅下降,长期使用还会引发引脚腐蚀,漏电,接触不良等隐性故障.全程建议操作人员佩戴专业防静电手环,无尘防静电手套,无尘口罩,杜绝人为操作带来的品质问题.

2.静电防护要求

Statek有源石英振荡器,差分振荡器内部集成精密振荡IC,放大电路,稳压单元与滤波结构,半导体芯片单元对高压静电极为敏感,瞬间静电高压即可击穿内部精密电路,造成器件永久失效或间歇性隐性故障,这类不良具备极强的隐蔽性,出厂检测难以排查,只会在终端设备运行阶段集中爆发,引发批量售后问题.因此,所有生产工位设备,恒温烙铁,回流焊炉,工作台面,物料周转托盘,吸嘴夹具必须实现可靠接地,实时管控车间静电电压,确保静电电压控制在100V以内,禁止未做防静电处理的设备,工具直接接触器件,同时定期检测防静电设备有效性,杜绝静电隐患.

3.通用前置禁忌

为全方位守护器件完整性与参数稳定性,生产全程需严格遵守前置禁忌,杜绝一切破坏性操作:严禁对晶振本体进行手工打磨,壳体整形,引脚掰动,外力挤压,避免破坏封装结构与内部谐振平衡;禁止从原装包装中批量倾倒,堆叠摩擦器件,防止器件表面磨损,引脚变形,晶片受损;禁止将未焊接的晶振长期放置在回流炉高温预热区长时间烘烤,避免提前热老化导致参数漂移;禁止在PCB板材严重翘曲,变形的状态下强行贴装,压合,焊接,防止器件底部受力不均,产生肉眼不可见的内部晶片微裂纹与结构损伤,从源头规避隐性不良.

三,SMT回流焊标准工艺规范(量产首选)

针对Statek全系SMD贴片晶体,贴片有源振荡器,差分振荡器,6G基站晶振原厂唯一推荐量产工艺为SMT回流焊焊接.回流焊可实现整板均匀升温,恒温焊接,平缓降温,器件整体受热均匀,局部温差极小,产生的热应力,机械应力最低,能够最大程度保留晶振出厂原始精度,保障批量生产的参数一致性与运行可靠性.量产过程中,坚决杜绝无标准工艺曲线的高温快烤,随意调温,超长高温停留等不规范操作,所有炉温参数必须提前校准,固化存档,严禁随意改动.

1.回流焊核心温度参数(原厂适配标准)

峰值温度:以晶振器件本体实测温度为准,最高温度≤240℃,行业最优温度区间为235–240℃,严禁峰值温度超过245℃.超高温会直接灼烧器件表面电极镀膜,破坏内部谐振结构,导致频率频偏超标,相位噪声恶化,器件性能永久性下降
高温区停留时间(≥217℃):严格控制在30–50秒区间,仅保留充足的焊锡熔融焊接时间,杜绝长时间高温烘烤.过长的高温停留会持续累积内部热应力,加速电极老化,封装材质劣化,引发批量参数漂移与气密性损伤
预热区间:标准预热温度150–180℃,预热时长稳定在60–90秒,通过缓慢梯度升温,消除PCB板材与晶振器件的巨大温差冲击,避免冷热交替过快导致的热胀冷缩炸裂,封装开裂问题
升温速率:整体升温速率≤3℃/秒,保持慢速,均匀,平稳升温,杜绝极速升温工况,有效规避石英晶片应力开裂,封装气密层脱落,内部结构错位等严重不良
降温速率:降温速率≤6℃/秒,采用梯度平缓降温模式,禁止快速风冷急降温度,避免极速冷热交替导致器件内部残留永久性结构应力,影响长期稳定性与老化寿命
重要实操要点:炉温调试与工艺管控过程中,必须以晶振器件本体实测温度数据为最终标准,绝对不能仅参考PCB板面温度数据.常规SMT工况下,晶振本体实测温度普遍比PCB板面温度低5–10℃,若仅参照板面温度设置曲线,极易出现器件实际温度不达标或超温隐患.量产前必须通过测温探头贴合晶振本体校准炉温曲线,固化标准参数,杜绝温度虚标,参数偏差引发的批量超温不良.

2.回流焊次数限制

Statek所有精密晶体,有源振荡器,高频LVDS输出晶振,最大回流焊接次数严格限制为≤2次.每一次高温回流都会在器件内部累积热应力,持续加速电极镀膜老化,弱化封装气密性,损耗晶片谐振性能.多次反复高温回流后,会直接导致器件频率漂移量增大,相位噪声劣化,整机使用寿命大幅缩减,间歇故障频发,因此量产过程中需严格管控返工次数,尽量一次性焊接到位,减少二次,三次返工焊接.

四,手工烙铁焊接规范(仅用于补焊,返修,禁止量产)

手工烙铁焊接存在明显的局部集中高温,焊点温差大,应力集中严重,受热不均匀等问题,极易对Statek精密晶振的内部精细结构造成不可逆损伤,导致精度衰减,隐性失效.因此手工焊接仅允许用于研发样板调试,小批量返修,拆换补焊场景,严禁作为大批量量产的主流焊接工艺,保障批量产品的一致性与可靠性.

1.烙铁参数标准

烙铁头温度标准:有铅焊接模式下烙铁温度≤350℃,无铅焊接模式下烙铁温度≤380℃,禁止长时间超高温干烧焊盘与器件引脚,避免局部高温灼烧损伤内部结构
单点焊接时长标准:单个引脚加热时长严格≤3秒,整颗器件累计总加热时长≤10秒,通过短时快速焊接完成作业,杜绝长时间局部高温烘烤导致的热应力累积与参数漂移
焊锡与助焊剂选型:优先选用高品质低残留环保焊锡丝,搭配中性温和助焊剂,润湿效果好,残留少,腐蚀性极低.坚决杜绝强酸,强碱类劣质助焊剂,防止腐蚀器件焊端,封装缝隙与内部电极,引发后期漏电,失效问题
2.手工焊接操作要点

正式焊接前,提前对PCB焊盘进行预搪锡,整平处理,去除焊盘氧化层,多余锡渣,保证焊盘平整均匀,洁净无杂物,从根源避免虚焊,假焊,堆锡,空焊等问题.焊接作业时,烙铁头仅可接触PCB焊盘与器件引脚部位,严禁触碰晶振顶面壳体,侧壁封装,密封缝隙等非导电区域,防止热量直接传导至内部晶片与密封结构,造成结构损伤,参数偏移.焊接全过程中,禁止按压,撬动,掰动器件本体,微小外力都会导致内部悬空晶片位移,微裂,电极脱落,留下隐性故障隐患.焊接完成后,将PCB放置于无尘常温环境自然冷却,禁止冷风直吹,风扇强降温等极速冷却操作,避免剧烈冷热冲击引发器件内部应力残留与结构损伤.

3.绝对禁止操作

返修焊接全程执行严苛禁令:禁止使用热风枪近距离定点高温烘烤晶振本体,热风集中高温会快速破坏内部谐振结构;禁止烙铁头长时间停留,反复灼烧器件引脚;禁止对同一颗器件进行多次反复补焊,返修;禁止焊接高温未冷却状态下,强行掰动,校正,挪动器件位置,全方位规避工艺性损伤.

五,清洗工艺规范(气密性器件重点)

Statek全系晶振均采用军工级气密密封结构,具备优异的防潮,防尘,基础防腐性能,可适配各类常规复杂工况.但焊接过程中残留的助焊剂残渣,焊锡油污,车间粉尘,锡渣等杂质,长期附着在器件引脚与封装缝隙处,会持续吸附空气中的水汽与杂质,逐步引发引脚漏电,微短路,信号串扰等问题,直接导致晶振相位噪声恶化,设备通信误码率升高,时序运行不稳定.尤其医疗级晶振,高频差分振荡器,射频精密晶振对洁净度要求极高,必须严格执行标准化清洗工艺,杜绝杂质残留引发的性能不良.

优选清洗方案:优先采用温和无腐蚀的中性水基清洗工艺,或使用无水乙醇无尘擦拭清洁,清洗效果彻底,无残留,无腐蚀,完美适配Statek车载晶振精密气密封装器件,不会损伤封装与内部结构
严禁腐蚀性清洗剂:禁止使用强酸性,强碱性,含卤素类高腐蚀清洗剂,这类溶剂会渗透器件封装缝隙,腐蚀内部电极与谐振结构,造成慢性失效,频偏超差,严重影响器件使用寿命
绝对禁止超声波清洗:严禁使用超声波设备直接清洗晶振本体！超声波高频振动会带动内部石英晶片共振,极易造成晶片微裂,电极脱落,谐振结构损坏,是导致晶振直接失效,批量报废的核心诱因
清洗后烘干处理:清洗完成后必须对PCB与器件进行充分烘干,风干处理,彻底清除残留水汽与清洗剂残留,杜绝长期潮湿环境腐蚀焊盘,氧化封装结构,保障器件长期稳定运行
六,机械应力与PCB布局装配防护

经过大量量产实测与可靠性验证,Statek晶振绝大多数隐性不良,后期失效,参数漂移问题,并非焊接高温导致,而是生产装配过程中产生的机械应力,PCB形变应力,装配挤压应力引发.Statek精密石英晶片采用悬空谐振设计,对外部形变应力高度敏感,微小的挤压,拉扯,形变都会改变晶片谐振频率与工作状态,直接导致器件温漂系数变大,静态频率偏移,时序精度下降,引发终端设备运行异常,因此应力防护是生产工艺管控的核心重点.

优化PCB布局规避应力区:PCB布局阶段,尽量将Statek精密晶振远离板边,螺丝固定孔,拼板切割槽,分板应力集中区域,有效规避后续分板,整机装配,锁螺丝,壳体压合过程中产生的挤压形变应力
杜绝翘曲板材贴装焊接:严禁在PCB板材翘曲,变形,弯曲的状态下贴装焊接晶振,翘曲板材贴装后会使器件底部受力不均,产生不可逆的内部结构应力,长期运行会逐步暴露出频偏,不稳等不良问题
严控装配搬运外力:在PCB测试,整机装配,仓储搬运,设备调试全过程中,避免器件受到撞击,跌落,挤压,按压,杜绝器件本体受力形变,全方位保护内部精密谐振结构
标准化控制贴片压力:SMT贴片过程中,严格调节贴片机吸嘴压力,保持压力均匀适中,避免贴装压力过大压伤器件封装,挤压内部悬空晶片,从贴片环节规避机械损伤
七,储存,防潮与返工返修规范

1.储存条件

Statek美国进口晶振需全程密封防潮储存,原装未开封物料需放置在恒温恒湿仓储环境,环境温度控制在10–30℃,环境湿度严格＜60%,远离高温热源,阳光暴晒,高湿水雾,粉尘腐蚀,酸碱气体环境,有效防止器件引脚氧化发黑,封装受潮老化,保障器件出厂可焊性与参数稳定性.物料开封后建议在短期内尽快批量用完,避免长期闲置氧化受潮;针对长期闲置,引脚轻微氧化的器件,上机前需提前检查外观与可焊性,必要时进行轻微搪锡活化处理,确保焊接品质达标.

2.返工返修规范

器件返工返修是工艺不良高发环节,需严格标准化作业.拆卸不良晶振时,优先采用风枪均匀加热整片焊盘区域,实现整体均匀升温,杜绝单点定点高温加热,避免局部过热损伤PCB与周边器件.器件拆卸完成后,必须等待PCB板材自然冷却至室温,清理干净焊盘残留锡渣与助焊剂,整平焊盘后,方可进行新器件贴装焊接.严禁在PCB高温状态下直接拆卸,快速二次焊接,最大限度降低热应力累积,杜绝参数漂移,封装开裂,气密性损伤等返修不良问题.

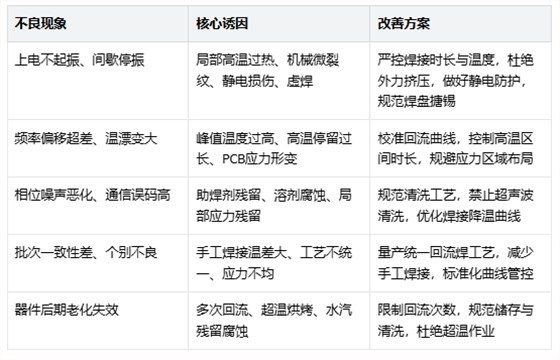

八,焊接后常见不良现象,原因与改善方案

九,康华尔电子工艺赋能与正品保障

Statek斯塔克军工级,医疗级,高速差分,高频射频系列晶振,凭借极致的精度与可靠性适配高端精密设备,但这类高精密器件的工艺适配难度远高于普通国产通用晶振,对焊接,清洗,装配,仓储全流程工艺要求极为严苛.多数企业量产中遇到的频偏,不稳,间歇停振,远期老化失效等隐性问题,均源于细微的工艺不规范,这类不良隐蔽性强,批量爆发风险高,会给企业带来极大的量产隐患,返工成本与售后赔付压力.

深圳市康华尔电子有限公司作为Statek品牌官方正规授权一级代理商,深耕高端精密频率器件行业多年,不仅为广大客户提供100%原装正品现货,批量稳定供货,免费样品测试服务,更配套原厂级专业工艺技术赋能.针对Statek全系精密晶振,我司可独家为客户提供专属焊接工艺参数确认,SMT回流曲线定制优化,生产不良问题深度分析,器件精准选型匹配,量产全流程工艺指导,现场工艺对接一站式技术服务,帮助生产团队快速规范作业流程,彻底规避焊接不良,参数漂移,隐性失效,批次一致性差等量产痛点,全方位保障终端设备长期稳定运行,提升产品品质与市场竞争力.

我司长期常备Statek全系列医疗级低功耗晶振,高频射频晶振,低抖动差分输出振荡器,军工级高可靠晶振原装正品现货,支持小批量试样,中批量试产,大批量稳定量产交付,所有货品全程可溯源,批次可查询,售后保障体系完善,杜绝一切翻新件,散新件,高仿次品,全方位保障客户量产品质.

如需免费获取Statek官方原厂焊接规格书,各封装专属工艺参数,标准化回流曲线模板,器件不良问题专项技术分析,或有晶振选型,量产工艺对接,技术答疑需求,欢迎随时致电我司官方专属咨询热线:0755-27838351.深圳市康华尔电子始终秉持正品为本,技术赋能,品质为先的服务理念,竭诚为各行业客户提供专业,高效,靠谱的高端频率器件配套与全流程工艺技术支持！
