瑞斯克CVT25搭载剪切正弦波技术的高性能TCXO

瑞斯克CVT25搭载剪切正弦波技术的高性能TCXO

在全球电子产业飞速发展的当下,现代电子设备正朝着小型化,高精度,低功耗,高集成化的方向快速迭代升级,无论是消费电子,工业控制,还是航空航天,医疗电子等高端领域,对核心器件的性能要求都达到了前所未有的高度.其中,温补晶体振荡器(TCXO)作为整个电子设备的"核心心脏"与"时间基准",其性能表现直接决定了电子设备的计时精度,信号传输稳定性以及长期运行可靠性,是高端电子设备实现精准控制,高效通信,稳定运行的关键基础器件,更是衡量设备核心竞争力的重要指标之一.作为CRYSTEK晶振品牌官方授权核心代理,康华尔电子深耕电子元器件领域多年,凭借丰富的行业经验,完善的供应链体系,专业的技术服务能力以及良好的行业口碑,今日特为广大行业客户全面,细致地详解Crystek晶振旗下明星型号CVT25——一款搭载行业领先剪切正弦波技术的高性能TCXO.该产品凭借卓越的频率稳定性,超低相位噪声以及低功耗三大核心优势,在众多同类产品中脱颖而出,成功跻身无线通信,卫星导航,工业控制,医疗电子等高端电子领域的优选计时解决方案,为各类高端设备的性能升级,品质提升提供了坚实且可靠的技术支撑.

CRYSTEK作为全球射频微波和频率控制领域的绝对领军企业,自1958年在美国佛罗里达州正式成立以来,始终专注于石英晶体,晶体振荡器,压控振荡器,温补振荡器,晶振滤波器等各类频率控制产品的研发,设计,生产与销售,近70年来始终坚守技术创新与品质至上的核心理念,不断投入大量人力,物力,财力用于核心技术研发与生产工艺升级,积累了深厚的技术积淀与丰富的行业实践经验,形成了一套独具优势的技术体系与品质管控体系.凭借严苛的品质管控流程,先进的生产制造工艺以及精准的检测设备,CRYSTEK产品顺利通过ISO9001:2008国际质量体系认证,同时符合全球多个国家和地区的行业标准,其产品广泛应用于无线通信,航空航天,医疗设备,工业自动化,国防军工,卫星通信等多个高端终端市场.凭借超高精度,高可靠性,优异的环境适应性以及长期稳定的性能表现,CRYSTEK赢得了全球数千家企业客户的高度认可与长期信赖,成为众多高端设备厂商的首选频率控制器件品牌.而CVT25作为CRYSTEK旗下极具市场竞争力的TCXO核心产品,更是创新性地将自主研发的剪切正弦波输出技术与先进的温度补偿技术完美融合,通过优化内部电路设计,选用优质核心元器件,有效打破了传统振荡器在相位噪声控制,功耗优化上的性能瓶颈,为高端电子设备提供更稳定,更纯净,更高效的频率基准,助力各类设备实现性能突破与品质升级.

核心亮点:剪切正弦波技术,解锁TCXO性能新高度

CVT25最突出的技术优势,在于其采用了CRYSTEK瑞斯克晶振自主研发,行业领先的剪切正弦波(ClippedSinewave)输出技术,这也是该型号与市面上普通TCXO产品形成明显差异化竞争的核心竞争力所在,更是CRYSTEK近70年频率控制技术积淀的集中体现.相较于传统方波输出的振荡器,剪切正弦波技术并非简单的波形调整,而是通过CRYSTEK专属的波形优化设计与高精度信号处理工艺,对正弦波进行精准剪切与降噪处理,从根源上优化了输出波形的稳定性与纯净度,彻底解决了传统方波输出存在的谐波干扰大,信号失真明显等痛点,带来两大关键性能提升,精准匹配高端电子设备对频率控制的严苛要求,为设备的稳定,高效,长期运行提供坚实且可靠的保障,具体优势如下:

其一,低相位噪声,优化信号纯净度.相位噪声是衡量振荡器性能的核心指标之一,直接决定了电子设备的信号传输质量,数据处理精度以及整体运行稳定性,尤其是在高频,高精度应用场景中,相位噪声的高低更是成为设备能否正常工作的关键.传统方波输出振荡器由于波形突变明显,容易产生大量谐波分量,这些谐波会形成杂波干扰,导致信号失真,频率偏移,进而影响设备的正常运行.而CVT25采用的剪切正弦波技术,通过精准的波形剪切与滤波处理,能够有效抑制谐波分量的产生与传播,大幅降低信号传输过程中的各类电磁干扰,杂波干扰,使输出频率更纯净,波形更平稳,从根源上减少信号失真,杂波干扰等问题,让频率基准更精准.据CRYSTEK原厂权威实测数据显示,CVT25在100Hz偏移时相位噪声低至-110dBc/Hz,1kHz偏移时更是达到-135dBc/Hz的优异水平,远超行业同类TCXO温补晶振产品的平均标准,甚至优于部分中高端TCXO的性能表现.这种超低相位噪声特性,能够为电子设备提供精准,稳定,纯净的基准频率,有效避免因信号干扰导致的设备误判,数据传输误差,通信卡顿,测量精度下降等问题,尤其适用于对信号纯净度要求极高的无线通信,精密测量,雷达,卫星通信,航空航天等高端设备,为这类设备的高性能运行提供核心支撑.

其二,低功耗+优热特性,延长设备续航.在当前电子设备向小型化,便携式升级的趋势下,低功耗已成为核心需求之一,尤其是智能穿戴,便携式医疗设备,物联网终端等产品,对器件的功耗控制要求极为严苛,功耗的高低直接决定了设备的续航能力与用户体验.CVT25之所以能实现超低功耗,核心得益于剪切正弦波技术的优化设计——与传统方波振荡器需要配备复杂的波形转换电路,信号调理模块不同,剪切正弦波技术可直接输出稳定纯净的波形,无需额外的电路辅助,大幅简化了器件的内部结构,减少了电路损耗,从而显著降低了器件的工作功耗,完美适配各类便携式,低功耗电子设备的需求.经实际应用测试,在标准工作环境下,CVT25的典型工作电流仅为1.2mA,最大工作电流不超过2mA,相较于市面上同类TCXO产品,功耗降低幅度达20%以上,这一优势能够有效延长便携式设备,智能穿戴设备的续航时间,减少设备充电频率,提升用户使用体验.同时,低功耗设计也有效改善了器件的热特性,避免了因高功耗导致的器件发热严重,性能衰减等问题,再配合CVT25自身内置的高精度温度补偿电路与优质石英晶体谐振器,能够实时监测环境温度变化,精准抵消温度波动带来的频率漂移,进一步提升了产品的频率老化性能,其年老化率低于1ppm,远优于行业平均水平,确保设备在长期连续运行过程中无需频繁校准,大幅提升设备的运维效率,降低企业的运维成本,尤其适合对设备稳定性要求高,运维成本敏感的工业控制,物联网等领域.

产品参数详解:精准适配多场景应用

作为一款兼顾小型化,高精度与高可靠性的高性能TCXO产品,CVT25在封装设计与性能参数上实现了完美平衡,既满足了现代电子设备小型化,高集成化的发展需求,又兼顾了高精度,高稳定性的核心性能要求,成为适配多领域应用的全能型频率控制器件.该产品采用3225贴片晶振的SMD贴片封装,这种小型化封装设计在行业内处于领先水平,体积小巧紧凑,相较于传统TCXO封装,体积缩小了近30%,能够轻松适配空间受限的高端电子设备,尤其适合小型化通信模块,便携式导航设备,智能穿戴设备,微型医疗仪器等对安装空间要求极为严苛的产品.无论是智能手表等穿戴设备的狭小内部空间,还是微型医疗仪器的集成化设计,CVT25都能灵活嵌入,无需对设备结构进行大幅调整,有效降低设备研发与设计难度.同时,该产品具备完善且优异的性能参数,每一项参数都经过CRYSTEK原厂的严苛检测与优化,全面覆盖多领域,多场景的应用需求,能够精准满足不同行业客户的个性化设计要求,为客户提供灵活,高效的选型方案.为方便客户快速了解产品,精准选型,高效应用,其核心参数详细解读如下,结合实际应用场景,让每一项参数的价值与优势都清晰可见:

频率范围:精准覆盖13.0,19.2,26.0,38.4,40.0MHz五大常用频率档位,这五大档位均为无线通信,导航定位,工业控制等主流领域的核心频率需求,能够直接匹配大多数高端设备的设计要求,无需客户额外进行频率定制,大幅缩短设备研发周期,降低研发成本与定制成本.其中,19.2MHz,38.4MHz档位主要适配无线通信模块与物联网终端,26.0MHz,40.0MHz档位则更适合导航定位设备与工业控制仪器,13.0MHz档位可适配小型化消费电子与微型医疗设备,客户可根据自身设备的具体功能需求,灵活选择对应的频率档位,实现精准适配.
频率稳定性:最大误差仅为±2.5ppm,这一精度水平在同类TCXO产品中处于领先地位,能够满足高端设备对频率精度的严苛要求.同时,该产品具备-30°C至75°C的宽工作温度范围,完全覆盖工业生产,户外作业,室内办公等各类常见应用环境,在极端低温或高温环境下,能够通过内置的高精度晶振温度补偿电路,实时监测环境温度变化,快速,精准地抵消温度波动带来的频率漂移,确保输出频率始终保持精准稳定,不会因温度变化出现偏差.无论是北方严寒地区的户外导航设备,还是高温车间的工业自动化仪器,CVT25都能稳定运行,保障设备在极端温度下也能正常工作,避免因频率偏差导致的设备故障.
供电规格:采用3.0V±5%的宽电压供电设计,适配当前主流电子设备的供电需求,电压兼容性极强,能够有效适应不同设备的供电波动范围,避免因供电电压波动,电网不稳定,电池电量衰减等因素对器件性能造成的影响,大幅提升设备的运行稳定性.这种宽电压设计尤其适合便携式设备与户外设备,即使在电池电量不足,供电电压出现轻微波动的情况下,CVT25依然能保持稳定的频率输出,确保设备正常运行,无需额外配备电压稳定模块,进一步简化设备电路设计,降低设备生产成本.
输出特性:延续了产品核心的剪切正弦波输出模式,与传统方波输出相比,不仅信号更纯净,干扰更小,还具备更优异的信号传输性能.其最小输出幅度可达0.8Vp-p,能够满足后续电路对信号强度的需求,同时负载适配10kΩ//10pF的标准规格,与大多数电子设备的后续电路设计完美匹配,信号传输过程中衰减小,稳定性高,能够有效减少信号传输过程中的损耗,避免信号失真,进一步提升设备的整体性能.无论是无线通信设备的信号传输,还是精密仪器的信号处理,这种优异的输出特性都能为设备提供稳定,纯净的信号支撑,保障设备高效运行.
电压控制:支持1.5V±1.0V的宽范围电压控制,电压控制灵活性极高,同时最小控制范围为±8ppm,能够实现频率的精准微调,满足不同设备对频率精度的个性化要求,适配不同场景下的使用需求.在实际应用中,客户可根据设备的运行环境,信号传输需求,通过调节供电电压,灵活微调CVT25的输出频率,确保设备始终处于最佳运行状态.例如,在无线通信晶振场景中,可通过微调频率,减少信号干扰,提升通信质量;在精密测量场景中,可通过精准控频,提升测量精度,适配各类复杂的应用场景.
环境适应性:具备极强的环境适应能力,存储温度范围覆盖-40°C至90°C,能够承受极端环境的考验,无论是寒冷的北方户外,还是高温的工业车间,都能保持稳定性能.同时,该产品具备优异的抗冲击,耐焊性,在工业生产的焊接过程中,能够承受高温焊接的考验,不易出现损坏;在设备运输,安装过程中,能够承受轻微冲击,避免因外力碰撞导致的性能衰减或损坏.此外,产品完全符合RoHS无铅环保标准,不含任何有害重金属,能够满足工业级,消费电子级,医疗级等不同场景的环保与环境使用要求,适配全球各地的环保法规,助力客户产品顺利进入国际市场.

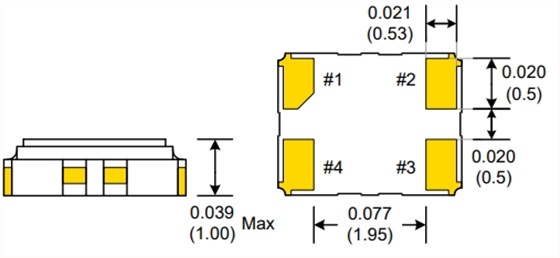

封装与包装:采用4-SMD无引线贴片封装,这种封装设计不仅体积小巧,还具备良好的散热性能与焊接性能,便于自动化贴装,能够有效提升企业的生产效率,降低人工贴装成本,适配现代化批量生产的需求.同时,产品采用2000pcs/卷带包装,这种包装方式便于批量存储,运输与生产管控,能够有效避免产品在存储,运输过程中出现损坏,丢失等问题,同时也便于企业进行库存管理,减少库存积压,进一步降低企业的生产成本与库存压力,提升采购与生产效率.
广泛应用场景:赋能多领域高端设备升级

凭借剪切正弦波技术带来的低相噪,低功耗核心优势,以及高精度,高稳定性,小型化的产品特性,CVT25凭借其无可替代的优异综合性能,在全球频率控制器件市场中占据重要地位,广泛应用于各类对频率控制精度,信号稳定性,功耗控制要求极为严苛的高端电子设备领域.作为一款全能型TCXO器件,CVT25不仅能够完美适配不同行业的技术需求,更能有效赋能多领域设备的性能升级,精准解决各类设备在计时,信号传输,长期运行过程中存在的频率漂移,信号干扰,功耗过高,稳定性不足等痛点问题,为设备的高效,稳定,长期运行提供坚实保障.结合当前各行业的发展趋势与设备需求,CVT25尤其适配以下四大核心应用场景,全面覆盖无线通信,导航定位,工业级晶振,消费电子与医疗等多个主流行业,为各行业的技术升级与产业发展注入强劲动力:

1.无线通信领域:随着5G技术的全面普及与物联网产业的快速崛起,无线通信设备对频率基准的精度,信号纯净度以及功耗控制提出了更高要求,而CVT25恰好完美适配这一行业需求,广泛应用于GSM,GPRS,3G,CDMA,W-CDMA等各类移动通信模块,以及蓝牙,Wi-Fi,LoRa等主流无线传输设备.该产品能够为无线通信设备提供稳定,纯净,无干扰的频率基准,确保设备信号同步精准,有效提升通信速率与通信质量,大幅减少信号丢包,卡顿,延迟,误码等常见问题,保障数据传输的准确性与高效性.无论是高端智能手机,家用路由器,工业级无线传感器,还是物联网终端,基站设备,无线通信模组等产品,CVT25都能精准适配,凭借其低相噪,低功耗的优势,助力无线通信设备实现更稳定,更高效的信号传输,推动无线通信产业向高速化,低功耗,高可靠方向发展.

2.导航定位领域:导航定位设备的核心竞争力在于定位精度,而频率基准的稳定性直接决定了定位精度的高低,尤其是在户外复杂环境,恶劣天气条件下,对频率控制器件的环境适应性与精度要求更为严苛.CVT25凭借其±2.5ppm的高频率稳定性,宽温度工作范围以及优异的抗干扰能力,可广泛应用于GPS,北斗等全球卫星导航接收机,为设备提供高精度的时间基准与频率基准,有效抵消环境温度变化,电磁干扰等因素带来的影响,大幅保障导航定位精度,降低定位误差,确保导航数据的准确性.该产品可适配车载导航,便携式定位设备,无人机导航,航海导航,户外勘探定位设备等多种产品,即使在北方严寒,南方酷暑,强电磁干扰等复杂户外环境,或是暴雨,暴雪,强风等恶劣天气条件下,也能保持稳定的定位性能,为各类导航设备提供可靠的频率支撑,助力导航仪晶振定位产业向高精度,高可靠,多场景方向升级.

3.工业控制领域:工业自动化,智能化是当前工业产业的发展主流,工业控制设备长期处于高温,低温,电磁干扰,粉尘污染,振动等复杂工业环境中,对核心器件的稳定性,环境适应性,精度要求极高.CVT25凭借其优异的温度稳定性,抗电磁干扰能力,抗冲击性以及高可靠性,完美适配工业自动化设备,运动控制模块,频率计数器,精密测量仪器,PLC控制器,工业机器人等各类工业控制产品.该产品能够在复杂工业环境中保持稳定的频率输出,有效避免因频率偏差导致的生产故障,设备停机,测量误差等问题,大幅提升工业生产的精准度与生产效率,降低企业的运维成本与生产损耗.同时,其低功耗设计也能减少工业设备的能耗,助力工业企业实现节能降耗,推动工业产业向自动化,智能化,绿色化方向升级.

4.消费电子与医疗领域:消费电子领域正朝着轻薄化,长续航,高性能方向快速发展,而医疗电子领域则对设备的精度,可靠性,安全性有着极高要求,CVT25凭借其小型化,低功耗,高精度,高可靠性的核心特性,成功适配这两大领域的需求.在消费电子领域,该产品适用于高端智能手机,智能手表,智能手环,便携式充电宝,平板电脑,便携式音频设备等产品,3.2×2.5mm的小型化封装的设计能够完美适配设备轻薄化需求,低功耗特性则能有效延长设备续航时间,减少充电频率,大幅提升消费电子产品的用户体验.在医疗电子领域,CVT25可广泛应用于医疗成像设备,便携式医疗监测设备,体外诊断仪器,医疗监护仪等产品,其高精度,高可靠性的性能能够确保医疗设备的精准运行,保障医疗数据的准确性与稳定性,为医疗诊断,治疗,监护等工作提供可靠支撑,助力医疗电子设备向小型化,便携式,高精度方向发展.

康华尔电子:CRYSTEK官方代理,为您提供一站式服务

康华尔电子作为CRYSTEK晶振品牌官方授权核心代理,深耕电子元器件领域多年,凭借对行业的深刻理解与对客户需求的精准把握,在行业内树立了良好的口碑与坚实的市场地位.自成立以来,我们始终秉持"诚信经营,客户至上,专业高效"的核心服务理念,将客户的需求放在首位,致力于为每一位客户提供最优质,最可靠的产品与服务.为了确保产品品质与供应稳定性,我们构建了完善且成熟的供应链体系,与CRYSTEK原厂建立了长期深度战略合作关系,拥有专属且稳定的原厂供货渠道,能够直接从CRYSTEK原厂采购各类频率控制产品,从源头彻底杜绝假货,散新货,翻新货流入市场,确保所提供的每一款CVT25产品均为全新原装正品,每一件产品都经过原厂严苛检测,符合CRYSTEK低功耗晶体振荡器的官方品质标准.这种直接原厂采购的模式,不仅有效保障了客户设备的运行安全与稳定性,更能避免因器件质量问题造成的设备故障,生产停滞,项目延误等各类经济损失,为客户的生产经营与产品研发提供坚实,可靠的产品保障,让客户采购更放心,使用更安心.

我们深知,客户的需求不仅是产品供应,更包括专业的技术支持与高效的服务保障.因此,我们不仅为广大行业客户提供CVT25全系列产品的充足供应,全面覆盖各频率档位,能够快速响应客户的批量采购与紧急补货需求,彻底解决客户的采购痛点,更配备了一支由行业资深技术人员组成的专业技术服务团队.团队成员均具备十年以上频率控制器件应用经验,熟练掌握CRYSTEK全系列产品的核心特性,技术参数,应用场景与调试技巧,能够深入理解不同行业,不同客户的个性化需求.针对CVT25产品,我们可根据客户的具体设备设计方案,应用场景,性能要求,提供一对一的专属服务,包括产品选型指导,技术参数深度解读,应用方案优化,安装调试建议,以及产品使用过程中的各类问题排查与解决方案,高效解决客户在产品选型,研发,生产,使用过程中遇到的各类难题,助力客户快速推进产品研发进程,缩短产品上市周期.同时,我们在国内设立了大型仓储中心,拥有充足的CVT25产品库存储备,能够实现订单快速处理,快速发货,大幅缩短交货周期,帮助客户降低采购成本与库存积压压力,优化采购流程,提升生产与上市效率,与客户建立长期稳定的互利共赢合作关系,共同推动行业发展.

CRYSTEKCVT25作为一款搭载行业领先剪切正弦波技术的高性能TCXO,凭借高精度,低功耗,高可靠性,小型化的核心优势,以及广泛的应用适配性,在全球高端频率控制器件市场中脱颖而出,成为各领域高端电子设备的优选计时器件,更是助力客户产品实现性能突破,提升市场竞争力的核心支撑.无论是无线通信,导航定位,还是工业控制,医疗电子等领域,CVT25都能精准匹配设备需求,解决各类频率控制痛点,为设备的高效,稳定,长期运行提供坚实保障.作为CRYSTEK低相位抖动晶振官方授权核心代理,康华尔电子始终致力于将这款优质产品带给更多行业客户,为客户提供全方位的服务支持.如果您对CVT25型号的产品特性,技术参数,选型方案有任何疑问,或需要咨询产品实时报价,批量订货事宜,技术支持,样品申请等相关服务,欢迎随时致电康华尔电子专属咨询热线:0755-27838351.我们的专业客服与技术团队将24小时待命,竭诚为您提供专业,高效,贴心的一站式服务,从产品咨询,选型指导到订单交付,售后保障,全程保驾护航,助力您的产品实现性能升级,抢占市场先机,在激烈的市场竞争中脱颖而出！
